옹벽
- 보강토 옹벽, 아파트 옹벽, 학교 옹벽, 공기관 경계 옹벽 등
- 배수 불량이나 균열로 인한 토압 증가 문제 발생
- 지반 침하로 인한 전도 및 붕괴 위험 증가
토목 안전진단
교량 및 터널과 옹벽 및 절토사면의 구조적 위험을
국가 기준 기반의 절차와 검증된 기술력으로 진단합니다.
토목, 건축, 시공 등 분야별
전문 인력 직접 수행
국가 공인 인증서를 발급받은
정식 안전진단 전문기관입니다.
터널안전진단 시 벽면 젖은 자국은 단순 습기인가요, 누수인가요?
단순히 벽이 젖은 것이 아니라 물방울이 맺혀 흐르거나 하얀 석회 가루가 섞여 나온다면 구조물 내부 철근이 부식되고 있다는 신호입니다. 정밀 점검을 통해 물이 나오는 깊이와 양을 측정하고, 콘크리트 속이 비어있는지 확인하여 벽면을 다시 단단하게 만드는 보강 시점을 결정해야 합니다.
보강토 옹벽 안전진단 시 배부름은 붕괴 직전 신호인가요?
눈으로 보이는 변형보다 중요한 것은 기울기의 변화 속도이며, 정밀 측정기로 옹벽이 기우는 각도를 며칠간 추적하여 움직임이 멈추지 않는다면 붕괴 위험이 높다고 봅니다. 이 경우 옹벽 뒷면에 강철 막대를 박아 고정하는 쏘일네일링 공법 등의 긴급 처방을 내려야 합니다.
교량정밀안전점검 시 균열에서 녹물이 나오면 위험한가요?
녹물은 콘크리트 안쪽 철근이 이미 심하게 부식되어 부피가 팽창하고 있다는 뜻입니다. 겉만 메우는 것은 의미가 없습니다. 초음파나 전기 장비로 안쪽 철근의 남은 굵기를 측정하고, 다리가 트럭 무게를 견딜 수 있는지 확인하는 시험을 통해 다리 전체의 안전 등급을 다시 산정해야 합니다.
지하차도안전점검 시 균열에서 흙탕물이 나오면 왜 위험한가요?
흙탕물이 나온다는 것은 지하차도 바닥 아래를 받치고 있는 흙이 물에 씻겨 나가 속이 비어가고 있다는 공동 현상의 신호입니다. 레이더 장비(GPR)로 바닥 밑 빈 공간을 확인하여 차가 다닐 때 바닥이 갑자기 꺼지지 않도록 시멘트 등을 주입해 바닥 지반을 단단히 채워야 합니다.
보강토 옹벽 안전점검 시 상부 도로 균열은 위험한가요?
옹벽을 따라 길게 생긴 금은 옹벽 내부의 보강재가 끊어졌거나 지반 전체가 밖으로 밀려 나가는 붕괴의 전조 증상이기 때문입니다. 아스팔트만 땜질하면 안쪽의 움직임을 파악할 수 없으므로 정밀 진단을 통해 옹벽의 뿌리 부분이 얼마나 튼튼하게 버티고 있는지 과학적으로 분석해야 합니다.
터널정밀안전점검 시 천장 콘크리트 낙하는 위험한가요?
떨어진 조각의 단면을 보고 안쪽 철근이 드러났는지 그리고 주변에 추가로 떨어질 들뜬 부위가 얼마나 넓은지 망치 타격음으로 조사합니다. 단순히 조각이 떨어지는 문제를 넘어 터널 벽 자체가 힘을 잃어 주저앉을 위험이 있는지 구조 계산을 통해 터널의 잔존 수명을 예측합니다.
고가도로안전점검 시 세굴을 방치하면 어떻게 되나요?
기둥 밑 흙이 사라지면 기둥 하나가 살짝 가라앉는 부동침하가 생기는데 이는 다리 상판 전체를 뒤틀리게 만들어 대형 사고의 원인이 됩니다. 수중 카메라와 초음파 장비로 바닥 파임 정도를 실측하여 기둥 주위에 단단한 바위나 콘크리트 블록을 채워 넣는 보상 설계가 필요합니다.
옹벽안전진단 시 배수구가 마르면 위험한가요?
배수구가 막히면 옹벽 뒤에 갇힌 물의 무게가 수십 톤에 달하는 압력으로 변해 옹벽을 밀어내며 이는 맑은 날 갑자기 옹벽이 무너지는 주범이 됩니다. 정밀 점검을 통해 막힌 구멍을 뚫고 내부 수위를 계측하여 옹벽이 받는 압력을 정상 수치로 낮춰주는 작업이 반드시 병행되어야 합니다.
시설물안전법 제3종 시설물 점검 보고서에 꼭 필요한 내용은 무엇인가요?
단순히 육안으로 보고 이상 없음이라고 적는 것이 아니라 균열의 크기와 위치를 도면화하고 기술자의 공학적 판단 근거가 포함되어야 합니다. 법령에 맞는 점검 항목을 모두 채우고 국가시설물안전관리시스템(FMS)에 등록된 기록은 관리자가 주의 의무를 다했음을 증명하는 유일한 법적 보호막이 됩니다.
터널진단 시 내화 성능은 어떻게 확인하나요?
고열에 노출되었을 때 콘크리트가 터져 나가는지 확인하기 위해 벽면의 강도와 함수율을 측정하며 필요시 일부 시편을 채취해 내열 테스트를 합니다. 화재 발생 시에도 터널이 무너지지 않고 버틸 수 있는 시간을 계산하여 화재 방지 전용 코팅이나 내화 보드 설치 등의 대안을 제시합니다.
교량안전진단 시 신축이음이 막히면 왜 위험한가요?
여름철 다리가 늘어날 때 이음새가 이 힘을 흡수하지 못하면 그 압력이 기둥에 그대로 전달되어 기둥에 심각한 대각선 균열을 만듭니다. 계절별 온도 변화에 따른 이동량을 실측하여 이음새 장치를 재설정하거나 교체함으로써 다리 뼈대에 무리한 힘이 가지 않도록 관리해야 합니다.
보강토 옹벽 안전등급 산정 시 블록 벌어짐 기준은 무엇인가요?
틈새가 5cm 이상 벌어졌다면 내부의 흙이 쏟아지고 있다는 증거이므로 틈새를 메우는 것만으로는 부족하며 지반 내부를 단단하게 굳히는 주입 공법이 필요합니다. 옹벽의 높이와 주변 하중을 고려하여 옹벽 전면을 다시 쌓을지, 아니면 안쪽 지반만 보강할지 경제적이고 안전한 방법을 진단서에 제안합니다.
지하차도안전진단 시 펌프 점검이 왜 중요한가요?
지하차도가 아무리 튼튼해도 배수 시스템이 마비되면 순식간에 수조로 변해 인명 피해를 유발하기 때문에, 펌프의 실제 양수량과 비상 전원 작동 여부를 실전처럼 테스트합니다. 폭우 상황을 가정한 시뮬레이션을 통해 펌프가 물을 퍼내는 속도가 비가 차오르는 속도를 이길 수 있는지 과학적으로 검증합니다.
석축 옹벽 안전점검 시 줄눈 탈락은 왜 위험한가요?
줄눈이 사라지면 돌들이 서로 맞물리는 힘이 약해지고 빗물이 안쪽으로 스며들어 흙을 부풀게 만들어 특정 돌을 밖으로 밀어내게 됩니다. 점검을 통해 약해진 줄눈을 고강도 수지로 다시 채우는 작업을 제안하여, 석축 옹벽이 하나의 거대한 벽처럼 힘을 합쳐 무게를 견디도록 만들어야 합니다.
터널정밀안전점검 시 환기 불량은 구조에 영향을 주나요?
환기가 안 되어 매연이 가득 차면 산성 물질이 벽면에 달라붙어 콘크리트의 알칼리성을 없애고 철근을 녹슬게 만드는 중성화를 가속화합니다. 따라서 터널 점검은 벽면뿐만 아니라 환기 팬의 풍량과 조명 조도를 함께 체크하여 터널 내부 환경이 구조물 노후화를 늦추도록 관리하는 통합 진단으로 이루어집니다.
교량안전진단 시 특수 교량은 왜 비용이 더 드나요?
복잡한 형태의 다리는 하중이 전달되는 경로가 특이하여 더 많은 지점에 정밀 센서를 설치해야 하고 높은 곳을 점검하기 위한 특수 장비 투입비가 추가되기 때문입니다. 다리의 안전을 한 치의 오차 없이 진단하기 위해 필요한 고도의 공학적 분석과 특수 인력의 투입이 정확한 등급 판정의 기초가 됩니다.
보강토 옹벽 안전진단 시 용출수는 긴급 상황인가요?
벽면에서 직접 물이 새는 것은 옹벽 안쪽의 흙이 진흙처럼 변해 힘을 전혀 못 쓰는 상태이므로 즉각 위험 등급으로 판정하고 근방 통행을 막아야 합니다. 지반 내부의 물을 강제로 뽑아내는 진공 배수 시설을 설치하거나 옹벽을 지지하는 버팀벽을 만드는 등의 긴급 대책이 점검 보고서에 담기게 됩니다.
지하차도정밀안전점검 시 GPR 탐사는 어디까지 하나요?
균열 주변뿐만 아니라 지하차도 전체 바닥면을 격자 형태로 촘촘히 탐사하여 물길이 어디로 나 있는지와 텅 빈 구멍의 정확한 규모를 파악합니다. 탐사 결과 공동이 발견되면 차량 통행 시 바닥이 내려앉지 않도록 즉시 구멍을 뚫어 단단한 충전재를 채워 지반을 다시 다지는 보강이 진행됩니다.
옹벽안전진단 시 기초 부위가 파손되면 어떻게 해야 하나요?
기초 부위의 파손은 옹벽의 무게중심을 무너뜨리는 결정적인 요인이므로, 정밀 기울기 측정기로 옹벽이 앞으로 쏠리는 각도를 실시간 모니터링합니다. 기울어지는 각도가 조금씩이라도 계속 늘어난다면 조만간 쓰러질 수 있다는 신호이므로, 기초 부분을 더 넓게 보충하고 옹벽 뒤쪽을 깎아 하중을 줄이는 작업이 필요합니다.
터널 안전진단 시 라이닝 균열 폭의 허용 기준은 얼마인가요?
일반적으로 0.3mm 이상의 균열은 정밀 관찰이 필요하며, 0.5mm를 넘어서면 구조적 결함으로 보고 즉시 보수 작업을 계획해야 합니다. 단순히 균열의 두께뿐만 아니라 균열이 갈라진 방향과 깊이를 초음파로 측정하여 터널 벽면의 내구성이 얼마나 남았는지 과학적으로 판정합니다.
교량 안전점검 시 상판 처짐은 무너질 징조인가요?
설계 당시 허용된 처짐 범위를 벗어난다면 다리를 받치는 보에 과부하가 걸려 있다는 신호이며, 이는 결국 다리 상판의 피로 파손을 유발합니다. 레이저 거리 측정기로 다리의 처짐 정도를 실시간 정밀 측정하여, 차량 통행을 제한해야 할지 아니면 하부에 탄소 섬유 등으로 보강해야 할지를 결정합니다.
보강토 옹벽 안전진단 시 상부 가드레일이 기우는 이유는 무엇인가요?
가드레일이 기울어진다는 것은 옹벽 최상부의 지반이 밖으로 밀려 나가는 슬라이딩 현상이 시작되었다는 명확한 물리적 증거입니다. 옹벽 내부 보강재의 인장력이 한계에 도달했음을 의미하므로, 지저분한 틈새를 메우는 것이 아니라 옹벽 뒷면에 그라우팅 주입을 통해 지반 자체를 단단하게 고정해야 합니다.
지하차도 안전점검 시 벽면 석회석(백태) 발생은 왜 생기나요?
콘크리트 내부의 수산화칼슘이 물과 만나 밖으로 빠져나오는 현상으로, 이는 콘크리트가 알칼리성을 잃고 점점 푸석푸석해지고 있다는 뜻입니다. 백태를 긁어내고 방수 처리만 하는 것은 임시방편이며, 내부 철근이 녹슬지 않도록 콘크리트의 밀도를 높여주는 중성화 방지 보강이 함께 이루어져야 합니다.
시설물 점검 시 균열 게이지는 얼마나 오랫동안 부착하나요?
단순한 온도 변화에 따른 움직임인지, 아니면 구조물이 계속해서 뒤틀리고 있는 상태인지를 파악하기 위해 최소 6개월 이상 사계절의 변화를 추적합니다. 균열이 멈추지 않고 계속 벌어진다면 이는 진행성 결함으로 분류되어 시급한 구조 보강 공사가 필요함을 의미합니다.
터널 안전진단 시 미들 세그먼트 단차는 왜 위험한가요?
터널을 연결하는 부위의 높낮이가 달라지면 그 틈으로 지하수가 쏟아져 들어오고 결국 터널 주변 지반을 약화시켜 터널이 찌그러지는 결과를 초래합니다. 레이저 스캔을 통해 단차의 크기를 mm 단위로 정밀 분석하여, 단차 부위를 다시 고정하고 방수 처리하는 전문적인 긴급 처방이 필요합니다.

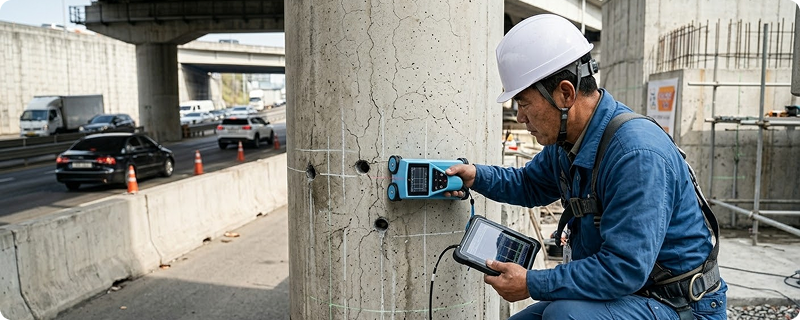

교량 정밀진단 시 콘크리트 강도 측정은 어떻게 하나요?
직접 구멍을 뚫기도 하지만 주로 반발경도법(슈미트 해머)이나 초음파 전달 속도를 측정하여 다리 표면의 손상 없이 속살의 단단함을 읽어냅니다. 이 데이터를 바탕으로 현재 다리가 트럭의 무게를 충분히 견딜 수 있는지(설계 강도 대비 잔존 강도)를 수학적으로 계산하여 안전 등급을 확정합니다.
옹벽 안전점검 시 지반의 지지력이 부족하면 어떤 현상이 나타나나요?
옹벽 앞쪽 바닥면이 불룩하게 솟아오르는 기수 현상이 나타나는데, 이는 옹벽의 무게중심을 이기지 못한 지반이 아래로 꺼지면서 옆으로 밀려 올라오는 것입니다. 옹벽이 통째로 주저앉거나 넘어갈 수 있는 매우 위험한 신호이므로, 지반 하부에 말뚝을 박아 지지력을 보강하는 고난도 공사가 필요합니다.
지하차도 안전진단 시 누수가 전등 설비에 미치는 영향은 무엇인가요?
단순한 고장을 넘어 전기 합선으로 인한 화재나 이용자의 감전 사고를 유발하며, 터널 천장의 콘크리트 부식을 가속화합니다. 누수 지점을 정확히 찾아내어 물길을 다른 곳으로 돌리는 유도 배수를 실시하고, 전기 설비의 절연 저항을 측정하여 화재 위험도를 함께 진단합니다.
시설물안전법 정기 점검과 정밀 점검의 차이는 무엇인가요?
정기 점검이 육안 위주의 검사라면, 정밀 점검은 각종 장비를 동원해 구조물 내부를 과학적인 수치로 측정하고 내구성을 분석하는 심층 검사입니다. 육안으로 보이지 않는 숨은 위험을 찾아내어 시설물의 정확한 안전 등급(A~E등급)을 판정하는 것이 정밀 점검의 핵심 목적입니다.
안전점검 책임기술자 결함 보고를 무시하면 어떤 처벌을 받나요?
시설물안전법에 따라 보고된 결함을 방치했다가 실제 사고가 날 경우 관리주체는 민사상 손해배상은 물론, 업무상 과실치사 등 형사 처벌까지 받을 수 있습니다. 전문가가 제안한 한 달 이내의 보수 계획 수립 의무를 준수하는 것은 시설물의 안전은 물론 관리자의 법적 안전까지 지키는 가장 확실한 방법입니다.

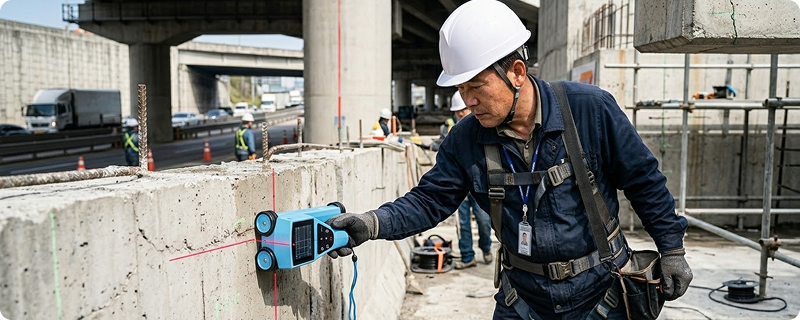

토목안전진단은 교량, 터널, 옹벽, 지하차도와 같은 토목 구조물의 현재 안전 상태를 종합적으로 평가하는 절차입니다. 비파괴시험과 계측 장비를 활용해 콘크리트 내부와 철근 부식 상태, 지반의 안정성까지 정밀하게 분석합니다. 이를 통해 구조물이 설계된 하중을 충분히 견디고 있는지, 내하력이 저하되지는 않았는지 과학적으로 판단하며 보수보강이 필요한 부위와 시급성을 체계적으로 제시하는 것이 핵심 목적입니다.
토목 구조물은 세월이 흐르면 노후화될 수밖에 없습니다. 특히 한국은 여름철 집중호우와 겨울철 한파가 뚜렷해 구조물에 가해지는 영향이 큽니다. 사고가 발생하기 전에 미리 약해진 부분을 찾아내어 보강함으로써 큰 사고를 막고 나중에 들어갈 수십 배의 재시공 비용을 아끼기 위해 토목안전진단을 실시합니다.

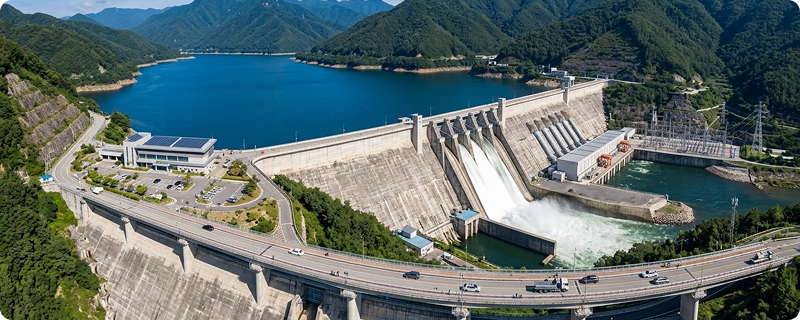

대상 시설물은 시설물의 안전 및 유지관리에 관한 특별법에 따라 규모, 구조 형식, 이용 인원, 재난 발생 시 파급 영향 등을 기준으로 제1종, 제2종, 제3종으로 구분됩니다.
| 시설 구분 | 주요 대상 범위 |
|---|---|
| 제1종시설물 | 연장 500m 이상의 교량, 연장 1,000m 이상의 터널, 다목적댐 등 |
| 제2종시설물 | 연장 100m 이상의 교량, 일반 터널, 높이 5m 이상의 옹벽 등 |
| 제3종시설물 | 준공 후 15년 경과된 소규모 교량, 옹벽 중 지정 시설물 |
시설물안전법은 구조물의 노후화 속도와 직전 점검에서의 안전 등급에 따라 수행 주기를 규정하고 있습니다.
| 점검 종류 | 실시 주기 (안전 등급 기준) | 주요 점검 내용 및 목적 |
|---|---|---|
| 정기안전점검 | 반기별 1회 이상 (연 2회) | 육안 조사를 통한 결함 유무 확인 및 변동 사항 기록 |
| 정밀안전점검 | A등급:3년 / B C등급:2년 / D E등급:1년 | 비파괴 검사 장비를 활용한 부재별 상태 평가 및 진단 |
| 정밀안전진단 | A등급:6년 / B C등급:5년 / D E등급:4년 | 구조해석, 내하력 평가를 포함한 종합적 안전성 판정 |

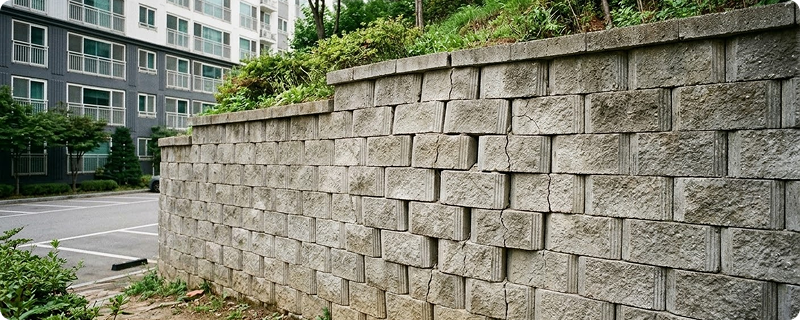

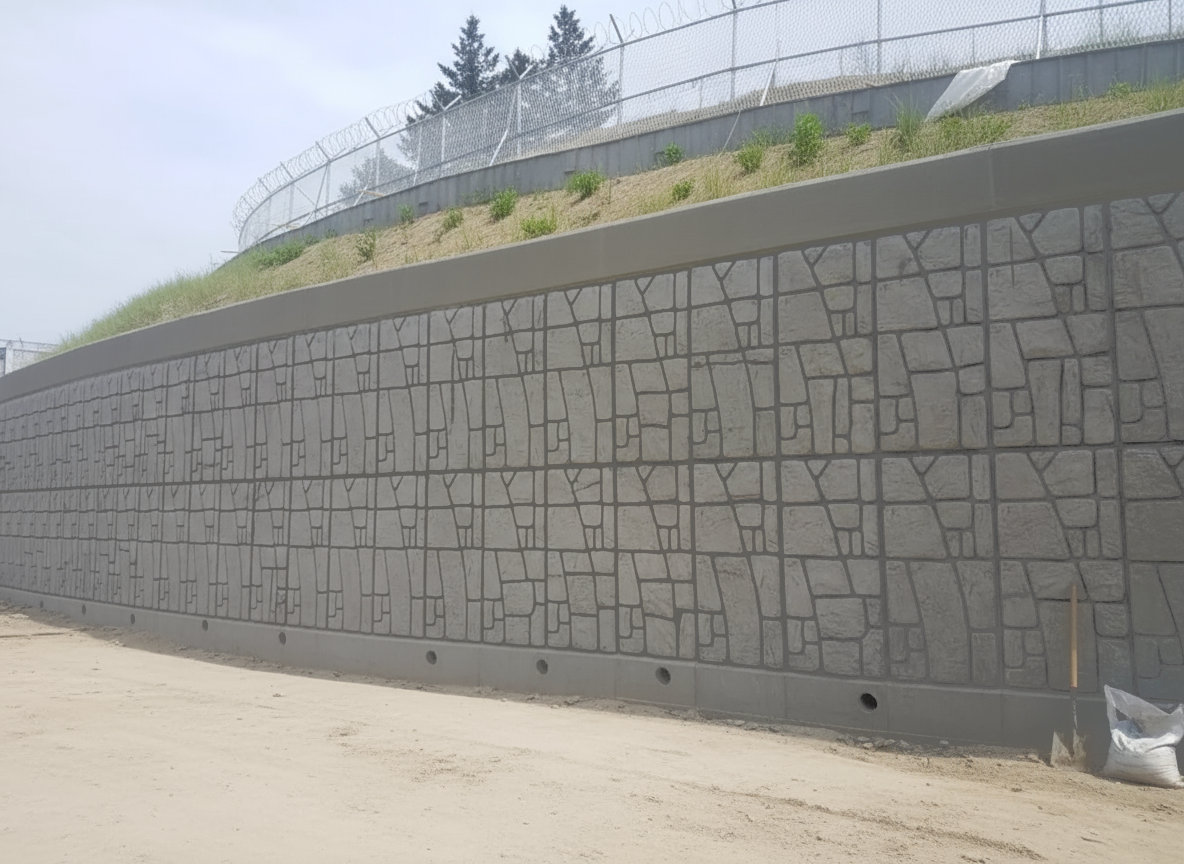

최근 아파트 단지나 산업단지 조성 시 가장 널리 쓰이는 보강토 옹벽 안전진단에서 가장 주의 깊게 점검하는 항목은 벽체가 밖으로 밀려 나오는 배부름 현상입니다. 보강토 옹벽은 내부 보강재의 마찰력으로 버티는 구조인데 보강재가 설계 하중을 견디지 못하거나 시공이 불량할 경우 전면 블록이 불룩하게 튀어나오게 됩니다. 이는 구조적 붕괴의 명확한 전조 증상이므로, 초정밀 레이저 스캐너나 기울기계를 활용해 변형 수치를 데이터화하고 위험 등급을 판정합니다.
옹벽 사고는 물에 의한 수압 상승으로 자주 발생합니다. 옹벽 뒤쪽 지반의 지하수가 원활하게 빠져나가지 못하면 벽체에 거대한 수압이 가해져 순식간에 전도 사고로 이어집니다. 따라서 진단 시 배수공이 토사나 석회 성분으로 막혀 있지 않은지 비가 온 뒤에도 배수가 원활한지 확인합니다. 특히 옹벽 틈새로 흙탕물이 섞인 용출수가 발생한다면 내부 지반 유실에 의한 공동화 가능성이 크므로 즉각적인 보강 대책이 필요합니다.
옹벽 자체의 결함뿐만 아니라 옹벽 꼭대기 지반의 상태는 붕괴 예측의 핵심 지표입니다. 옹벽 라인을 따라 평행하게 발생하는 인장 균열은 지반 전체가 슬라이딩하고 있다는 위험 신호입니다. 또한 옹벽 하단부의 기초 지반이 균일하게 하중을 받지 못해 한쪽으로 가라앉는 부동침하 현상을 정밀 분석합니다. 상부 지반의 균열 폭 변화와 하부 기초의 거동을 종합적으로 판단하여, 시설물의 전도 가능성과 전반적인 구조적 건전성을 최종 진단합니다.

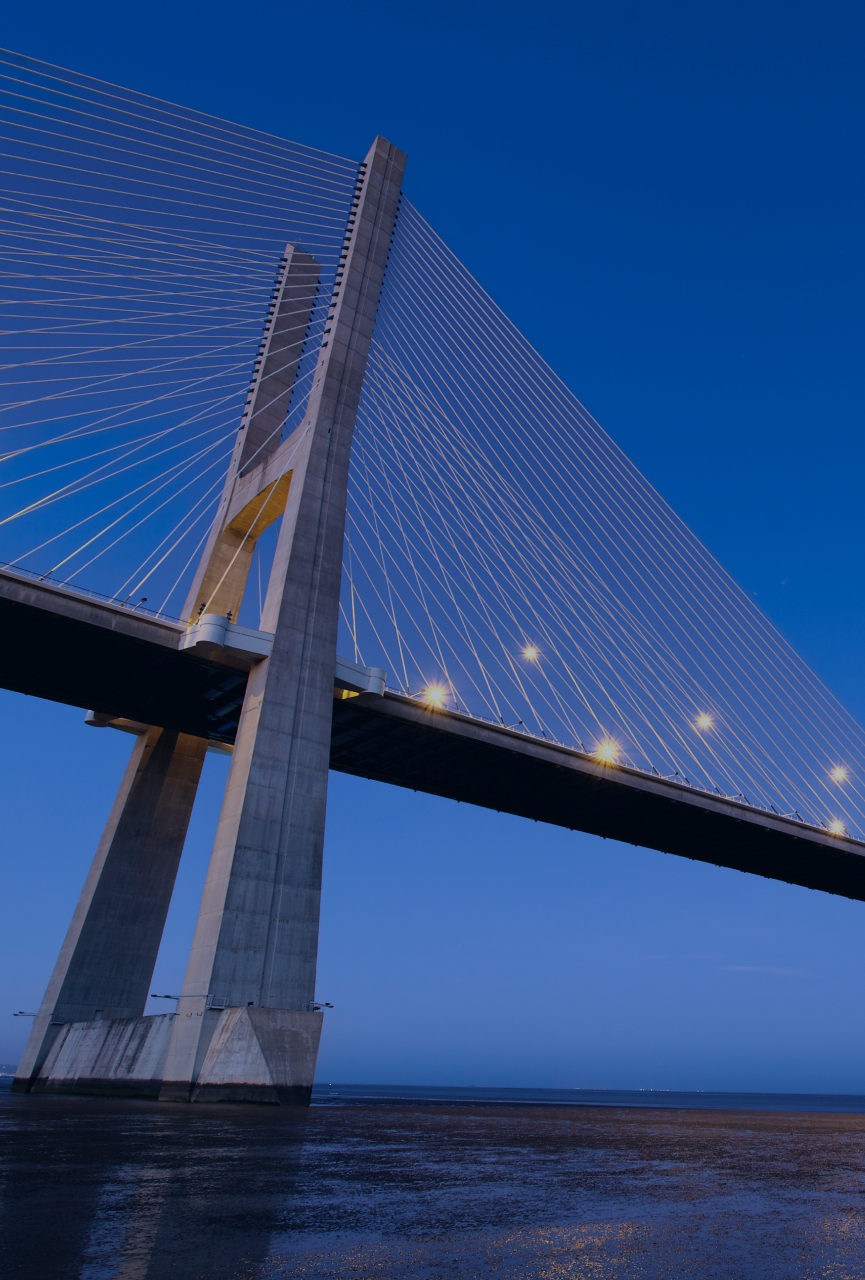

하천을 가로지르는 교량의 경우 물살에 의해 교각 밑부분의 흙이 씻겨 내려가는 세굴 현상은 위험한 요소입니다. 기초 지반이 노출되거나 허공에 뜨게 되면 교량이 균형을 잃고 침하되어 대형 참사로 이어질 수 있습니다. 진단 시 수중 카메라나 초음파 장비를 투입하여 물속에 잠긴 교각 기초의 상태를 점검합니다. 세굴 깊이가 위험 수준일 경우 사석 채움이나 기초 보강 등의 긴급 대책을 제시하여 교량의 전도 사고를 방지합니다.

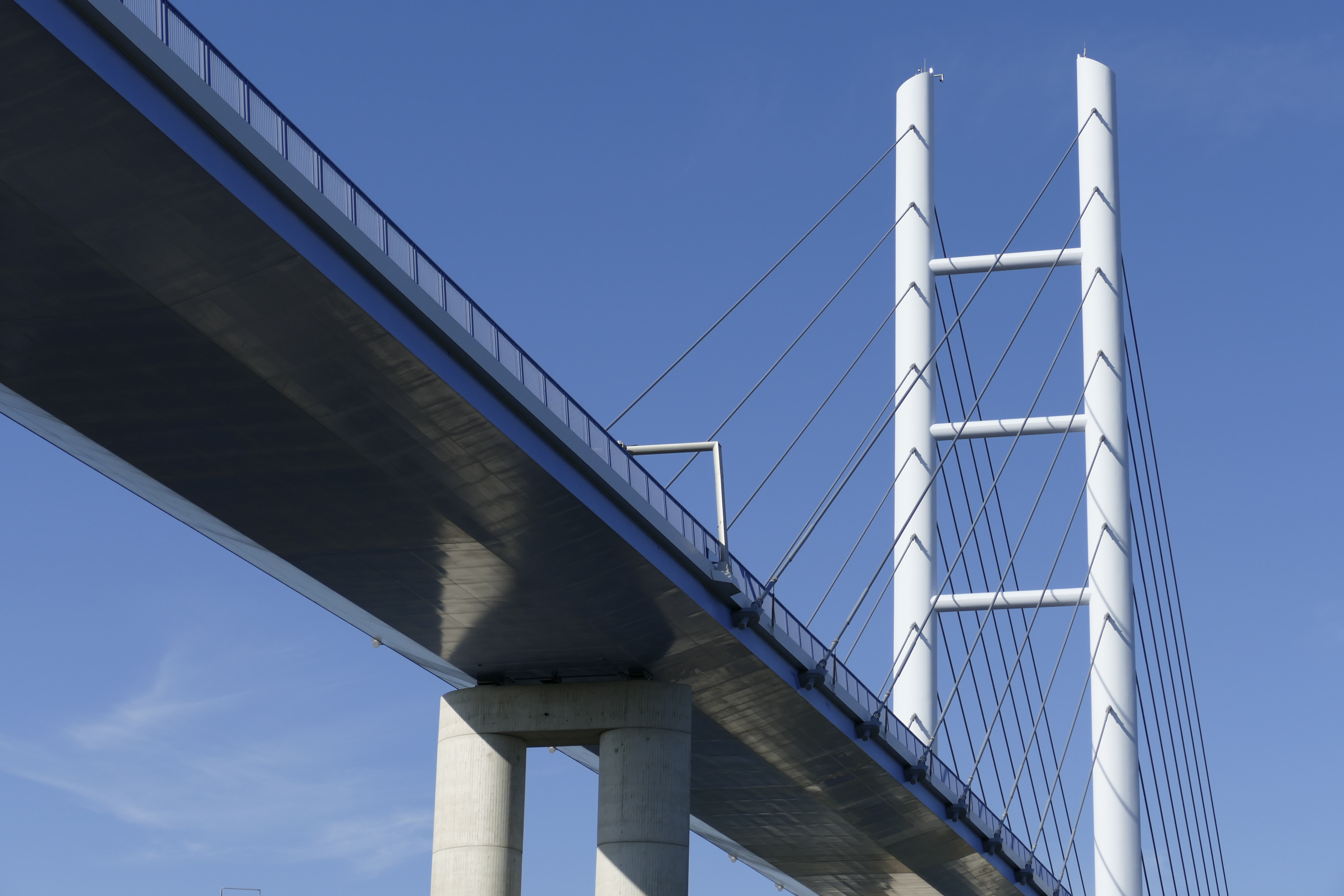

교량 상판은 기온 변화에 따라 팽창과 수축을 반복합니다. 이러한 움직임을 흡수하는 신축이음 장치와 상판을 지지하는 교량 받침은 소모성 부재지만 구조 전체의 안전에 영향을 미칩니다. 받침 장치가 고착되어 움직이지 않거나 신축이음이 파손되면 그 충격과 응력이 교차에 직접 전달되어 대각선 균열을 유발합니다. 진단 시 이들 장치의 가동 상태와 노후 정도를 정밀 조사하여 부재 교체 시기를 제안합니다.

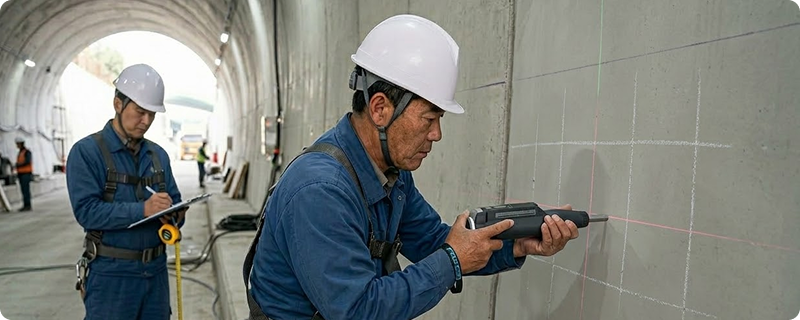

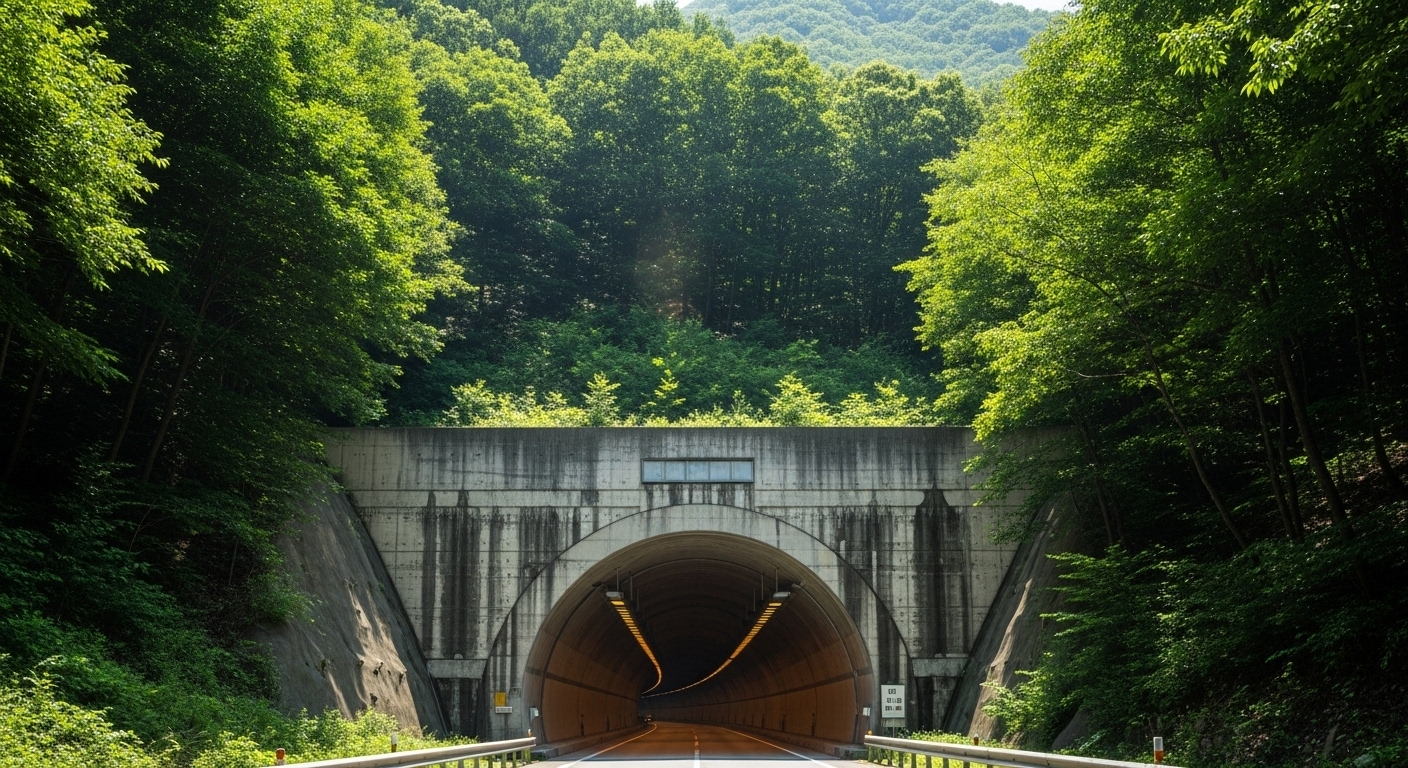

터널 벽 콘크리트 뒤쪽에는 공사 과정이나 지반 변화로 인해 빈 공간이 생길 수 있습니다. 이런 빈 공간은 겉으로 보이지 않지만 시간이 지나면 벽에 큰 균열이 생기거나 일부가 갑자기 떨어지는 원인이 될 수 있습니다. 안전진단에서는 지표투과레이더 GPR 장비를 사용해 콘크리트 안쪽과 뒤편을 조사합니다. 이를 통해 어디에 얼마나 큰 빈 공간이 있는지 확인하고 필요하면 그라우팅 주입 같은 보강 작업으로 내부를 단단하게 채워 붕괴 위험을 미리 차단합니다.
터널 내부로의 지하수 유입은 구조적 결함의 신호이자 철근 부식의 직접적인 원인이 됩니다. 특히 겨울철 누수로 발생하는 고드름은 운전자의 안전을 위협하며 결빙과 해동이 반복되면서 콘크리트 조직을 약화시킵니다. 진단 과정에서는 누수가 발생하는 경로를 추적하여 단순 표면 방수로 해결될 문제인지, 배후 지반의 배수 체계 자체를 수정해야 하는지 판정합니다. 또한 콘크리트의 성분이 녹아 나오는 백태 현상을 분석하여 구조물의 중성화 정도를 진단합니다.
지하차도는 주변 지하수위에 의해 구조물 전체가 위로 떠 오르려는 부력의 영향을 강하게 받습니다. 부력에 대한 저항력이 부족할 경우 바닥판이 솟아오르거나 벽체에 심각한 구조적 균열이 발생할 수 있습니다. 진단 시 구조물의 수직 변위 여부를 정밀 측정하며 특히 집중호우 시 침수 방지를 위한 배수 펌프 및 비상 발전 설비의 가동 능력을 함께 점검합니다.

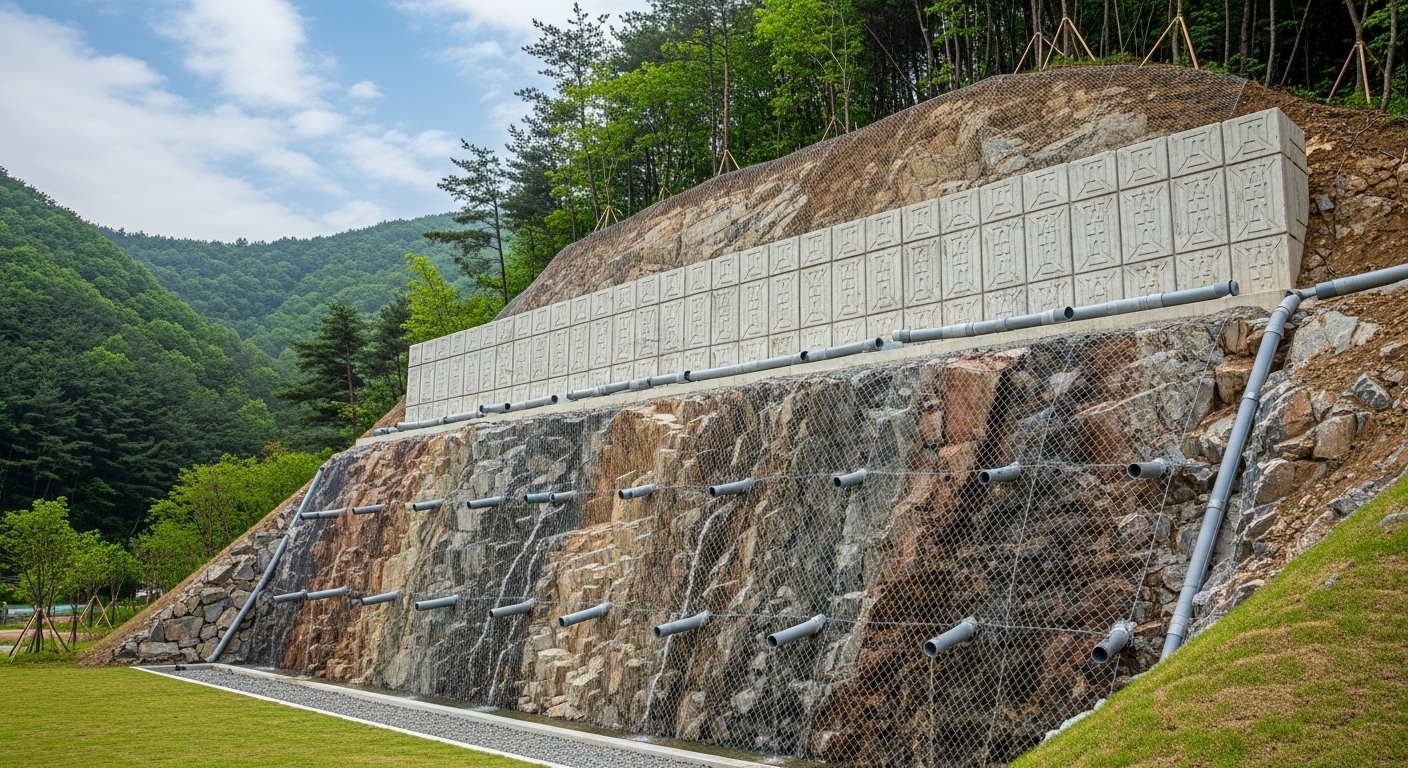

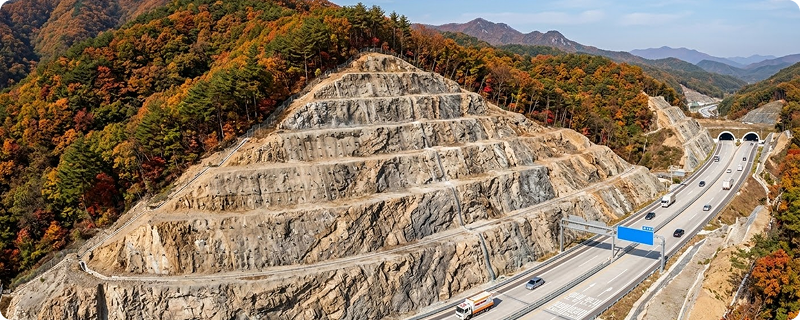

절토사면 안전진단의 핵심은 단순히 흙의 상태를 보는 것이 아니라 암반의 갈라진 틈인 절리의 방향을 분석하는 것입니다. 암반의 결이 도로 방향으로 기울어진 평면슬라이딩 구조이거나 서로 엇갈려 쐐기 모양으로 빠질 수 있는 쐐기파괴 위험이 있는지 전문가가 판정합니다. 최근에는 육안 조사가 어려운 급경사지나 높은 사면의 경우 드론 촬영과 3D 스캐닝 기술을 활용하여 낙석의 위험이 있는 부석 위치를 찾아내어 제거 및 보강 대책을 수립합니다.
사면의 무너짐을 막기 위해 땅속 깊이 박아 넣은 락볼트나 어스앵커와 같은 보강재는 시간이 지나면 지반의 미세한 변동이나 부식으로 인해 긴장력이 풀릴 수 있습니다. 진단 시에는 리프트 오프 시험이나 초음파 탐상 장비를 활용해 보강재가 여전히 설계된 힘으로 산을 붙잡고 있는지 측정합니다.
사면 붕괴의 가장 큰 원인은 강우 시 사면 내부로 침투하는 물입니다. 사면 상부에 설치된 산마루 측구나 배수로가 퇴적물로 막혀 물이 사면 안으로 스며들고 있지는 않은지 점검합니다. 또한 사면 표면에서 갑자기 물이 솟구치는용출 현상은 지반 내부의 전단 강도를 급격히 떨어뜨리는 위험 신호입니다. 이러한 수문학적 상태를 면밀히 조사하여 배수 천공이나 수평 배수공 설치와 같은 배수 대책을 제시함으로써 산사태를 원천적으로 차단합니다.
