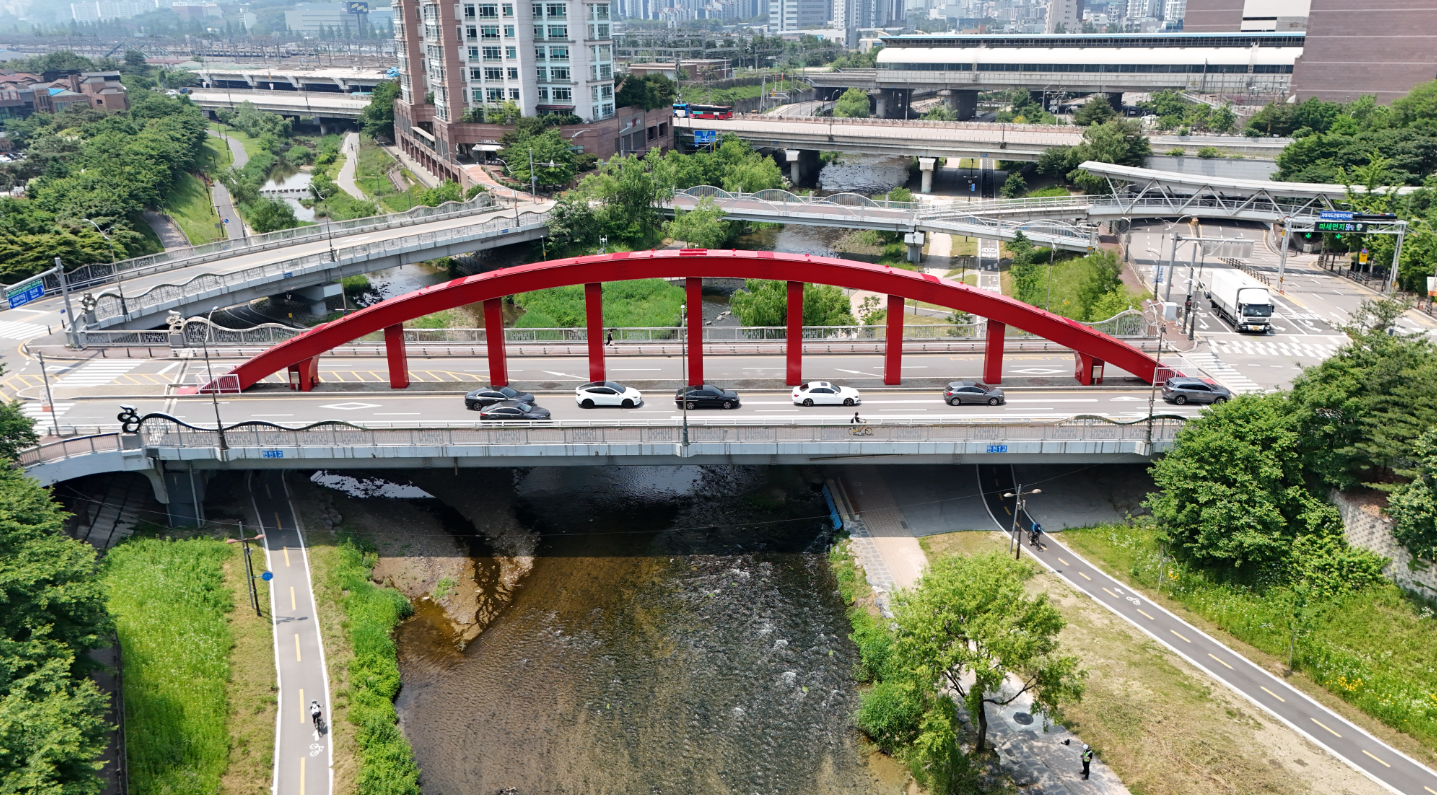

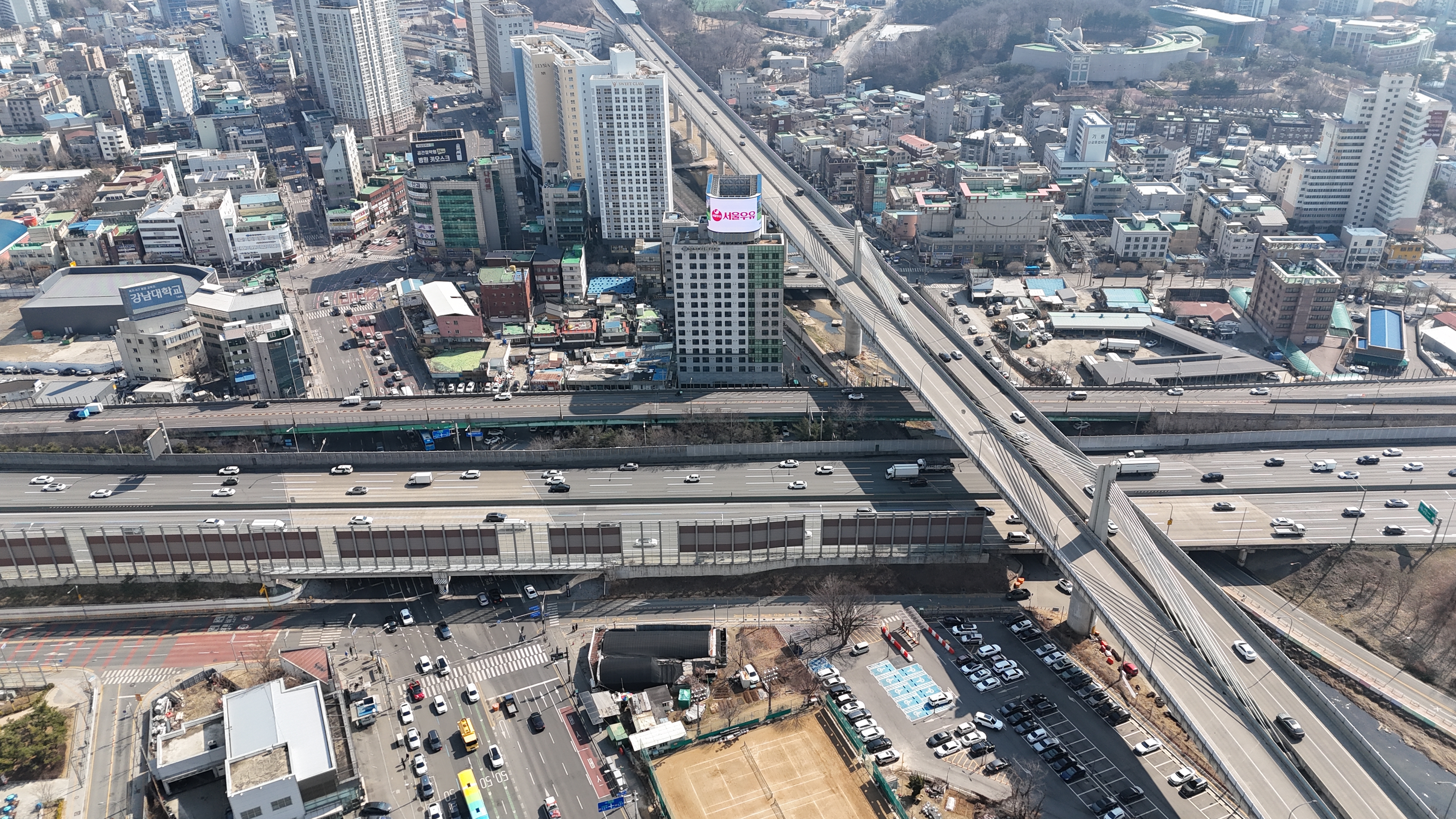

토목 구조물은 외부 환경과 직접 접촉하며 장기간 반복 하중을 받는 구조체입니다. 교량은 차량 통행에 따른 피로 하중이 지속적으로 누적되고 터널은 지반 압력과 지하수 수압이 동시에 작용합니다. 옹벽과 지하차도는 토압, 배수 상태, 지반 강도 변화에 따라 안정성이 달라지므로 단순 균열 관찰만으로는 안전성을 판단할 수 없습니다.
토목 안전진단은 외관 점검이 아니라 구조 거동 분석에 가깝습니다. 하중 전달 경로가 설계 의도대로 유지되고 있는지, 지반과 구조체 사이의 상호작용이 변화했는지를 계측 데이터로 확인합니다.
구조 거동 분석은 부재별 응력 분포와 변형 특성을 계산하는 과정입니다. 교량의 경우 교각 기초 세굴이 진행되면 상부 슬래브에 전달되는 응력 경로가 변경되며 이로 인해 국부 처짐이나 균열이 발생할 수 있습니다.

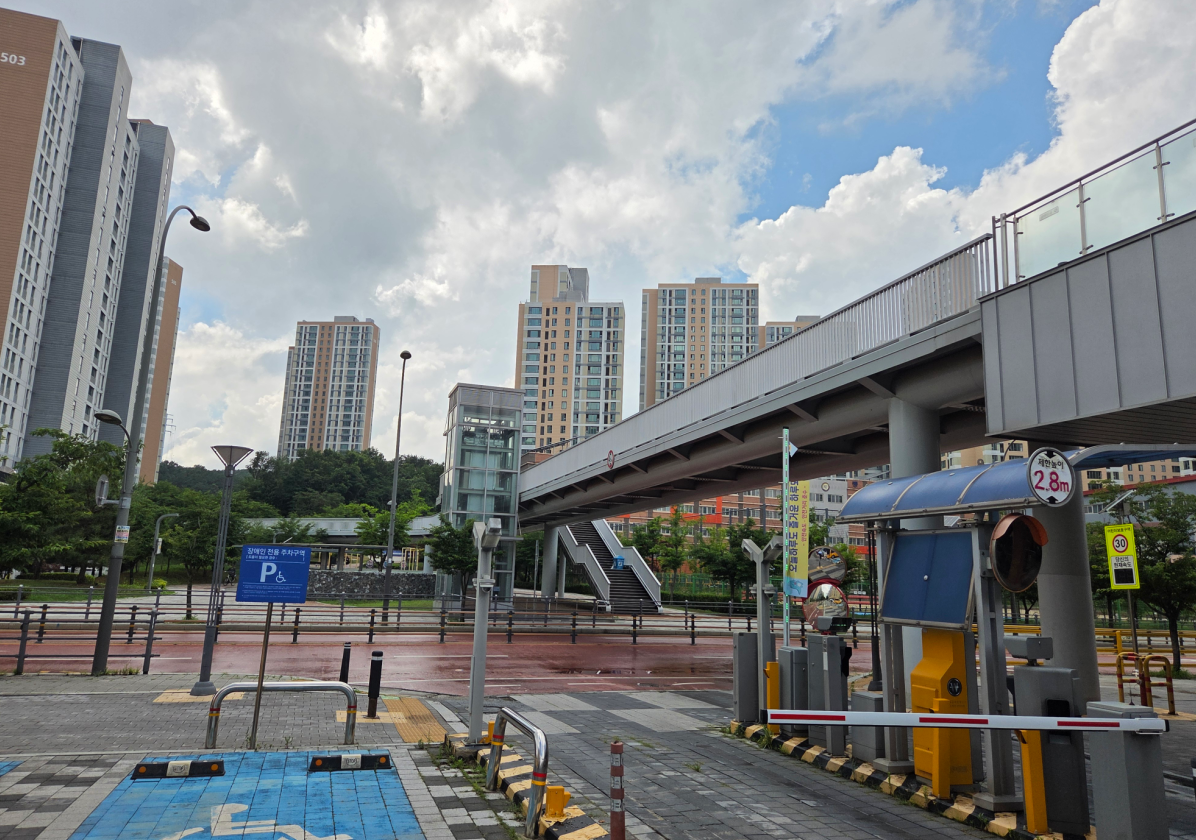

내하력 검토는 현재 상태에서 설계 하중을 안전하게 지지할 수 있는지를 확인하는 절차입니다. 기존 설계 기준과 현재 사용 조건이 다를 경우 구조 성능을 재평가해야 합니다. 하중 증가, 교통량 변화, 지반 침하 등은 내하력 감소로 이어질 수 있습니다.
| 구분 | 분석 내용 | 목적 |
|---|---|---|
| 응력 해석 | 부재별 응력 분포 | 구조 안전성 확인 |
| 변위 계측 | 처짐 및 기울기 | 사용성 평가 |
| 지반 조사 | 지지력 및 세굴 깊이 | 기초 안정성 검토 |
| 재료 시험 | 콘크리트 강도 | 내하력 비교 |
토목 구조물은 기후 변화, 수분 침투, 염해, 동결융해 등 다양한 환경 요인의 영향을 받습니다. 교량 하부는 제설제에 포함된 염화물이 침투하여 철근 부식을 촉진할 수 있습니다. 터널 내부는 지하수 유입으로 인해 콘크리트 표면 박리와 백화 현상이 발생하기도 합니다.
환경 요인은 단기간에 구조 붕괴를 유발하지는 않지만 장기적으로 재료 성능을 저하시킵니다. 중성화가 철근 위치까지 도달하면 부식이 시작되고, 부식 팽창은 내부 균열을 확대시킵니다. 이러한 열화 진행은 일정 시점 이후 급격히 가속화되는 경향이 있습니다.

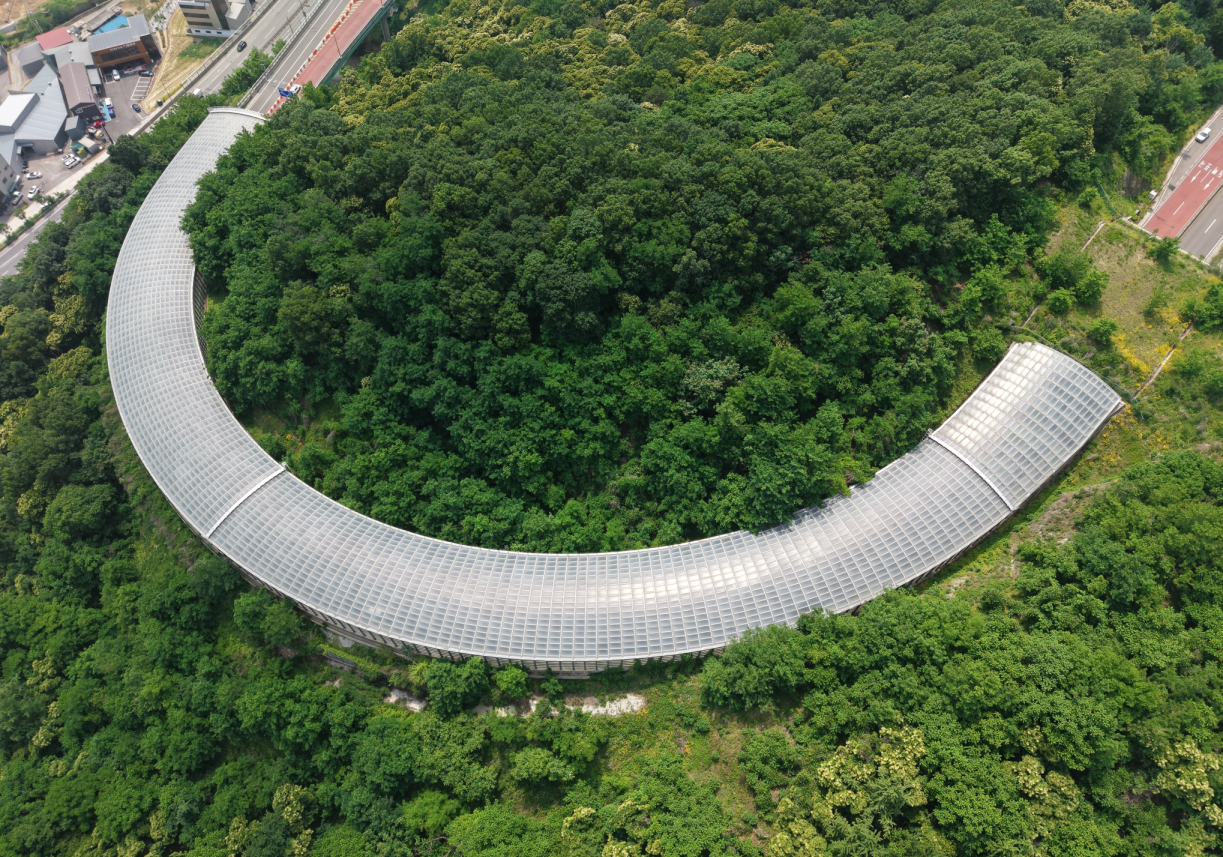

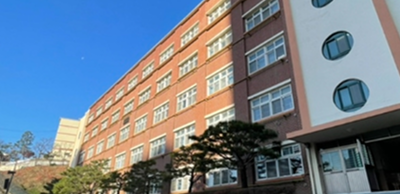

정기안전점검은 구조물의 육안 관찰을 통해 결함의 발생 유무와 진행 상태 파악하는 가장 기본적인 점검입니다. 건축물의 경우 주요 부재의 균열, 누수, 박리 등을 조사하며 일정한 주기마다 실시해야 합니다.
외관상 나타나는 균열은 단순 노후화일 수도 있고 구조적 결함의 징후일 수도 있습니다. 예를 들어 보 중앙의 수직 균열은 휨 응력 초과를 의미하며, 기둥 상부의 전단 균열은 지지력 부족을 경고합니다. 누수는 단순히 방수 문제가 아니라 철근 부식을 유발하는 직접적인 원인이 되므로 특별한 관리가 필요합니다.
정기안전점검의 핵심은 데이터의 연속성입니다. 동일 부위에 대한 반복 기록은 열화 진행 속도를 수치로 보여줍니다. 변화 폭이 일정 기준을 초과할 경우 정밀점검 또는 정밀진단 단계로 전환됩니다. 유지관리 전략은 단기 보수와 중장기 보강으로 구분됩니다. 단순 마감 보수는 미관 개선에 그치지만 구조적 보강은 하중 저감 또는 지지력 증대를 목적으로 합니다. 점검 결과는 예산 계획 수립의 근거 자료로도 활용됩니다.
| 관리 단계 | 목적 | 후속 조치 |
|---|---|---|
| 정기점검 | 변화 추적 | 기록 축적 |
| 이상 발견 | 위험 평가 | 정밀점검 의뢰 |
| 열화 진행 | 성능 분석 | 보강 설계 검토 |

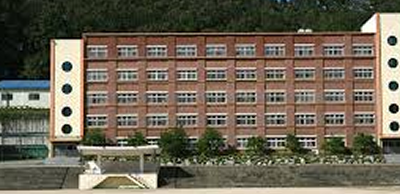

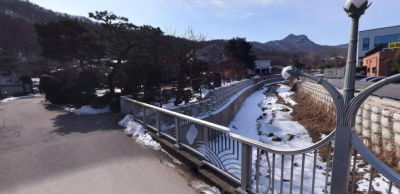

정밀안전점검은 외관 점검에서 확인된 이상 징후를 보다 구체적으로 분석하는 단계입니다. 구조 부재의 내부 상태를 확인하기 위해 비파괴 시험과 재료 성능 측정이 병행됩니다. 콘크리트 강도 저하, 철근 부식 가능성, 중성화 진행 여부는 구조 내하력과 직접적으로 연결됩니다.
정밀점검에서는 콘크리트 반발 경도 시험을 통해 압축강도를 추정합니다. 철근 탐사를 통해 배근 위치와 피복 두께를 확인하며 반전위 측정으로 부식 확률을 계산합니다. 탄산화 깊이 측정은 중성화 진행 정도를 판단하는 기준이 됩니다.
| 시험 종류 | 확인 내용 | 구조적 의미 |
|---|---|---|
| 반발 경도 | 강도 추정 | 하중 지지력 판단 |
| 철근 탐사 | 피복 두께 | 부식 가능성 |
| 반전위 측정 | 전위 값 분석 | 부식 확률 |
| 탄산화 시험 | 깊이 측정 | 보호층 손상 여부 |
재료 시험 결과는 설계 기준과 비교하여 성능 저하율을 산정합니다. 강도 감소율이 일정 수준을 초과하면 내하력 감소 가능성이 높아집니다. 이 경우 정밀안전진단으로 단계가 전환됩니다.
보강 판단은 단일 지표로 결정되지 않습니다. 강도, 부식 확률, 균열 분포, 하중 조건을 종합적으로 고려합니다. 예방적 보강은 구조물 수명을 연장하고 유지관리 비용을 분산시키는 효과가 있습니다. 즉 정밀안전점검은 구조적 상태를 정교하게 파악하여 정성적 평가에서 정량적 분석으로 전환하는 단계입니다.

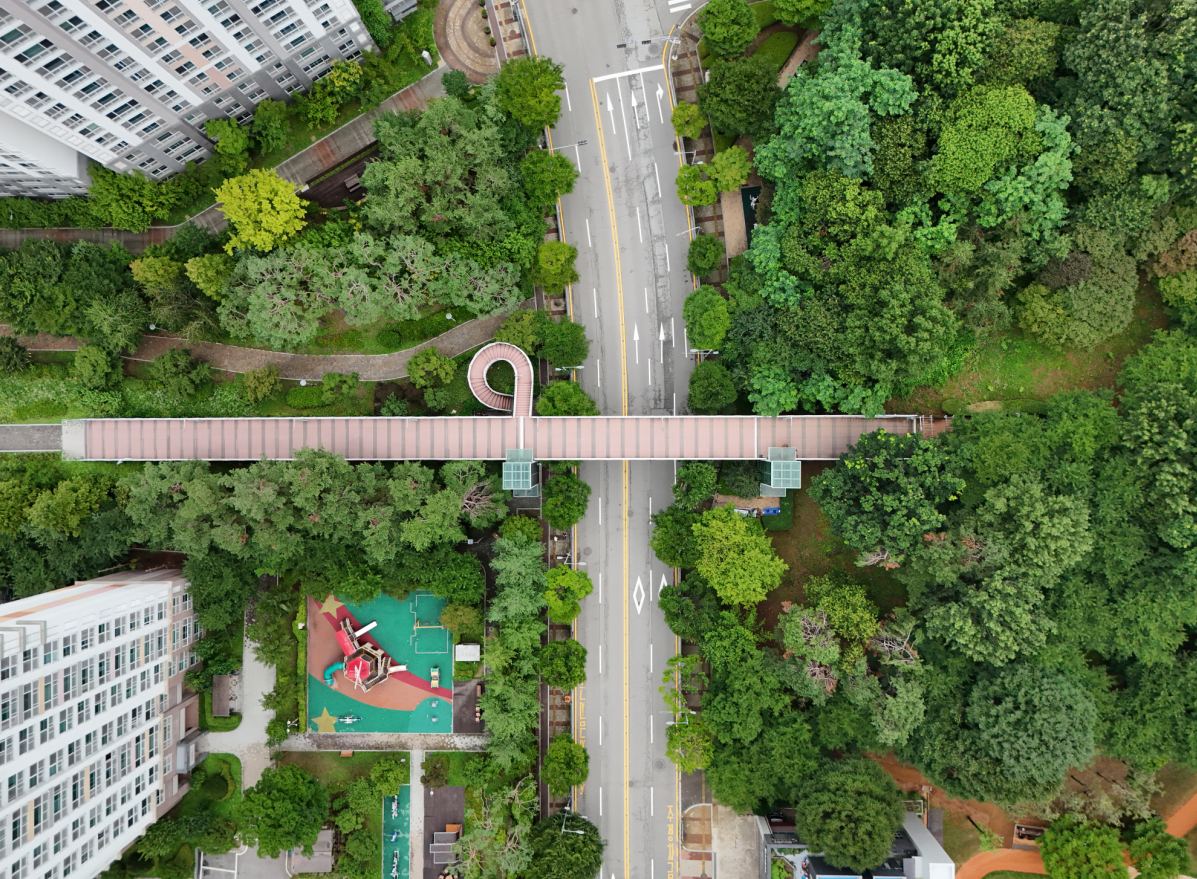

육안 조사의 한계를 보완하기 위해 비파괴 검사 장비를 도입하여 시설물의 상태를 정량화하는 과정입니다. 콘크리트 강도 측정, 철근 탐사 등 전문 계측 데이터를 수집하여 노후화 정도를 분석하고 안전 등급을 결정하는 근거가 됩니다.
주요 조사 항목으로는 균열 및 변형 상태, 콘크리트 강도, 철근 배근 상태, 누수 및 부식 현황을 점검합니다. 진단 결과에 따라 A~B등급은 유지관리 지속, C등급은 보수 계획 수립, D등급은 구조 보강 필요, E등급은 사용 제한 또는 재건축을 검토합니다.
| 평가 지표 | 상세 내용 | 조치 사항 |
|---|---|---|
| 강도 저하 | 설계 대비 감소율 확인 | 부분 보강 |
| 변형 증가 | 허용 변위 초과 확인 | 구조 보강 |
| 균열 확대 | 지속적 증가 여부 확인 | 정밀진단 연계 |
구조안전진단은 건축물의 현재 구조 성능을 종합적으로 분석하는 절차입니다. 노후 건축물, 용도 변경 건물, 대형 균열 발생 건축물은 구조안전진단 대상이 됩니다.
| 평가 항목 | 판단 기준 | 조치 방향 |
|---|---|---|
| 하중 저항능력 | 설계 하중 이상 확보 여부 | 단면 보강 |
| 구조 시스템 | 하중 분산의 적절성 | 시스템 개선 |
| 재료 노후도 | 성능 저하 속도 | 예방적 보강 |
건축물에 작용하는 하중(고정, 활, 풍, 지진하중 등)이 각 부재에 어떻게 분배되는지 계산하여 구조 안전성을 수치로 검증하는 핵심 절차입니다. 증축, 리모델링, 내력벽 철거 시 필수적으로 수행됩니다.
| 분석 항목 | 목적 | 결과 활용 |
|---|---|---|
| 최대 응력 | 파괴 가능성 판단 | 보강 여부 결정 |
| 처짐 값 | 사용성 평가 | 보강 범위 산정 |
| 안전율 | 기준 충족 여부 | 설계 적정성 검토 |
기존 설계의 현재 기준 적합성 여부나 변경 사항(증축, 용도 변경 등)이 안전성에 미치는 영향을 분석합니다. 설계 도면과 실제 조건의 일치 여부를 확인하는 것이 핵심입니다.
| 변경 유형 | 위험 요소 및 내용 | 조치 사항 |
|---|---|---|
| 증축 | 하중 증가 | 구조해석 수행 |
| 용도 변경 | 활하중 증가 | 단면 검토 |
| 벽체 철거 | 강성 저하 | 보강 설계 |
증축, 대수선, 용도변경 시 건축 행위가 안전 기준을 충족함을 기술적으로 검토하여 문서화한 자료입니다. 구조 계산과 검토 결과를 기반으로 작성되는 필수 기술 문서입니다.
| 판단 기준 | 상세 내용 | 조치 사항 |
|---|---|---|
| 응력 초과 | 허용 응력 초과 여부 | 보강 설계 |
| 처짐 과다 | 허용 변위 초과 여부 | 단면 증설 |
| 안전율 확보 | 기준 이상 여부 | 적합 판정 |
마감재, 설비, 천장재 등 구조체가 아닌 요소의 지진 시 낙하 및 전도를 방지하기 위한 설계입니다. 인명 보호와 건물 기능 유지에 필수적입니다.
| 검토 요소 | 상세 내용 | 목적 |
|---|---|---|
| 앵커 강도 | 인발 및 전단 저항 | 탈락 방지 |
| 브레이싱 간격 | 변위 제어 | 흔들림 저감 |
| 지지 프레임 | 하중 전달 | 전도 방지 |
기존 건축물이 현재의 내진 설계 기준을 충족하는지 선형/비선형 해석을 통해 평가하고, 부족 시 최적의 보강 공법을 제시합니다.
| 보강 공법 | 특징 | 적용 대상 |
|---|---|---|
| 철골 가새 | 시공 용이 | 중저층 건물 |
| 전단벽 증설 | 강성 증가 | RC 구조 |
| 탄소섬유 보강 | 경량 및 국부 보강 | 부분적 보강 필요 시 |
| 감쇠 장치 | 에너지 흡수 | 중요 시설 |
건설공사 정기안전점검은 준공 이후가 아니라 시공 과정 중에 수행되는 안전 관리 절차입니다. 완성된 구조물보다 공사 중 구조체가 더 불안정한 경우가 많으며, 가설 구조물과 임시 지지대는 외력에 취약합니다. 굴착, 거푸집 설치, 동바 해체, 상부 구조 타설 단계는 사고 위험이 집중되는 구간입니다.
공사 중 안전사고는 구조 붕괴뿐 아니라 낙하, 전도, 붕괴 연쇄로 확대될 수 있습니다. 특히 흙막이 붕괴는 인접 지반 침하와 인명 피해로 이어질 가능성이 높습니다. 정기안전점검은 이러한 위험 요소를 공정 단계별로 확인하고 시정 조치를 요구하는 체계입니다.
점검은 설계도서와 시공 상태를 비교하여 적합성을 검토하는 방식으로 이루어집니다. 안전관리계획 이행 여부와 구조적 안정성 확보 여부가 핵심 판단 기준입니다.
굴착 공사는 지반 안정성과 흙막이 구조 안전이 핵심입니다. 지반 지지력이 설계값을 충족하는지, 버팀대 간격과 연결 상태가 적정한지를 확인합니다. 과도한 굴착이나 배수 불량은 지반 붕괴 위험을 증가시킵니다.
거푸집과 동바리는 콘크리트 타설 하중을 지지하는 임시 구조입니다. 지지 간격이 설계와 다를 경우 처짐이나 붕괴가 발생할 수 있습니다. 해체 시점 역시 콘크리트 강도 확보 여부를 기준으로 판단해야 합니다.
| 공정 | 주요 위험 요소 | 점검 내용 |
|---|---|---|
| 굴착 | 지반 붕괴 | 흙막이 안정성 |
| 거푸집 | 처짐 | 지지 간격 확인 |
| 동바리 | 전도 | 연결 상태 점검 |
| 타설 | 과하중 | 하중 분산 확인 |
점검 결과는 경미, 보완 필요, 즉시 시정 등으로 구분됩니다. 즉시 시정 항목은 공사 중단 조치가 동반될 수 있습니다. 구조적 위험이 해소되지 않으면 후속 공정 진행이 제한됩니다.
정기안전점검 기록은 사고 발생 시 책임 소재 판단의 기준이 됩니다. 시공사와 감리자의 관리 이행 여부가 기록으로 남습니다. 공정별 점검은 사고 예방을 위한 선제적 안전 장치입니다.
인접건축물 현황조사는 대형 공사 착수 전 주변 건축물의 상태를 사전에 기록하는 절차입니다. 굴착이나 지하 공사는 주변 지반에 영향을 미칠 수 있으며, 이로 인해 균열이나 침하가 발생할 수 있습니다. 사전 기록이 없으면 기존 결함과 공사 영향에 따른 손상을 구분하기 어렵습니다.
현황조사는 단순 사진 촬영에 그치지 않습니다. 균열 폭 계측, 기울기 측정, 바닥 수평도 확인 등 정량적 데이터 확보가 포함됩니다. 이 자료는 공사 전후 비교 기준으로 활용됩니다.
분쟁 예방 관점에서 현황조사는 필수 절차입니다. 공사 후 민원 발생 시 객관적 자료가 분쟁 해결의 근거가 됩니다.
조사 범위는 굴착 깊이와 인접 거리 기준으로 설정됩니다. 지하 굴착 깊이가 깊을수록 영향 범위가 확대됩니다. 구조 형식과 지반 조건에 따라 조사 대상 건물이 달라질 수 있습니다.
계측 방법에는 균열 게이지 측정, 레이저 수평 측정, 경사계 설치 등이 있습니다. 균열 위치와 폭은 도면상에 표시하여 기록합니다. 반복 계측을 통해 변화 여부를 추적할 수 있습니다.
공사 후 균열이 확대되었다는 주장이 제기될 경우 사전 조사 자료가 비교 기준이 됩니다. 기존 균열과 신규 균열을 구분할 수 있는 근거 자료로 활용됩니다. 객관적 수치 기록은 감정 절차에서도 중요한 자료가 됩니다.
현황조사는 시공사뿐 아니라 인접 건물주 보호 수단이기도 합니다. 사전 합의와 기록은 불필요한 갈등을 줄입니다. 공사 리스크 관리 차원에서 핵심 절차로 인식되고 있습니다.
하자진단은 준공 이후 발생한 결함이 설계 오류인지 시공 불량인지 여부를 기술적으로 분석하는 절차입니다. 균열, 누수, 결로, 바닥 기울기, 마감 탈락 등은 대표적인 하자 유형입니다. 단순 불편 수준을 넘어 구조적 영향 여부를 판단하는 것이 중요합니다.
건축 하자는 공종별로 책임 기간이 다릅니다. 방수, 마감, 구조 등은 각각 다른 담보 기간이 적용됩니다. 하자진단은 결함 발생 시점과 원인을 분석하여 책임 범위를 구분합니다.
현장 조사와 도면 검토를 통해 설계 기준과 실제 시공 상태를 비교합니다. 자재 변경이나 시공 방법 차이가 발견될 경우 하자 판단의 근거가 됩니다.
누수는 방수층 손상, 배수 설계 오류, 시공 미흡 등 다양한 원인으로 발생합니다. 열화상 장비와 수분 측정을 통해 누수 경로를 추적합니다. 구조 균열은 하중 집중, 재료 수축, 부등침하 등 원인 분석이 병행됩니다.
바닥 기울기 문제는 시공 오차 또는 구조 처짐이 원인일 수 있습니다. 구조적 문제일 경우 단순 마감 보수로 해결되지 않습니다. 원인 분석이 정확해야 보수 범위가 결정됩니다.
| 하자 유형 | 원인 분석 | 후속 조치 |
|---|---|---|
| 누수 | 방수층 손상 | 재시공 |
| 균열 | 하중 집중 | 구조 보강 |
| 결로 | 단열 미흡 | 단열 보강 |
| 기울기 | 처짐 | 구조 검토 |
하자 범위는 면적과 손상 깊이를 기준으로 산정됩니다. 단순 표면 보수인지 구조 보강인지에 따라 비용이 크게 달라집니다. 책임 기간 내 발생 여부도 중요한 판단 요소입니다.
진단 결과는 보수 협의 또는 소송 절차의 근거 자료로 활용됩니다. 객관적 기술 자료는 분쟁 해결 과정에서 핵심 증거가 됩니다. 하자진단은 감정 대응의 출발점이 되는 기술 절차입니다.
하자소송은 준공 이후 발생한 결함에 대해 시공사, 시행사, 설계자의 책임 범위를 법적으로 확정하는 절차입니다. 단순한 민원 제기와 달리 기술적 분석과 법적 판단이 동시에 이루어집니다. 특히 공동주택, 오피스텔, 상업시설 등 대규모 건축물에서는 구조적 하자가 장기 분쟁으로 이어지는 경우가 많습니다.
건축 하자는 미관 문제와 구조적 문제로 구분됩니다. 미관 하자는 보수로 해결되는 경우가 많지만, 구조 하자는 안전성과 직결되므로 책임 범위와 손해 규모가 크게 산정됩니다. 하자소송에서는 결함의 원인, 발생 시점, 설계 기준 충족 여부가 핵심 쟁점이 됩니다.
법원은 감정인을 지정하여 기술적 판단을 의뢰합니다. 감정 결과는 판결에 중요한 근거로 작용합니다. 따라서 초기 하자진단 단계에서 확보한 자료의 정확성과 객관성이 소송 결과에 직접적인 영향을 미칩니다.
감정 절차는 현장 조사, 도면 검토, 시공 기록 확인을 포함합니다. 감정인은 균열 폭, 누수 범위, 구조 변형 정도를 측정하고 설계 기준과 비교합니다. 설계와 시공 간 차이가 발견될 경우 책임 주체가 구분됩니다.
기술적 쟁점은 구조 안전성 저하 여부, 사용성 저해 정도, 보수 범위 산정에 집중됩니다. 단순 마감 결함인지 구조적 결함인지에 따라 손해배상 규모가 달라집니다. 구조 하자의 경우 보강 비용이 포함될 수 있습니다.
| 판단 항목 | 검토 내용 | 영향 |
|---|---|---|
| 설계 적합성 | 기준 충족 여부 | 설계자 책임 |
| 시공 적정성 | 시공 품질 | 시공사 책임 |
| 하자 발생 시점 | 담보 기간 내 여부 | 배상 범위 |
| 보수 비용 | 합리적 산정 여부 | 손해액 결정 |
손해배상 금액은 보수 공사 비용을 기준으로 산정됩니다. 구조 보강이 필요한 경우 공사비가 크게 증가할 수 있습니다. 법원은 감정 결과를 토대로 합리적인 보수 범위를 확정합니다.
판결 이후에는 배상금 지급 또는 보수 공사가 이루어집니다. 합의가 이루어질 경우 조정 절차로 종결되기도 합니다. 하자소송은 기술 자료 확보와 전략적 대응이 병행되어야 하는 법적 절차입니다.
하자보수보증금청구는 시공사가 하자 보수를 이행하지 않을 경우 예치된 보증금을 통해 보수 비용을 확보하는 절차입니다. 공동주택과 일정 규모 이상의 건축물은 준공 시 보증금이 예치됩니다. 이는 하자 발생 시 입주자 또는 관리 주체를 보호하기 위한 장치입니다.
보증금은 공종별 담보 책임 기간 동안 유지됩니다. 기간 내 발생한 하자에 대해 시공사가 보수를 거부하거나 지연할 경우 보증금 청구가 가능합니다. 청구 절차에는 하자 범위 확정과 비용 산정이 포함됩니다.
보증금 청구는 담보 책임 기간 내 발생한 하자에 한정됩니다. 하자 발생 사실과 범위를 입증해야 하며, 시공사에 보수 요청을 선행해야 합니다. 보수 불이행이 확인되면 보증 기관에 청구가 접수됩니다.
청구 절차는 하자 조사, 비용 산정, 보증기관 심사 순으로 진행됩니다. 보증기관은 제출 자료의 적정성을 검토합니다. 필요 시 추가 감정이 이루어질 수 있습니다.
보수 비용은 실제 공사비 기준으로 산정됩니다. 과도한 비용 청구는 인정되지 않으며, 합리적 범위 내에서 인정됩니다. 구조 보강이 필요한 경우 기술 검토 결과가 첨부되어야 합니다.
보증금은 하자 보수 목적 외에는 사용할 수 없습니다. 일부 하지만 인정되는 경우 부분 지급이 이루어집니다. 청구 과정에서 자료가 미흡하면 지급이 지연될 수 있습니다.
| 구분 | 필요 자료 | 목적 |
|---|---|---|
| 하자 범위 | 진단 보고서 | 객관적 입증 |
| 비용 산정 | 견적서 | 손해액 산정 |
| 보수 요청 기록 | 공문 | 이행 거부 확인 |
