[경기 용인] OO고등학교 정기안전점검

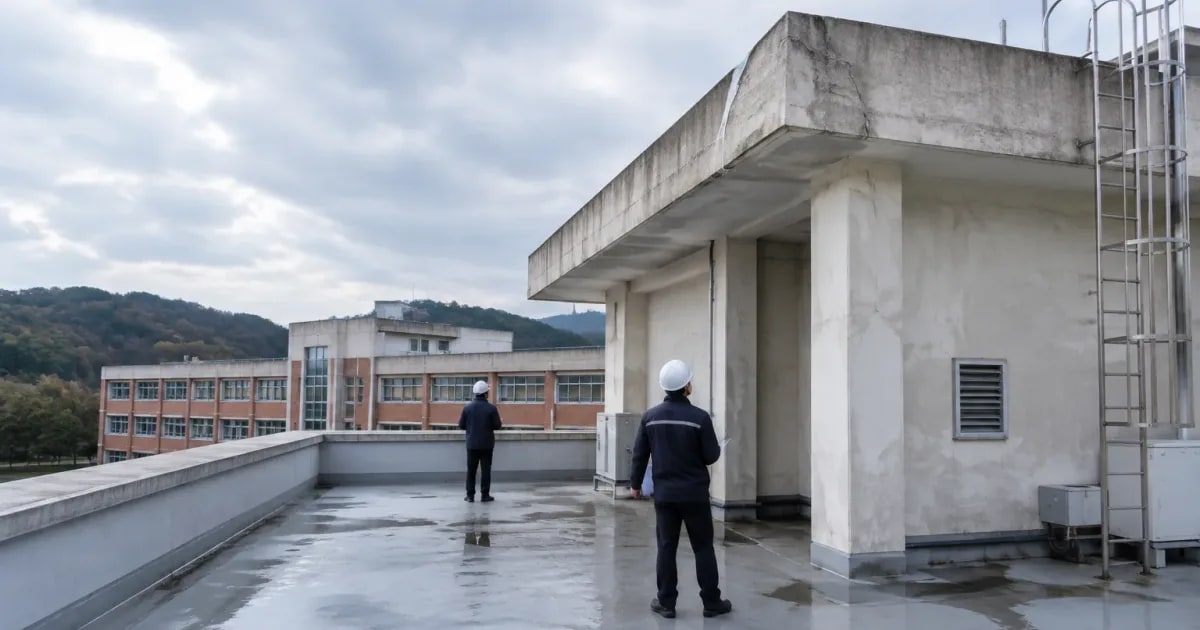

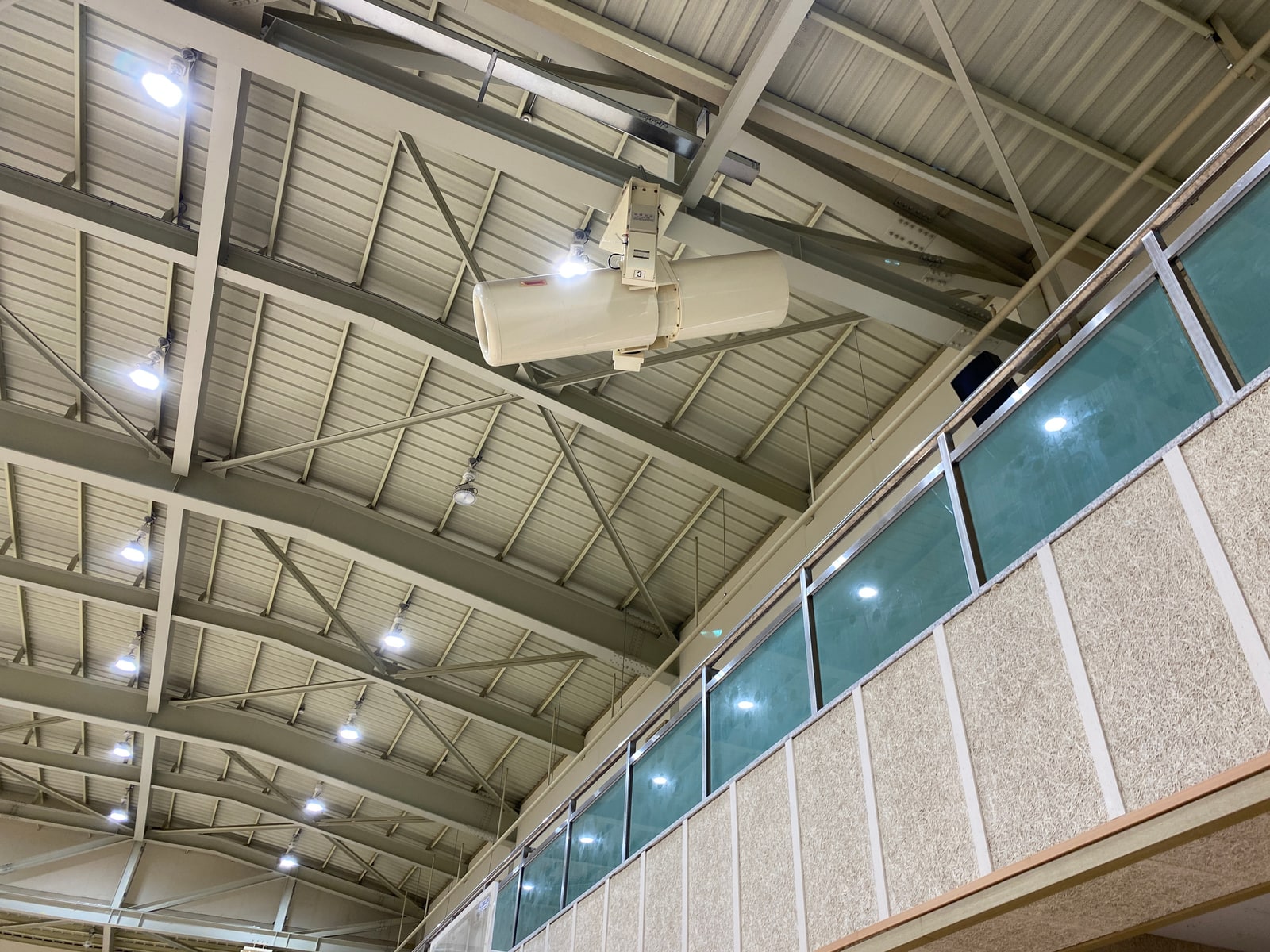

경기도 용인시 기흥구 소재 철근콘크리트구조 고등학교 교육시설을 대상으로 시설물의 안전 및 유지관리에 관한 특별법에 따른 제3종시설물 정기안전점검을 수행했습니다. 지붕층부터 지하 1층까지의 주요 구조체와 마감 부재의 외관 상태를 현장에서 조사하고 도면화 작업을 진행했습니다. 공중이용 부위와 외부 치장벽돌 등 취약 요소를 포함한 점검 절차와 기록 체계를 정리했습니다.

설계도서 보존 현황 검토와 내진설계 적용 여부 확인

현장 조사의 기준선을 잡으려면 기본 제원과 변경 이력 확인이 먼저입니다. 이에 따라 인허가 관청의 보관 서류를 관리주체가 가진 도서와 맞대어 보며 보존 현황을 살폈습니다.

• 건축물대장 및 건축물 현황도 확인
• 구조 평면도 및 부재 일람표 준공도서 검토
• 구조계산서 상 내진설계 규준 적용 여부 조사
• 시방서 및 지질조사서 등 미보존 도서 분류

건축물대장 및 준공도서류의 보존 상태 확인

건축물대장을 검토하여 해당 건축물이 사용 승인 이후 별도의 용도변경 없이 교육연구시설로 관리되고 있음을 확인했습니다.

관리주체가 보유한 준공도서류 중 건축 및 구조 도면은 비교적 양호하게 보존되어 있었습니다. 반면 시방서와 지질조사서, 기존 시설물관리대장 등은 보존되어 있지 않아 현장 육안조사로 구조체 상태를 실측 검증하는 방향으로 세부 계획을 수립했습니다.

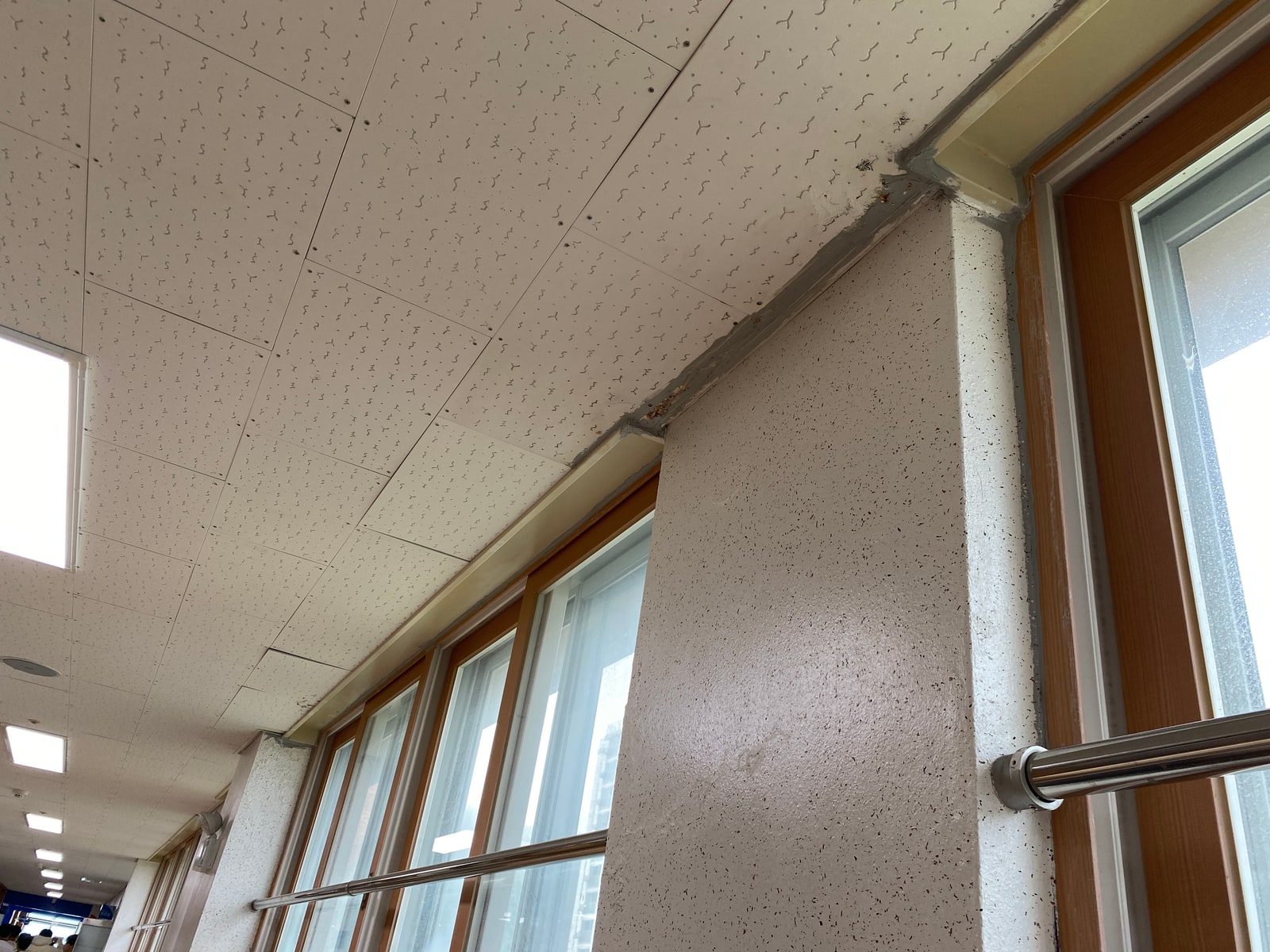

구조계산서 검토를 통한 내진설계 비적용 이력 파악

보존된 구조계산서를 분석한 결과 당해 건축물은 준공 당시 기준에 따라 내진설계가 적용되지 않은 시설물로 확인되었습니다. 내진설계 비적용 시설물은 지진 하중 발생 시 기둥이나 접합부 같은 취약 부위에 전단 균열이나 취성 파괴가 발생할 가능성이 상대적으로 높습니다. 이번 점검에서는 주요 프레임 부재의 접합 상태와 기존 균열의 진전 양상을 세밀하게 살피는 데 중점을 뒀습니다.

기존 유지관리 이력 분석과 조사 기본 방향 설정

2025년 하반기에 최초로 실시된 제3종시설물 정기안전점검인 만큼 기존 점검 이력 부재에 따른 불확실성을 해소해야 했습니다. 도면상에 표기된 구조 프레임의 위치와 실제 시공 상태의 일치 여부를 대조하고, 구조체 균열과 누수 흔적 등 노후화 결함을 빠짐없이 찾아내는 조사 동선을 확정했습니다. 외기 노출 부위와 지하층 등 환경적 취약 구간을 우선 점검 구역으로 지정했습니다.

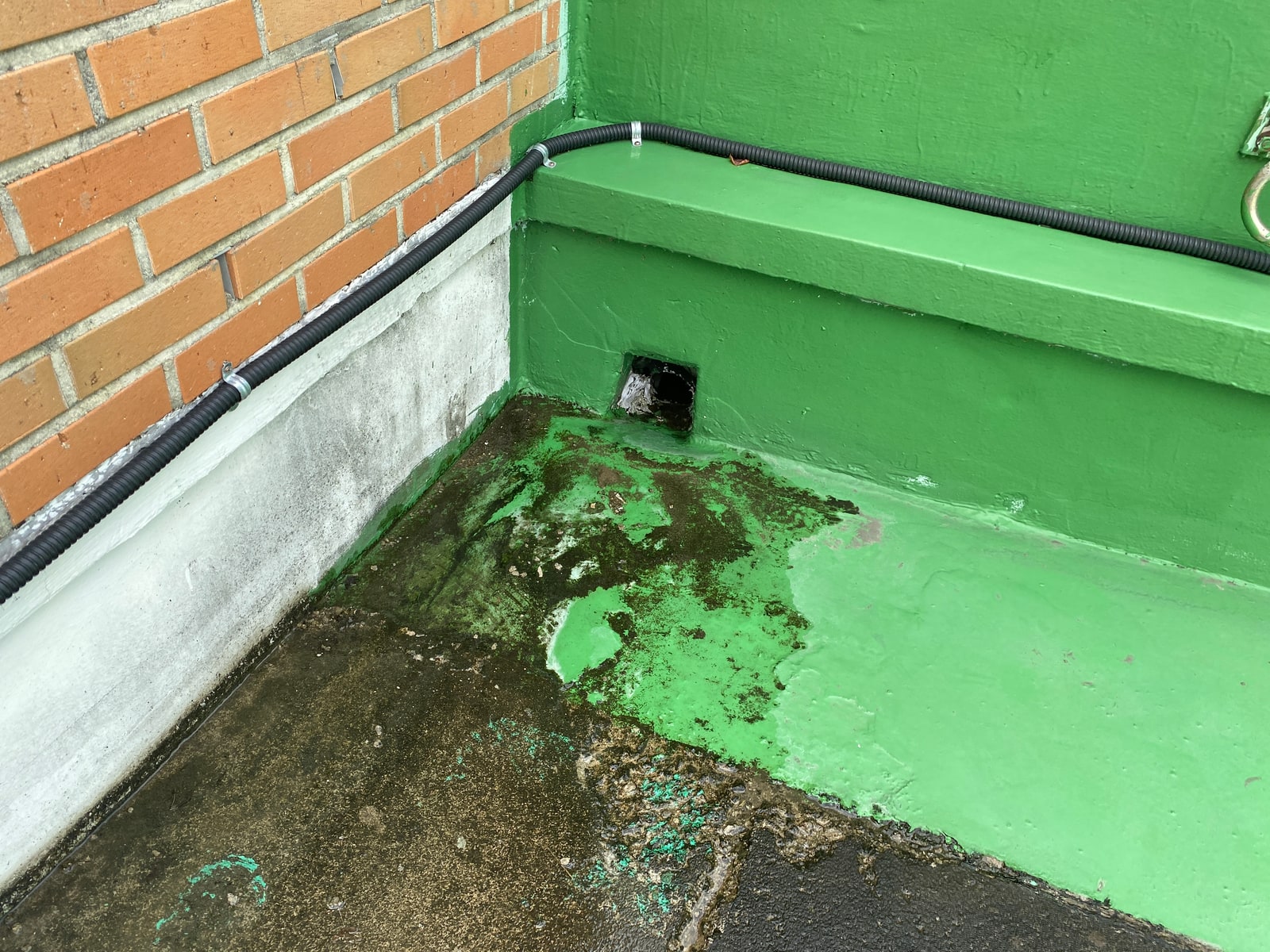

지붕층 파라펫 및 슬래브 부재의 외관 균열 조사

최상층과 지붕층은 환경 영향이 큽니다. 계절에 따른 온도 변화와 건조수축에 그대로 노출되는 탓에 난간벽과 슬래브 부재 균열을 집중 조사했습니다. 현장에서는 육안 관찰과 함께 균열 스케일을 대어 균열 폭과 길이, 진행 양상을 측정했습니다.

파라펫 수직균열 및 천장슬래브 망상균열 상태 확인

지붕층 외곽 파라펫 콘크리트 난간벽에서는 최대 폭 1.1mm, 길이 1,100mm의 수직균열이 확인되었습니다. 장기간 외기 노출에 따른 온도 신축과 콘크리트 건조수축이 누적되어 발생한 균열로 판단됩니다.

지붕층 천장슬래브 부위에서는 최대 폭 1.4mm, 길이 1,300mm 규모의 망상균열이 측정되었습니다. 슬래브 타설 초기 건조수축 균열이 외기 환경 영향으로 표면부에 점진적으로 확대된 형태로 조사되었습니다.

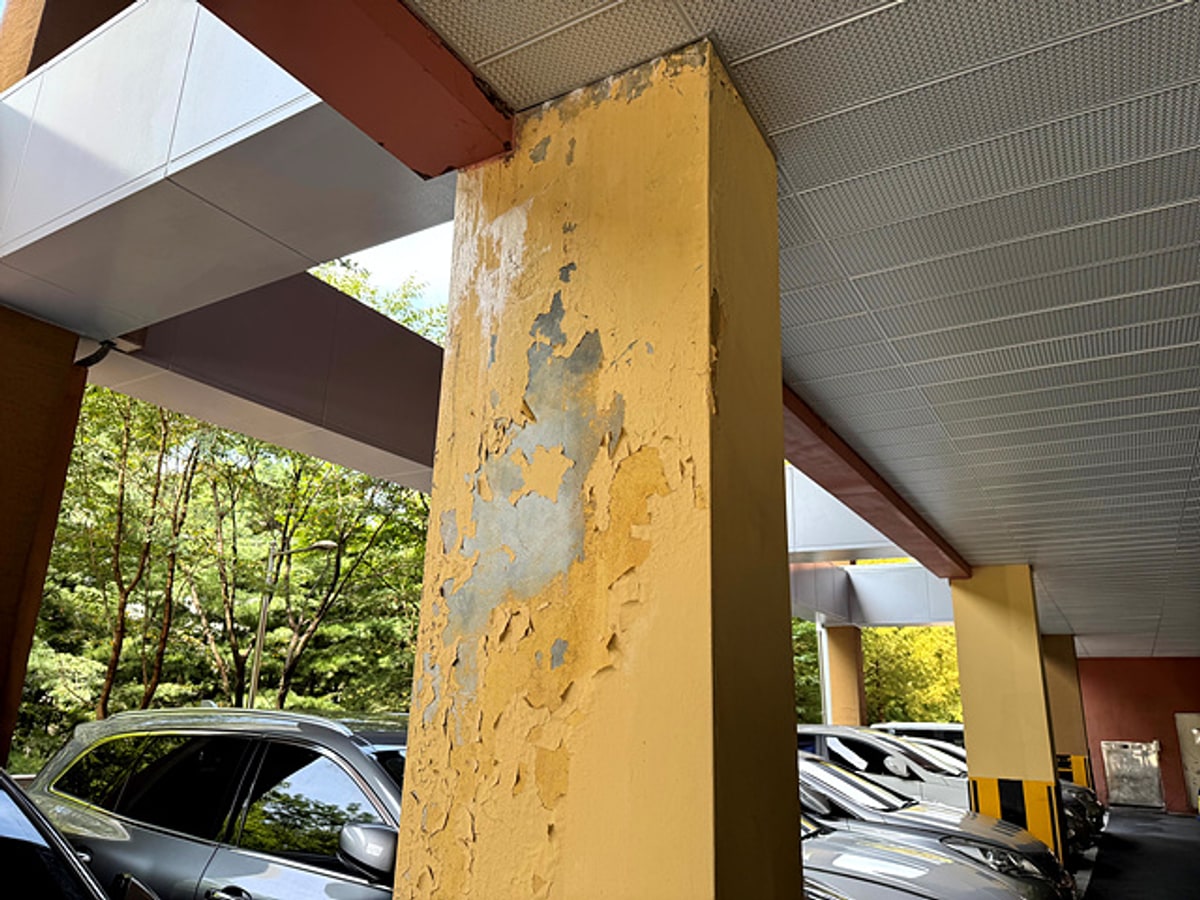

지상 1층 구조체 기둥의 단면 손상과 철근 노출 점검

보행자와 차량이 오가는 개방 구역 기둥은 외부 충격과 노후화가 겹쳐 손상이 번지기 쉽습니다. 이런 위험 요소를 고려해 지상 1층 기둥 부재의 단면 결손, 피복 박락, 내부 철근 노출 여부를 가까이서 확인했습니다. 부재 상태를 세밀히 살폈습니다.

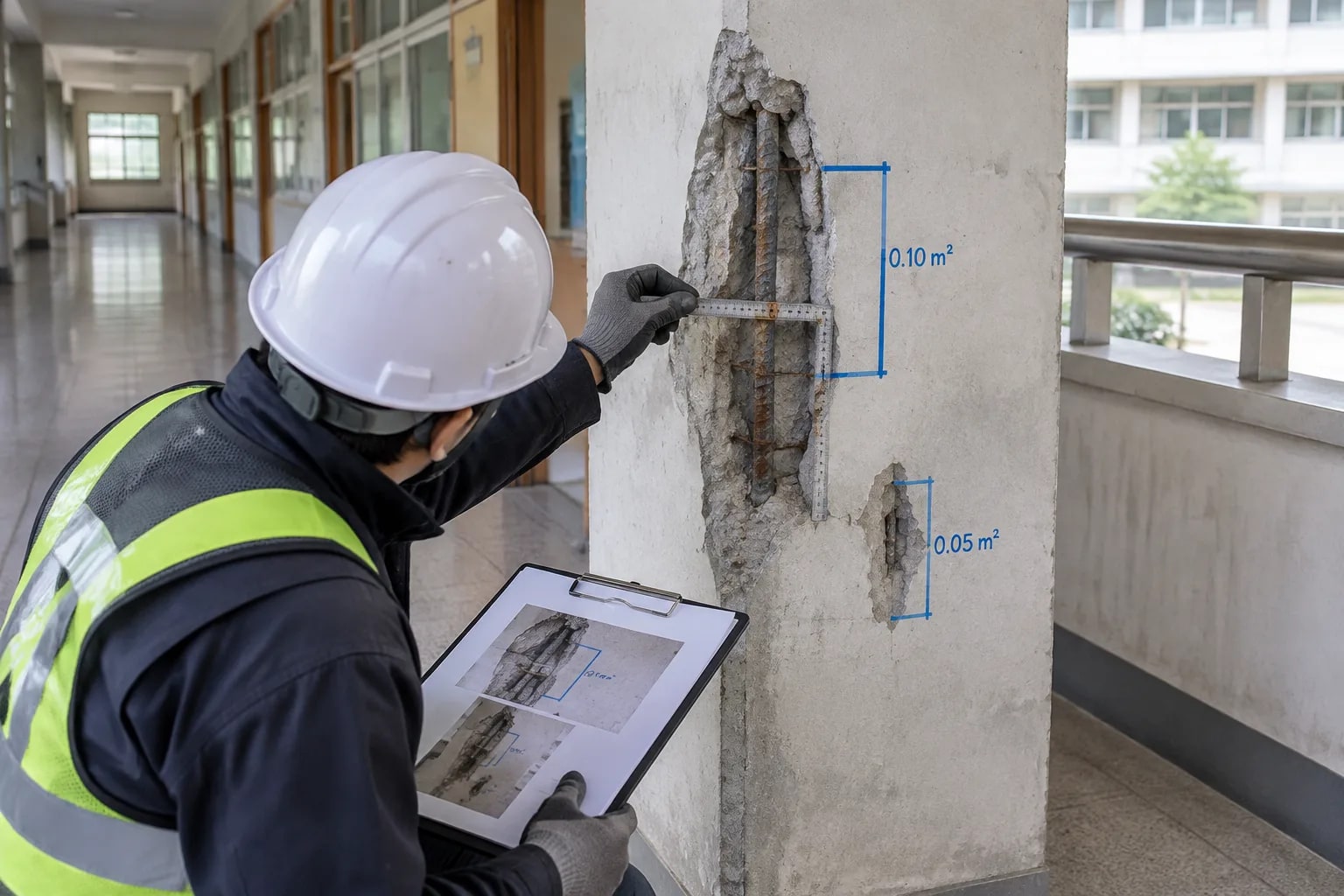

기둥 부재의 콘크리트 박락 및 철근 노출 실측 기록

지상 1층 주요 구조 기둥 모서리 부위에서 콘크리트 마감 박락과 함께 내부 철근이 외부로 드러난 결함이 확인되었습니다. 철근 노출 면적은 약 0.10㎡로 측정되었으며, 인접 부위에서 0.05㎡ 규모의 콘크리트 마감 박락이 추가로 조사되었습니다.

통행 과정에서의 외부 충격과 노후화가 복합 작용한 결과로 추정됩니다. 노출된 철근의 산화 진행을 방지하기 위한 단면 복구 조치가 필요한 상태입니다.

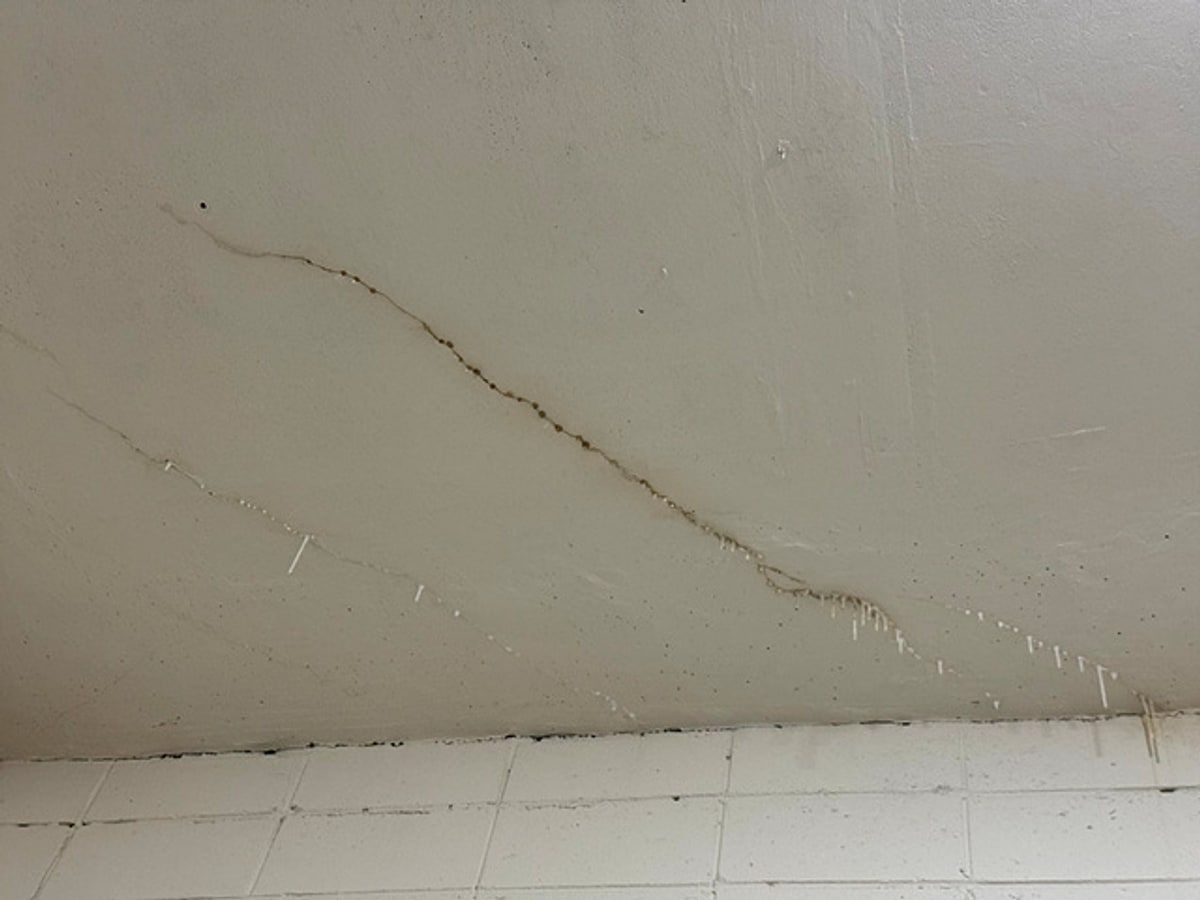

지상 각 층과 지하 1층 부재별 결함 양상 조사

지상 5층부터 지상 2층까지의 중간층과 지하 1층을 대상으로 부재별 결함 양상을 조사했습니다. 각 층의 사용 용도와 환경적 조건에 따라 구조체 균열, 비구조벽체 손상, 슬래브 누수 흔적의 위치와 형태가 상이하게 나타났습니다.

조사 위치	대상 부재	발생 결함 형태	손상 규모 및 현황
지상 5층	천장 텍스 마감재	누수 흔적	면적 약 0.4㎡ 누수 오염
지상 4층	조적벽체	표면 균열 및 누수 흔적	면적 약 0.7㎡ 누수 흔적
지상 1층	계단실 접합부	슬래브, 벽체 접합부 이격	최대 폭 0.3mm, 길이 2,500mm
지하 1층	바닥 및 천장슬래브	마감균열 및 누수 흔적	균열 폭 0.4mm 및 누수 0.3㎡

지상층 조적벽체 누수흔적 및 접합부 이격 조사

지상 5층과 4층 구간에서는 천장 텍스 마감재와 조적벽체에서 과거 우수 유입 등으로 인한 누수 흔적이 발견되었습니다. 지상 5층 천장 텍스 부위에는 0.4㎡ 규모의 오염 흔적이 남아 있었고, 지상 4층 조적벽체 표면에서도 0.7㎡ 면적의 누수 자국이 관찰되었습니다. 계단실 벽체와 슬래브 접합부에서는 이질재 접합부 거동과 건조수축으로 인한 폭 0.3mm, 길이 2,500mm의 틈새 이격이 확인된 상태입니다.

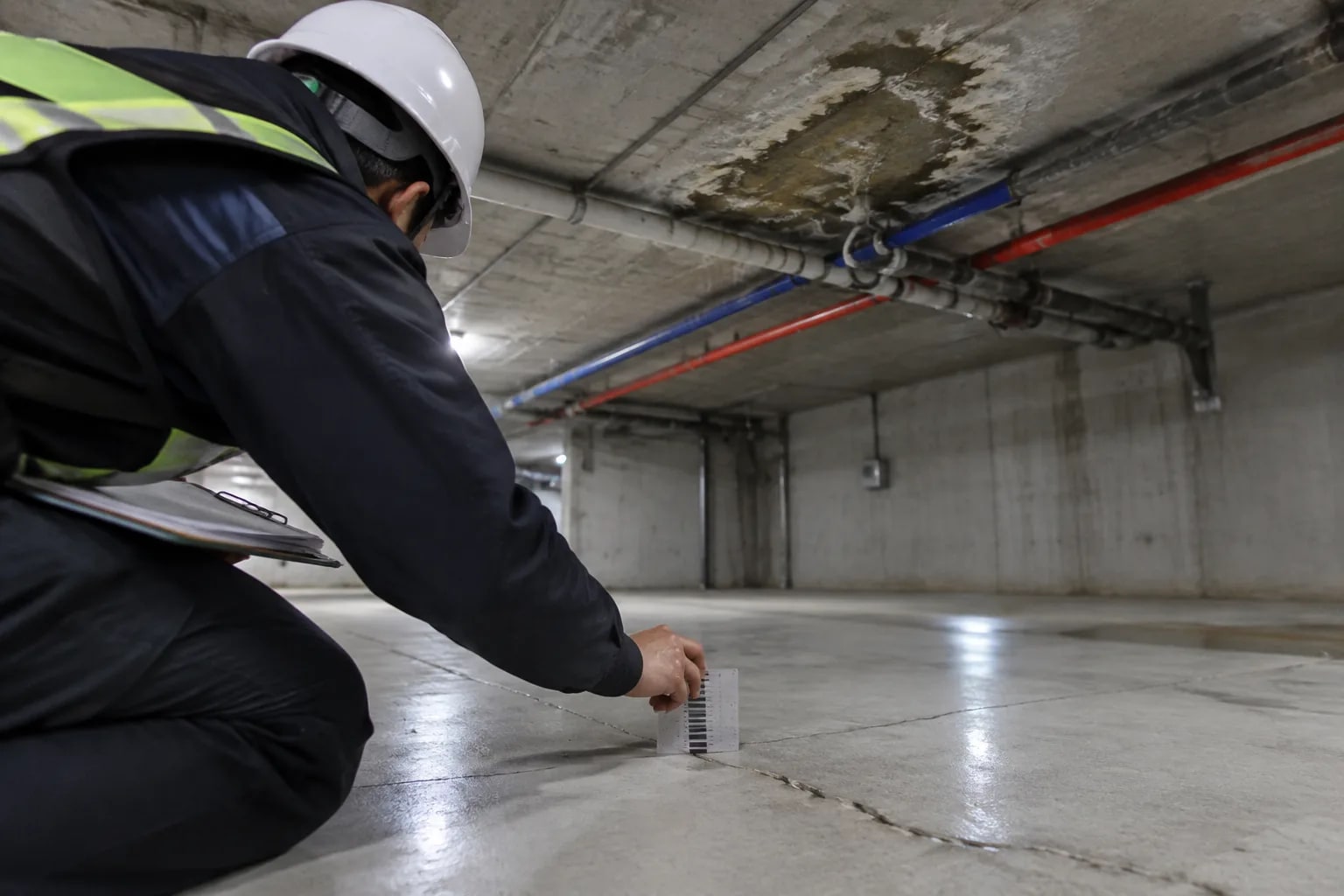

지하 1층 바닥 및 천장슬래브의 결함 확인

지하 1층 바닥슬래브 표면에서는 폭 0.4mm, 길이 2,500mm 수준의 마감 균열이 관측되었습니다.

천장슬래브 하부에서는 배관 주변 노후화와 상부 침투수로 추정되는 누수 흔적이 각각 0.3㎡ 및 0.2㎡ 규모로 조사되었습니다. 지하 공간 특성상 습윤 환경에 노출되어 있으므로 백태 형성이나 추가 누수 확산 여부를 지속해서 관찰할 필요가 있습니다.

지하 조적벽체 경사균열의 위치와 진행 상태 점검

지하 1층 조적벽체에서는 개구부 주위와 단부 구간을 따라 폭 0.3mm, 길이 5,000mm에 달하는 경사균열이 확인되었습니다. 상부 하중 전달과 조적벽체 단부의 응력 집중에 의해 발생한 균열로 분석되었습니다. 현시점에서 구조적 위험으로 급격히 발전할 가능성은 낮으나 균열 폭 변화와 벽체 면외 방향 거동을 추적 관리해야 합니다.

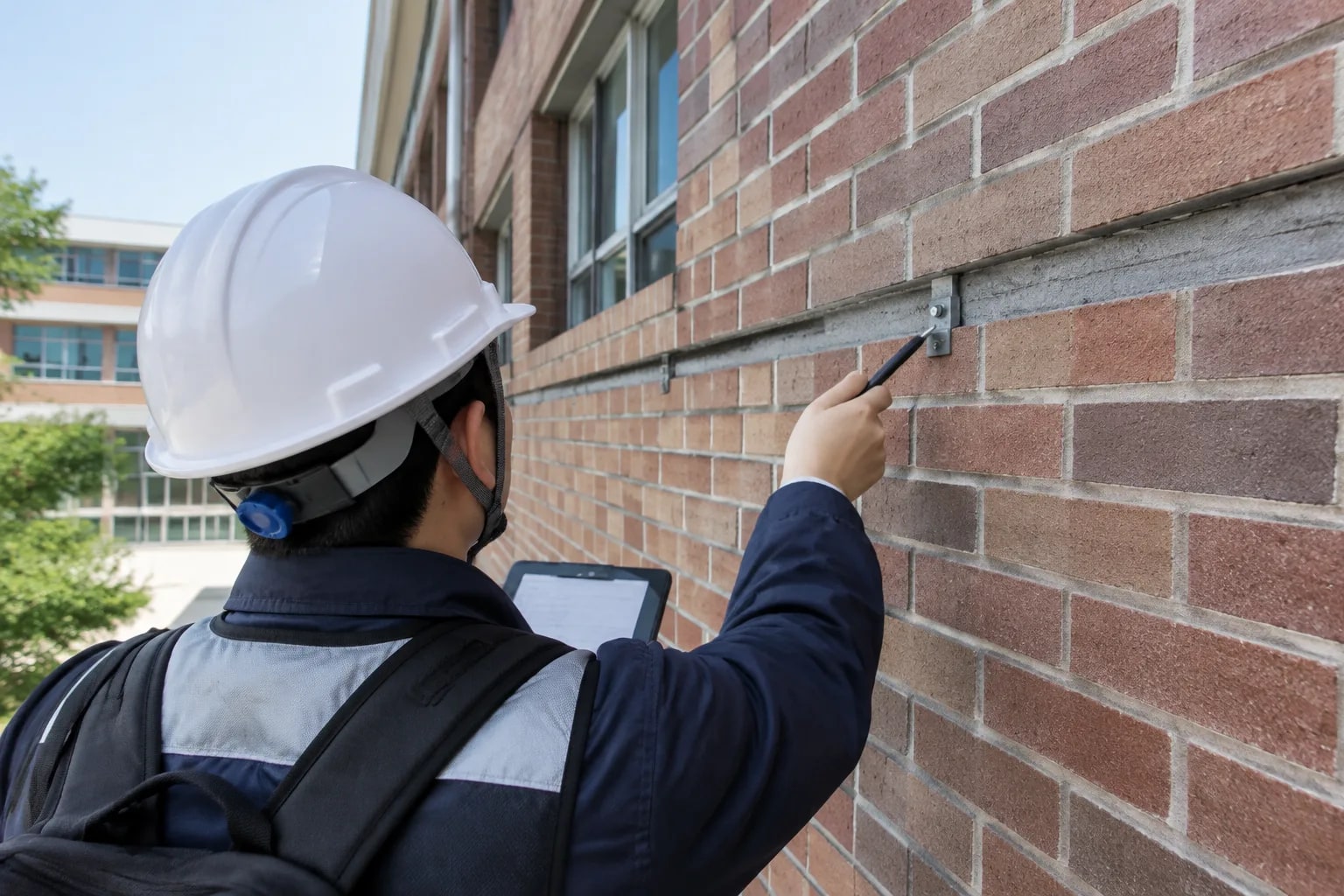

외부 치장벽돌의 층간구분 상태 및 지지 안전성 점검

학교 외벽에 시공된 치장벽돌을 대상으로 연속 설치 여부와 층간구분 설치 상태를 전수 점검했습니다. 외벽 치장벽돌은 지진이나 풍하중 작용 시 면외 전도 위험이 있으므로 지지 긴결철물과 긴결 상태를 기준에 따라 분류했습니다.

132실 대상 치장벽돌 설치 유형 및 접합 상태 분류

조사 대상 고등학교 외벽의 치장벽돌은 1실 기준 벽면적 46.5㎡를 적용하여 총 132실로 구획해 점검을 실시했습니다. 현장 전수 조사 결과 132실 모두 층마다 하중을 분담하는 층간구분 방식으로 설치되어 있었습니다. 전반적인 벽돌 면의 균열이나 배부름 현상은 두드러지지 않았으나, 하부 지지부 및 긴결 상태에 대한 확인을 거쳤습니다.

층간구분 보강 및 보수 대상 부위의 도면화 기록

치장벽돌 점검 결과에 따라 보강이나 보수가 필요한 부위를 선별했습니다. 해당 부위는 외벽 입면 전개도에 구획 번호와 결함 내용을 맵핑하여 유지관리 단계에서 우선 조치할 수 있도록 도면화 작업을 완료했습니다.

공중이용 부위 점검 및 외관조사망도 작성 절차

학생과 교직원이 상시 이용하는 공중이용 부위의 안전 상태를 확인한 뒤, 현장에서 기록한 모든 결함 자료를 캐드 기반 외관조사 현황도로 정리했습니다. 규정된 절차에 따라 객관적인 도면화 과정을 진행했습니다.

1. 공중이용 부위 육안 점검: 통학로 보행 포장재 파손 여부와 지하 환기구 덮개 체결 상태 확인
2. 현장 결함 번호 부여: 부재별 손상 사진과 점검 체크리스트의 조사 항목을 1대1 매칭
3. CAD 기반 현황도 작성: 평면도 및 입면도 상에 균열, 박락, 누수 위치를 부호로 맵핑

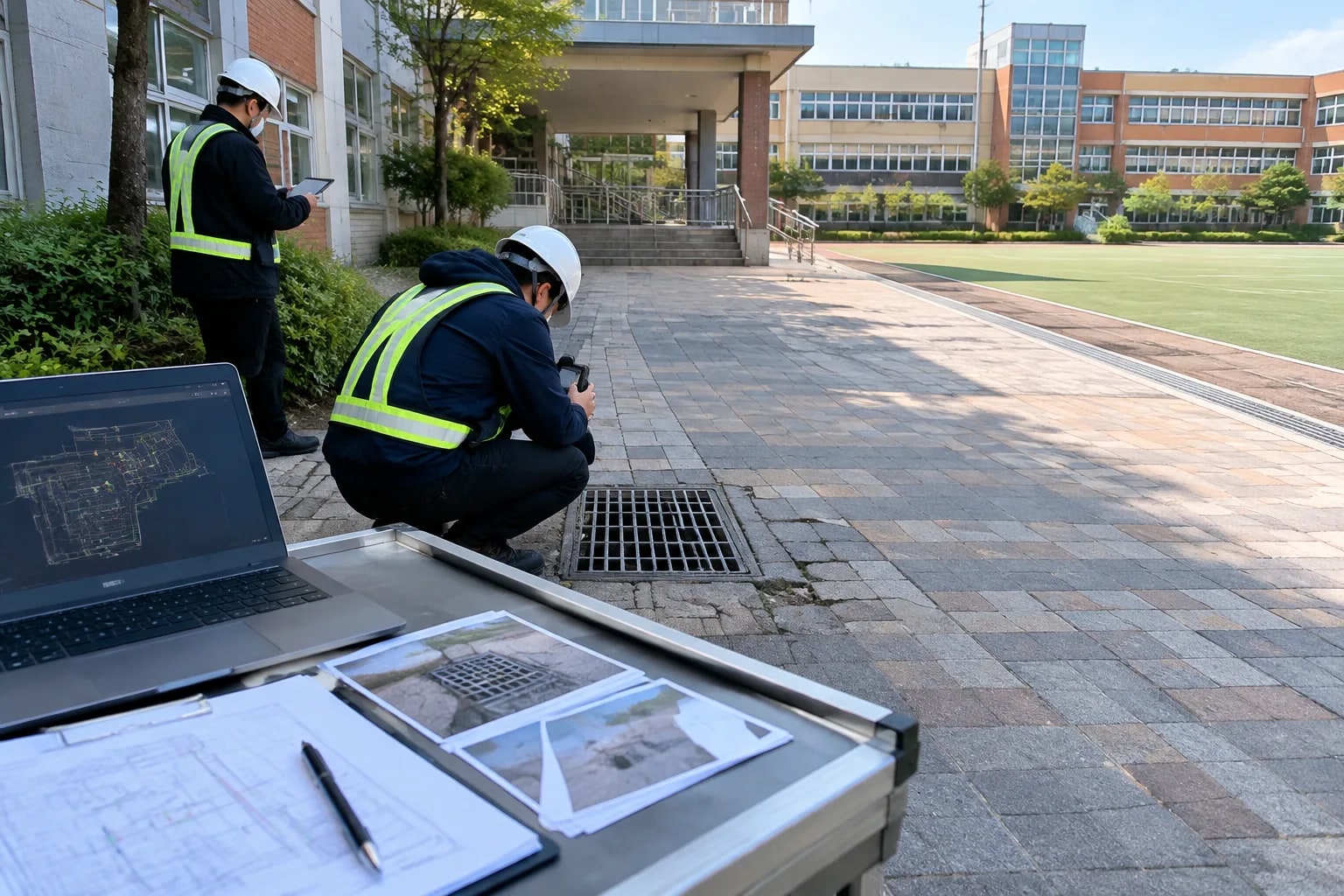

보행로 도로포장 및 환기구 덮개 상태 육안 점검

학교 진입로와 건물 주변 보행로 도로포장 상태를 대상으로 지반 침하나 포장 균열 발생 여부를 육안 점검했습니다. 외부 지하 환기구 상부에 설치된 스틸 그레이팅 덮개는 지지 프레임 변형이나 체결 볼트 상태를 확인했습니다. 도로부 신축이음 장치는 해당 사항이 없는 것으로 조사되었습니다.

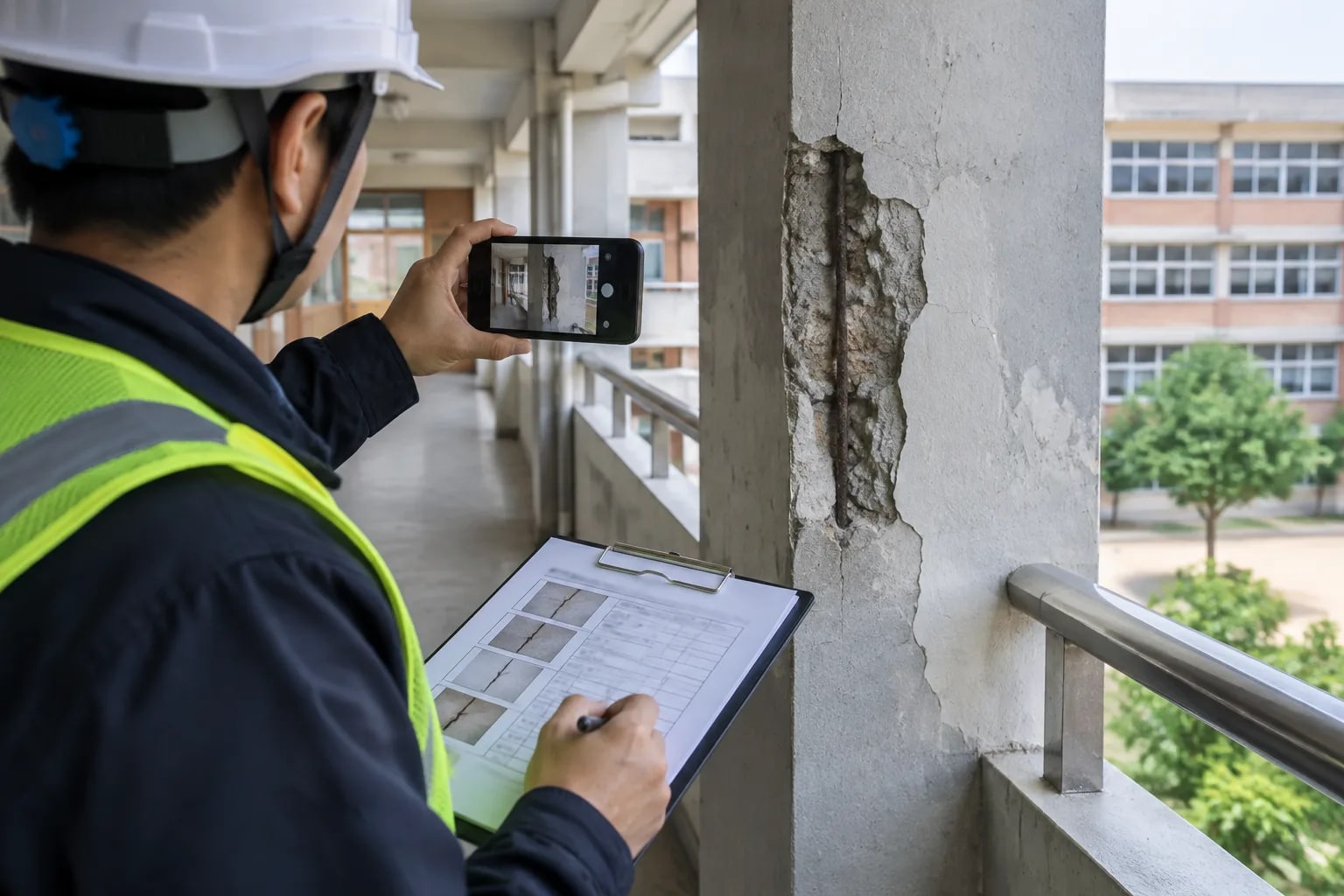

체크리스트 기반 결함 사진 정리 및 위치 번호 부여

지붕층부터 지하 1층까지 드러난 결함은 표준 체크리스트에 담았습니다. 손상 위치별로 번호를 매긴 뒤 실측한 균열 폭과 길이, 면적을 사진 대지와 맞췄습니다. 이 관리 번호는 추후 보수 이력을 관리할 기초 자료가 됩니다.

CAD 도면을 활용한 부재별 외관조사 현황도 작성

실측된 결함 데이터는 시설물의 준공 CAD 도면 위에 위치별 기호와 주기를 부여하여 외관조사 현황도로 완성했습니다. 기둥 철근 노출, 슬래브 망상균열, 조적벽체 경사균열 등 각 결함의 물리적 위치와 영향 범위를 도면상에 시각화했습니다. 관리주체가 결함 위치를 한눈에 파악하고 효율적인 유지관리 대책을 수립할 수 있도록 정리했습니다.

자주 묻는 질문

교육시설 정기안전점검의 법적 근거와 점검 주기는 어떻게 됩니까?

시설물의 안전 및 유지관리에 관한 특별법상 제3종시설물로 지정된 대상은 반기에 1회 이상 점검을 거쳐야 합니다. 학생과 교직원이 생활하는 공간의 잠재적 위험 요인과 구조 결함을 미리 찾아내기 위한 법정 절차에 해당합니다.

내진설계가 적용되지 않은 노후 학교 건물은 어떤 항목을 중점 조사합니까?

내진설계 비적용 시설물은 횡하중에 대한 저항 능력이 취약할 수 있으므로 주요 구조 프레임의 전단균열, 보-기둥 접합부 이격, 기둥 단면 손상 여부를 집중적으로 확인합니다. 비구조재인 조적벽체의 균열과 전도 위험성도 중요 조사 대상입니다.

외벽 치장벽돌 점검에서 층간구분 여부가 중요한 이유는 무엇입니까?

치장벽돌이 층별로 지지되지 않고 연속으로 높게 쌓이면 자체 하중과 지진력에 의해 벽체가 바깥으로 탈락할 위험이 커집니다. 층간구분이 적용되어 층마다 하중이 분산 지지되고 있는지, 긴결철물이 적절히 시공되었는지를 점검해 탈락 사고를 예방합니다.

외관조사 현황도는 실제 유지관리에 어떻게 활용됩니까?

균열, 철근 노출, 누수 등 현장에서 발견된 결함의 위치와 규모를 CAD 도면상에 표기한 도서입니다. 관리주체가 취약 부위를 직관적으로 확인하고 우선순위에 따른 보수 계획을 수립하거나 후속 점검 시 진행 여부를 비교하는 기초 자료로 쓰입니다.
