[경기 용인] OO터널 정기안전점검

공용 중인 도로 방음터널은 상시 차량 통행 진동과 외부 온습도 변화에 노출되므로 주요 골조의 결함 여부를 주기적으로 점검해야 마땅합니다. 홈체크는 2025년 6월, 경기 용인 소재 도로 방음터널을 대상으로 정기안전점검을 완료했습니다.

현장에서는 주요 강재 골조, 기초 콘크리트, 투명 방음판, 방재설비의 구조적 결함과 유지관리 상태를 집중적으로 조사했습니다.

시설물 제원 및 준공도서 사전 검토

현장에 나가기 앞서 구조적 특성에 맞춘 점검 동선을 세우고자 준공도서와 설계자료부터 살폈습니다. 아치형 지붕과 벽체 패널, 지주 기초가 연결된 복합 구조물 특성상 하중이 전달되는 경로와 취약 구간을 미리 파악해 둘 필요가 있었기 때문입니다.

1. 준공도면(일반도, 표준단면도, 구조물 정면도) 대조를 통한 제원 확인
2. 구조계산서 및 부재별 단면 사양 분석
3. 과거 시설물통합정보관리시스템(FMS) 등록 이력 검토
4. 구조체 특성을 고려한 구간 분할 및 점검 체크리스트 구성

도로구조물 제원 및 구조 형식 분석

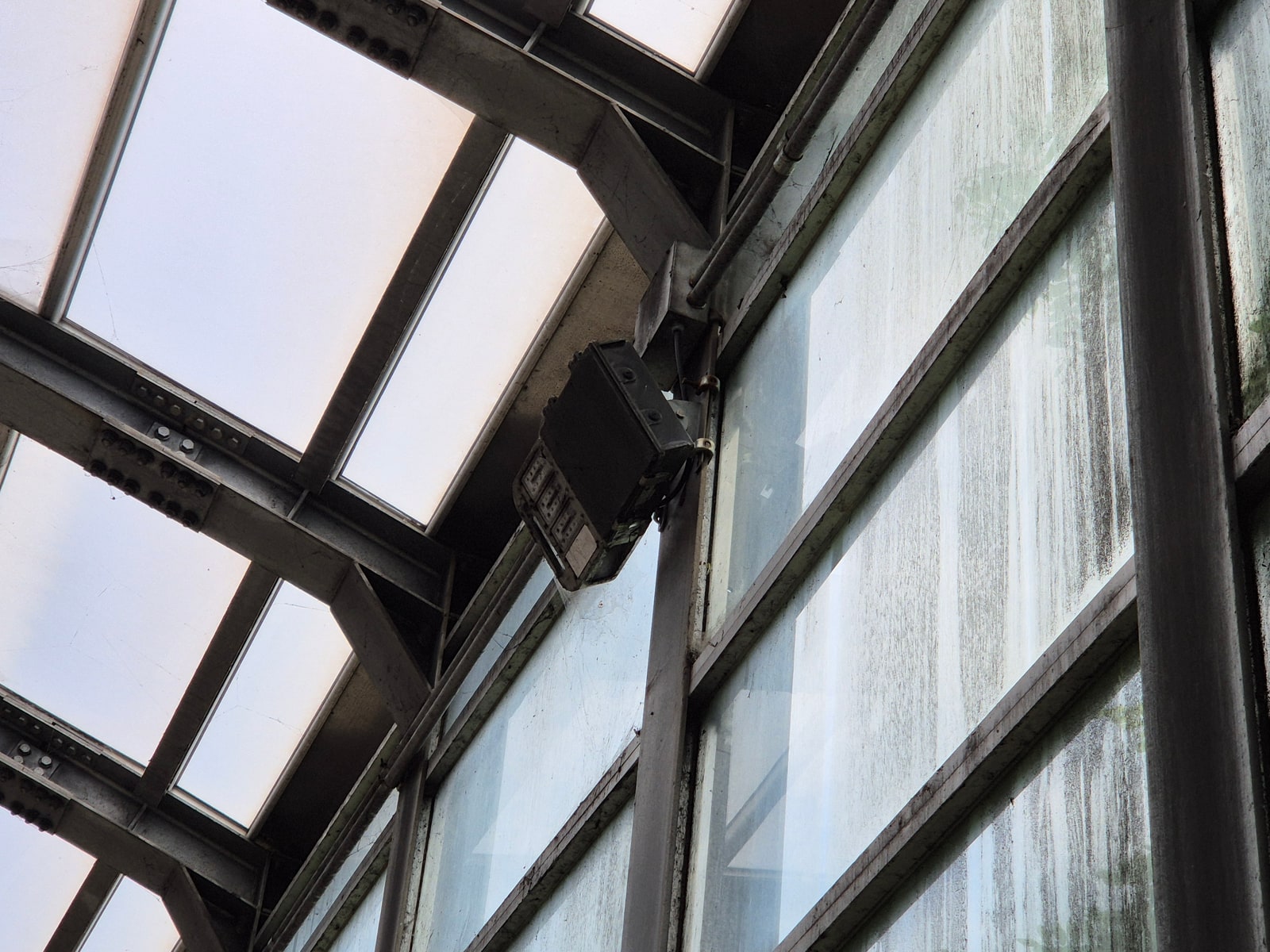

대상 시설물은 왕복 4차로 도로를 통과하는 아치 지붕형 방음터널입니다. 상부 지붕과 측벽은 강재 프레임에 강화유리 방음판을 거치한 구조 형식을 취하고 있습니다. 차량 통행에 따른 풍압과 지붕 적설 하중이 강재 주골조를 거쳐 하부 콘크리트 기초로 전달되는 기하학적 구조를 도면상에서 면밀히 대조했습니다. 줄자를 사용하여 현장 강재 지주의 단면 치수를 실측 대조하며 설계 도면과의 일치 여부도 함께 검토한 상태입니다.

점검 부위별 평가단위 및 범위 설정

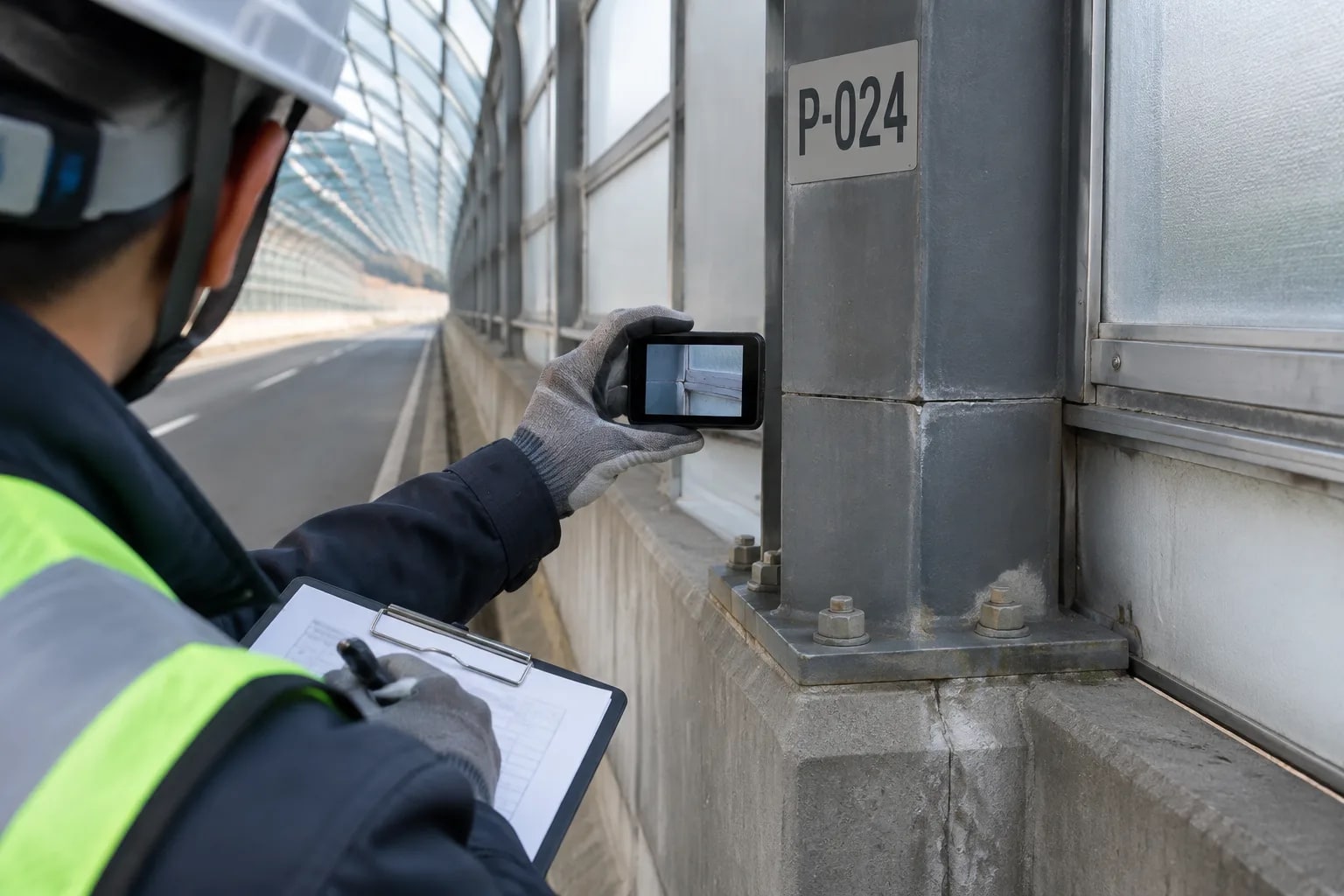

전체 구간을 균일한 기준으로 점검하기 위해 지주 번호 체계에 맞춰 세부 평가단위를 설정했습니다. 시설물안전법 세부지침의 제3종시설물 기준에 맞추어 주요시설(주골조, 보조골조), 일반시설(기초 콘크리트, 방음판), 부대시설(도로포장, 방재설비, 안전시설)로 영역을 분할했습니다. 차로 방향별로 조사 동선을 나누어 현장 결함 위치를 특정 지주 번호와 연계하도록 체계화한 셈입니다.

구조체 및 외관 상태 현장 정밀 육안조사

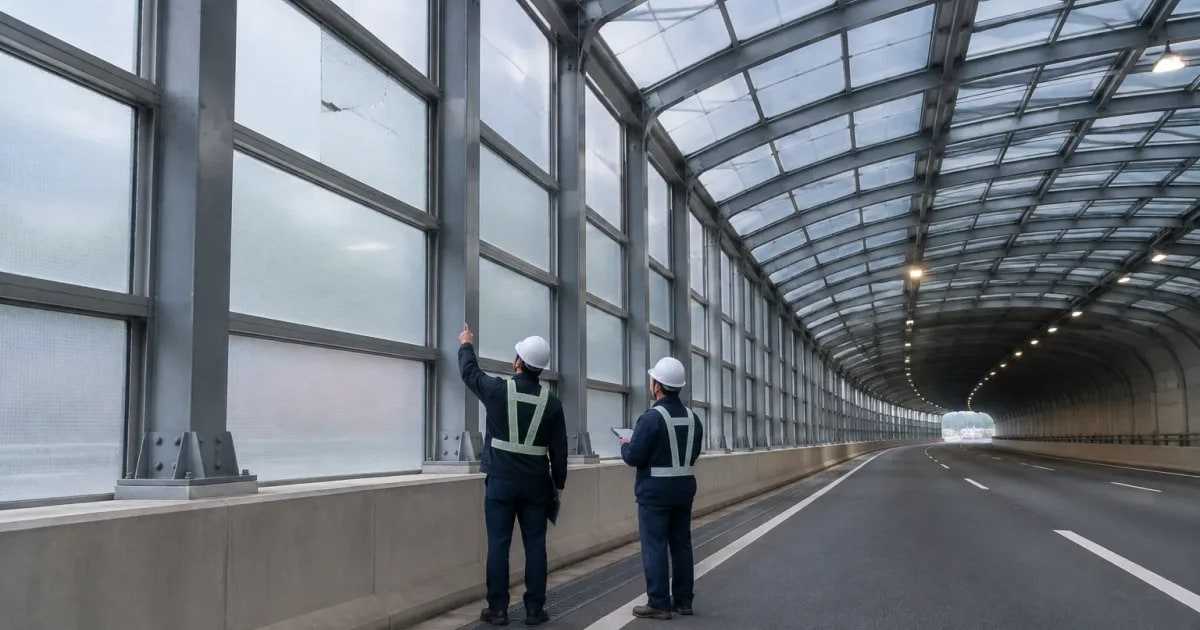

현장 육안조사는 상부 골조부터 기초 콘크리트와 외부 방음판까지 구조 부재 전체를 대상으로 삼았습니다. 내부 이동 동선과 고소 작업을 병행하여 부재 표면의 결함 상태는 물론 접합부 볼트가 제대로 물려 있는지도 직접 확인했습니다.

점검 부위	주요 조사 항목	현장 확인 방법
강재 주골조 및 보조골조	기욺, 좌굴, 부식, 도장 탈락	육안 관찰 및 제원 실측
골조 및 기초 연결부	볼트 체결 불량, 용접부 균열, 앵커 이격	타격 점검 및 토크 확인
기초 콘크리트	건조수축 균열, 표면 박리 및 파손	균열경 및 줄자 실측
투명 방음판	모서리 균열, 외력 파손, 프레임 이탈	확대경 및 정밀 육안 검사

강재 골조 부식 및 연결부 체결 상태 조사

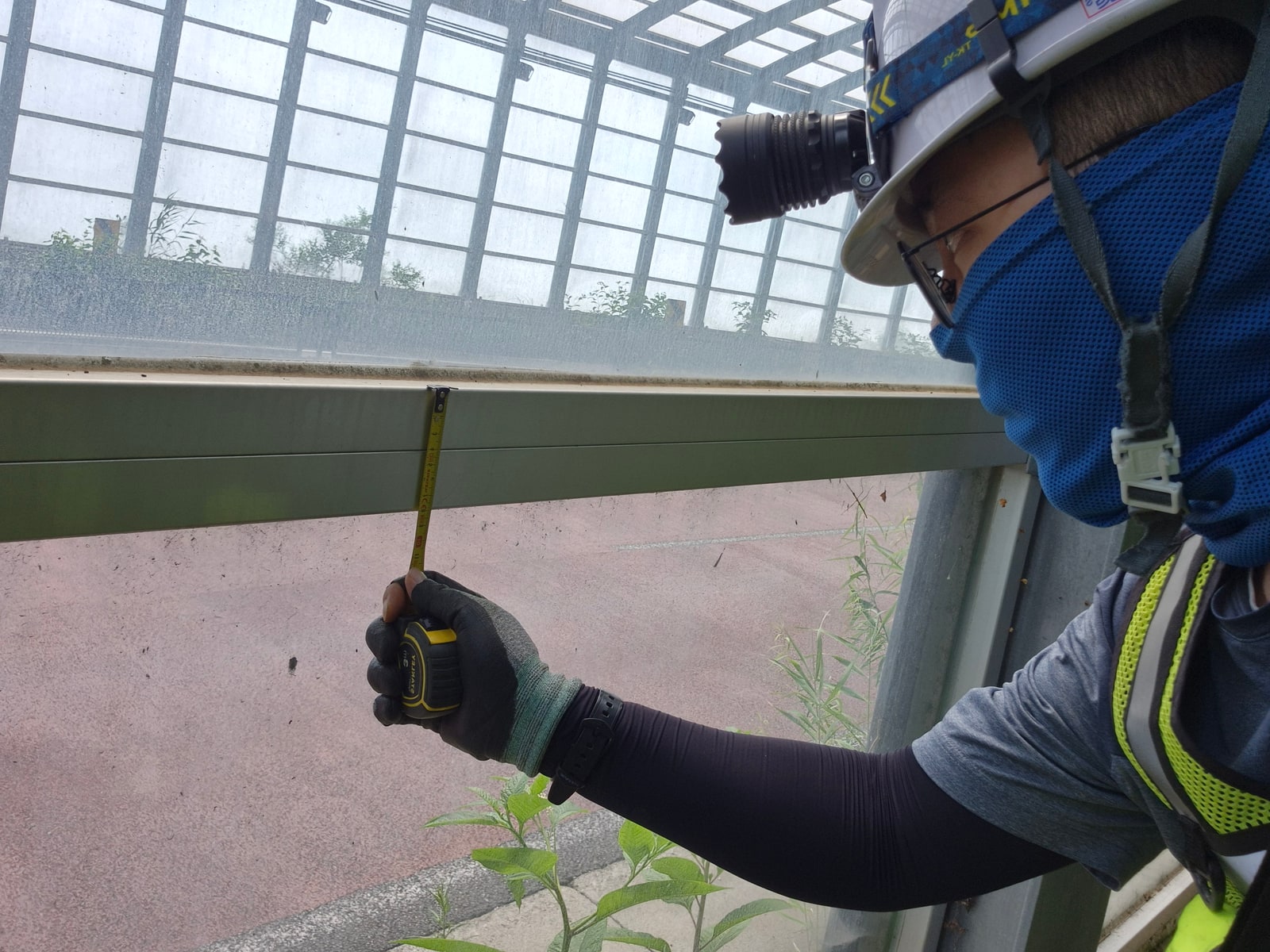

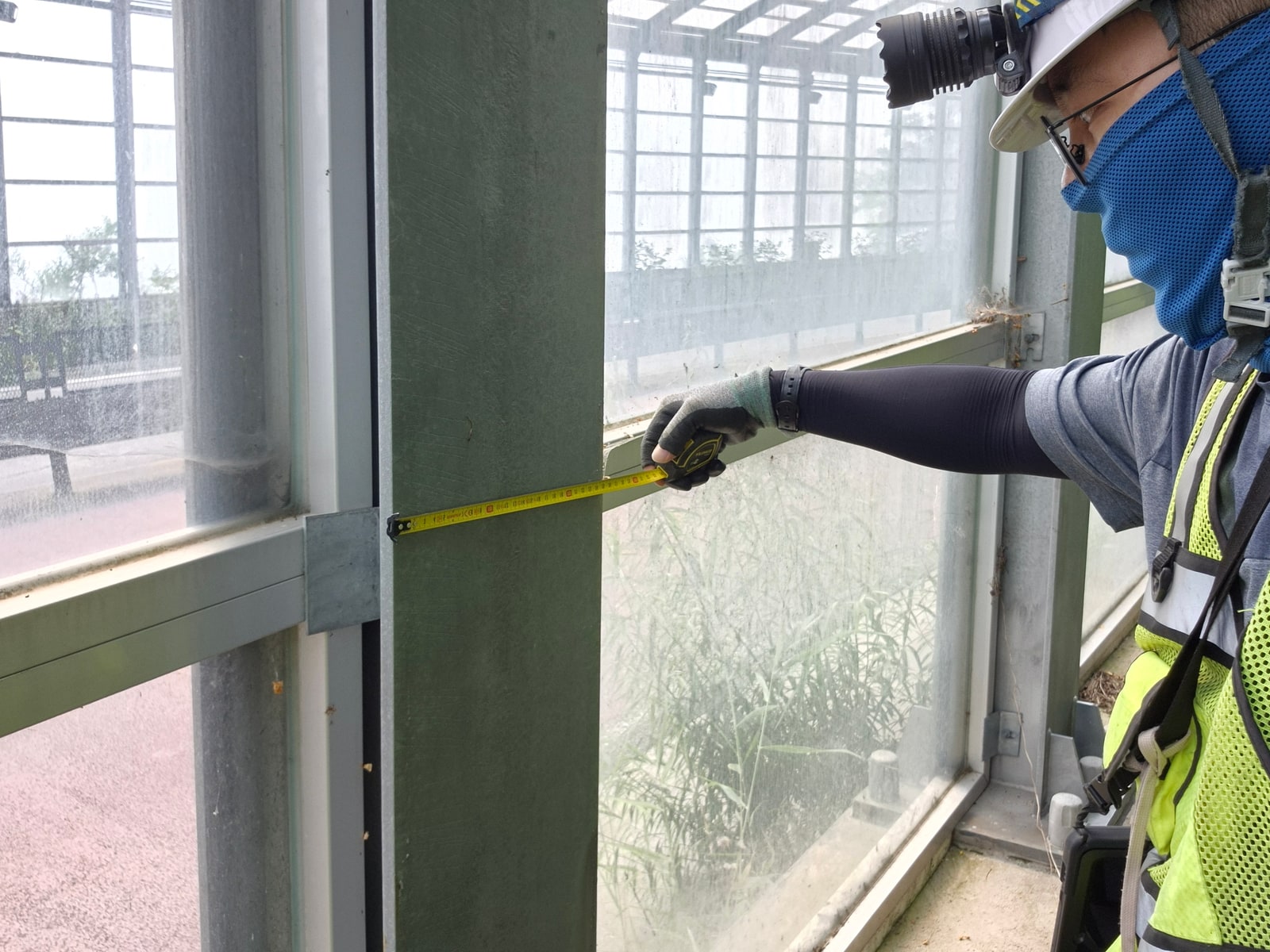

강재 주골조와 보조골조에서는 하중 집중에 따른 좌굴이나 영구 변형, 파단 흔적의 발생 여부를 중점적으로 살폈습니다. 주골조와 보조골조를 결속하는 고장력 볼트 체결부는 탈락이나 풀림이 없는지 두드림 검사를 실시하여 결속 상태를 확인했습니다. 지주 강재 표면 및 브래킷 접합부에서는 대기 노출과 차량 배기가스로 인한 경미한 점녹과 표면 부식이 관찰되어 결함 부위의 면적과 상태를 상세히 기록해 두었습니다.

기초 콘크리트 균열 및 단면 손상 점검

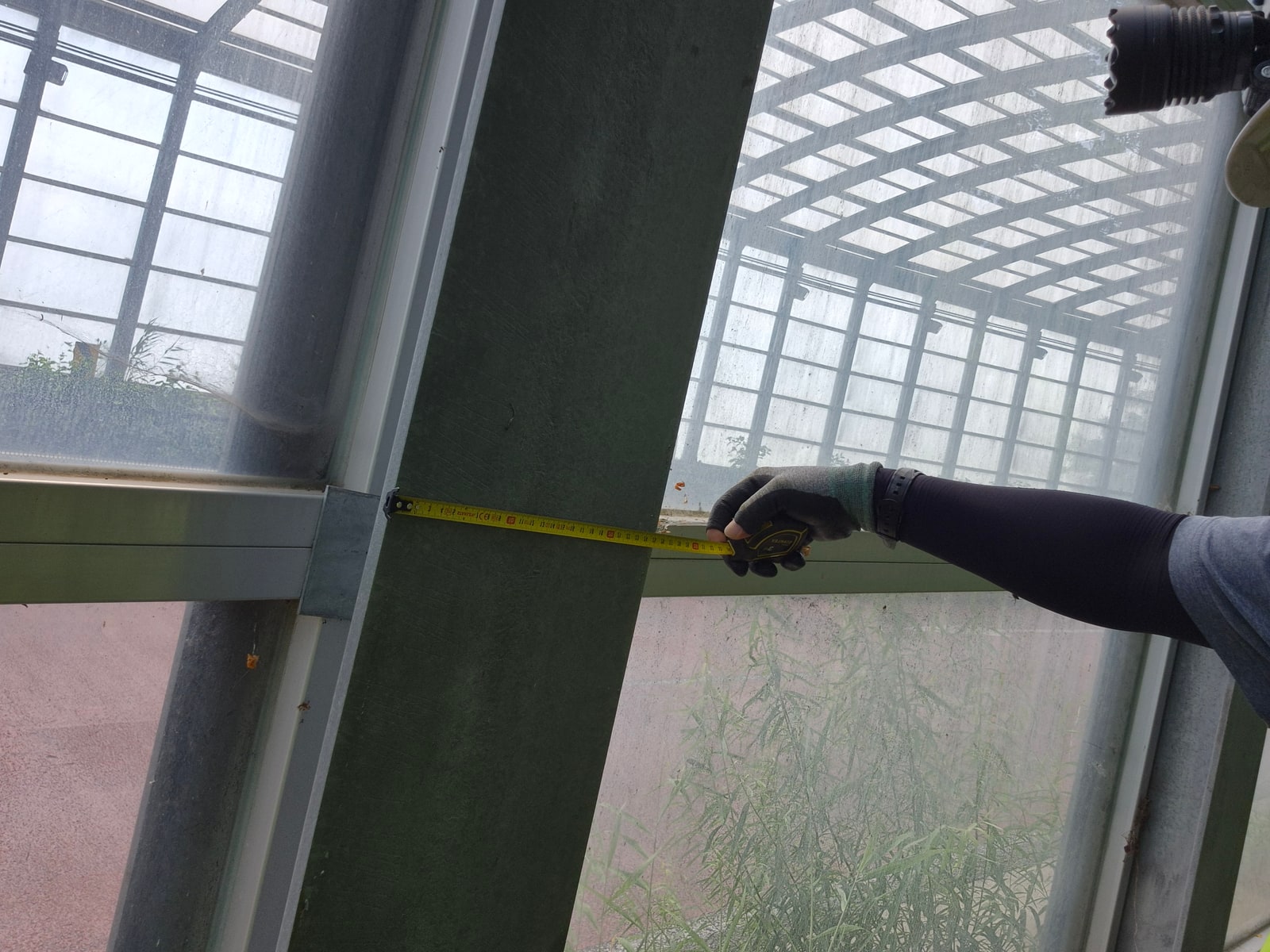

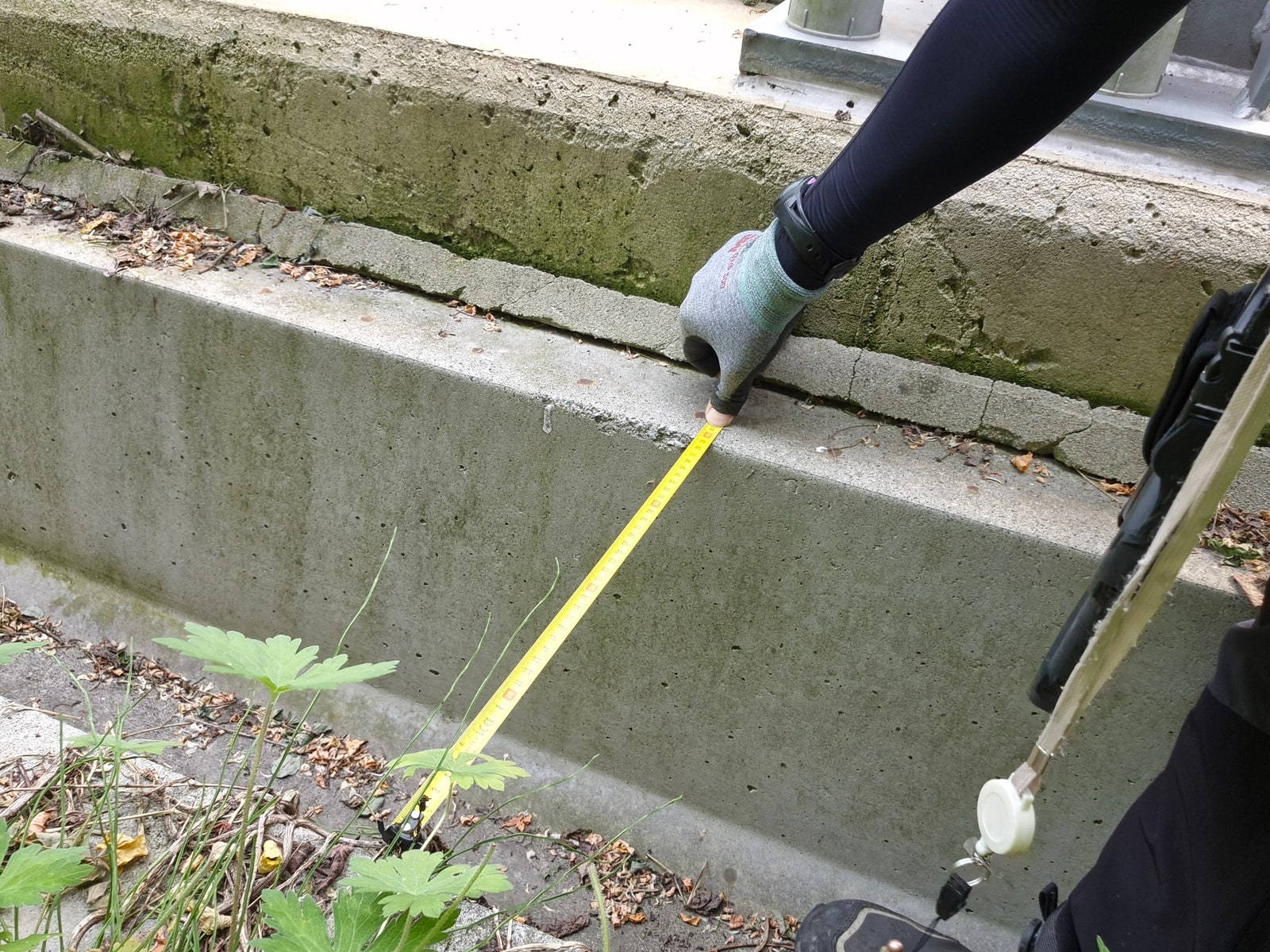

하부 기초 콘크리트는 강재 지주의 하중을 지반으로 분산하는 부재이므로 균열과 단면 결함을 세밀하게 확인했습니다. 지주 매립 앵커볼트 주변 콘크리트에서 건조수축 및 외기 온도변화에 기인한 미세 균열이 관찰되었습니다. 균열 확대경과 스케일자를 사용하여 균열 폭과 연장 길이를 직접 실측했습니다. 기초 콘크리트 표면 손상 부위의 규격을 측정하여 기록에 남겼고, 기초 신축이음부의 이격 상태 역시 줄자로 계측을 마쳤습니다.

투명 방음판 균열 및 파손 부위 실측

벽체와 지붕에 설치된 투명 방음판은 내풍압 지지와 파손 시 낙하 위험을 방지하기 위해 개별 판재의 균열 여부를 확인했습니다. 온도 신축과 프레임 접촉부 응력 집중 탓에 발생할 수 있는 방음판 모서리 균열 상태를 확인했습니다. 외부 충격에 따른 방음판 파손 여부를 살피고, 손상이 확인된 위치와 크기를 조사망도에 기록했습니다.

도로면 및 안전, 방재 부대시설 상태평가

차량의 원활한 주행성과 비상 상황 시 안전 확보를 위해 도로포장면과 방재 설비의 관리 상태를 체크리스트로 점검했습니다. 주행 안전 시설물과 소화용 기기류의 작동 환경을 현장에서 대조 확인했습니다.

• 터널 내부 아스팔트 콘크리트 포장면 균열, 소성변형, 포트홀 발생 여부
• 노면 배수구의 퇴적물 적체 및 통수 기능 확보 상태
• 비상 소화전 함체의 외부 변형, 파손, 개폐 기능 이상 유무
• 상부 유지관리용 점검로 발판 고정 및 추락방지 난간 연결 상태
• 터널 진출입부 가드레일 체결 및 완충재 손상 여부

터널 내부 도로포장면 및 배수 상태 확인

미끄럼방지 포장이 시공된 터널 내부 아스팔트 콘크리트 노면에서는 포트홀이나 단차 발생 여부를 집중적으로 관찰했습니다. 바퀴 하중이 반복 작용하는 윤중선 부근의 평탄성을 확인하고 포장 상태를 측정했습니다. 측면 배수 트렌치와 집수정의 토사 적체 여부와 통수 기능 유지 상태를 확인했습니다.

상부 점검로 및 가드레일 연결 상태 조사

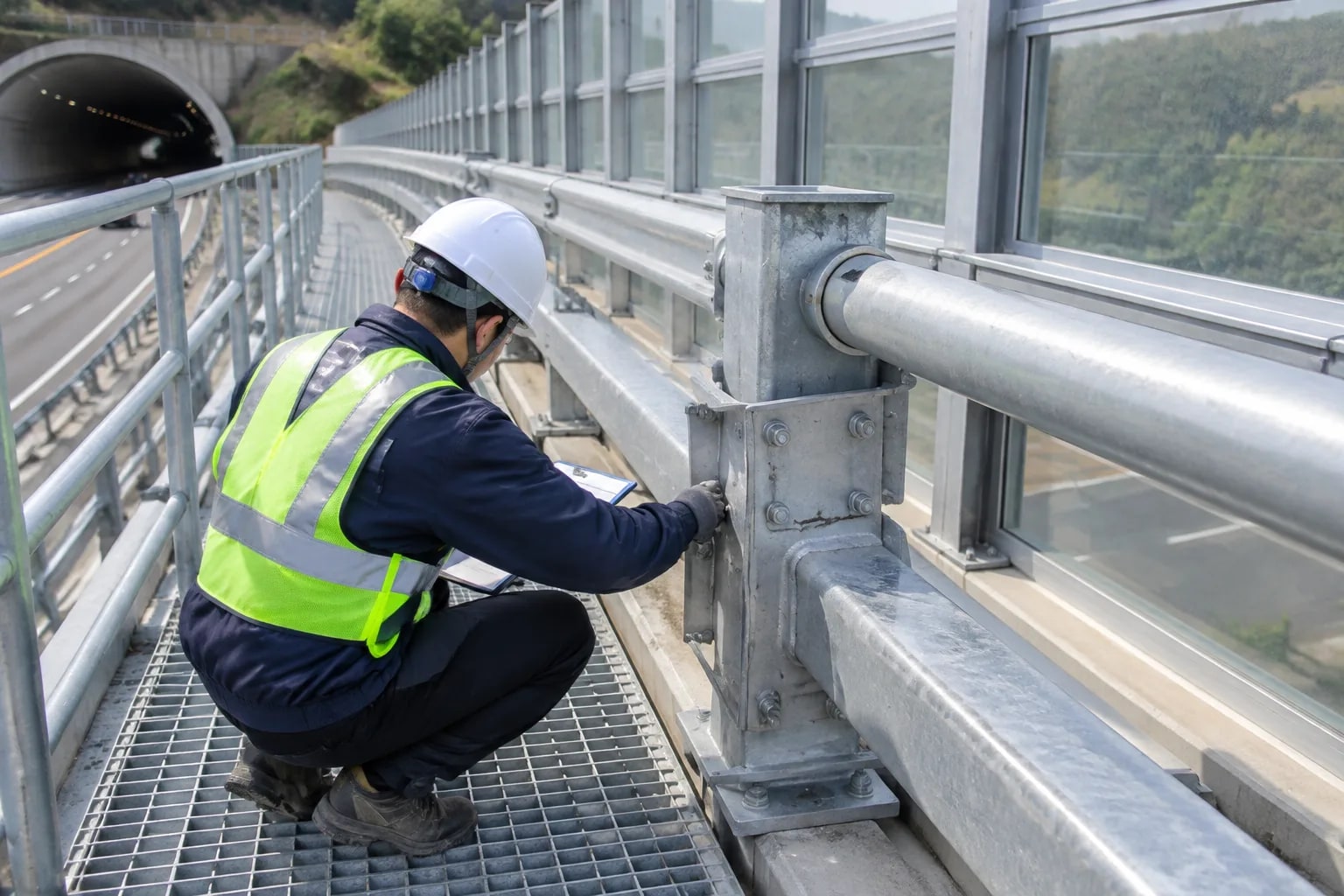

시설물 유지보수 시 작업자의 안전을 확보하는 상부 점검로는 시점부, 종점부, 중앙부 등 3개소에 설치되어 있습니다. 점검용 사다리와 추락방지 안전 난간대의 볼트 체결 상태는 흔들림을 주어 고정 상태를 확인했습니다. 발판 스틸그레이팅의 변형이나 부식 여부를 점검했습니다. 터널 진입로 외측에 설치된 가드레일 지주 및 연결 판재의 충격 변형 여부와 방음터널 기초부 접합 상태를 확인했습니다.

소화전 등 방재시설 외관 손상 점검

화재 발생 시 초기 진압을 맡는 옥내 소화전 설비는 외관 상태를 중심으로 집중 조사했습니다. 점검 과정에서 소화전 함체의 외부 변형 및 파손 여부를 집중 확인했습니다. 문 개폐 상태와 호스 등 방재설비의 정상 거치 상태를 살피고, 연결된 소화배관 밸브와 소방설비 전반의 외관 상태 점검을 마쳤습니다.

자주 묻는 질문

도로 방음터널 정기안전점검의 법적 주기와 수행 근거는 무엇입니까?

시설물의 안전 및 유지관리에 관한 특별법에 따라 제3종시설물로 지정된 방음터널은 반기에 1회 이상 정기안전점검을 실시해야 합니다. 공용 중인 구조물에 생길 수 있는 변형과 기능 결함을 이른 시기에 찾아내 안전사고를 막기 위한 조치입니다.

방음터널 점검 시 주요 강재 골조에서 중점적으로 확인하는 항목은 무엇입니까?

아치형 강재 골조의 기욺이나 좌굴, 지진 및 풍하중에 대응하는 볼트 접합부의 풀림과 탈락 여부를 중점 확인합니다. 강재 표면의 방식 도장 손상과 국부 부식 진행 정도를 함께 점검합니다.

투명 방음판에서 발생하는 균열의 주된 원인은 무엇입니까?

계절별 외기 온도차에 따른 방음판과 지지 프레임 간의 열팽창 계수 차이, 프레임 단부 응력 집중이 주요 원인으로 꼽힙니다. 주행 차량의 풍압 진동이나 외부 비래물 충격으로도 균열과 파손이 발생할 수 있습니다.

기초 콘크리트 부위의 균열 관리는 어떻게 이루어집니까?

현장에서 조사된 균열 폭과 손상 상태를 바탕으로 시설물 상태를 평가하고 추적 관찰 여부를 검토합니다.

시설물통합정보관리시스템(FMS) 등록이 점검에서 중요한 이유는 무엇입니까?

시설물의 생애주기 이력을 체계적으로 관리하는 기준점이 바로 FMS에 등록하는 점검 결과와 결함 정보입니다. 이전 점검에서 파악된 손상과 조치 내역이 차곡차곡 쌓여야만 향후 유지관리 예산을 잡거나 장기적인 구조 안전성을 확보할 때 혼선이 생기지 않습니다.
