[경기 양평] OO옹벽 정밀안전점검

경기도 양평군에 위치한 제2종 시설물 보강토 옹벽을 대상으로 정밀안전점검을 수행했습니다. 점검은 2026년 7월부터 2026년 9월까지 진행되었습니다. 대상 시설물은 도로 비탈면에 축조되어 상부로 왕복 2차로 도로가 통과하는 구조물입니다. 구조체 노후화로 생기는 결함 유무를 확인해 시설물의 현재 상태를 진단하는 데 초점을 맞췄습니다. 전, 배면 외관을 직접 확인하는 한편, 광파기 변위 측량으로 구조물의 거동 변화까지 함께 짚어보았습니다.

설계도서 검토 및 현장 조사 계획 수립

설계도서와 시설물관리대장 등 기존 자료를 바탕으로 현장 조사의 기준 틀을 마련했습니다. 시설물의 물리적 제원을 파악하고 조사 시 누락되는 구간이 없도록 작업 계획을 수립했습니다. 보강토 옹벽은 배면 토압과 상부 하중의 영향을 직접 받으므로 시공 이력과 보수 이력을 사전 검토하는 과정이 요구됩니다.

• 시설물관리대장 및 준공도면 대조
• 종, 평면도 분석을 통한 기하학적 형상 검토
• 과거 안전점검 및 보수 이력 분석
• 현장 여건을 반영한 평가단위 분할 계획

기초자료 분석과 평가단위 구간 분할 설정

대상 보강토 옹벽은 연장 130m 수준이며 노출 높이는 구간에 따라 약 4m에서 9m에 이르는 제2종 시설물입니다. 옹벽의 선형 변화와 높낮이 차이를 반영하기 위해 전체 연장을 일정 간격으로 분할하여 조사 구간을 설정했습니다.

시설물의 안전 및 유지관리 실시 세부지침에 맞춰 전체 구간을 20m 간격, 총 7개 측점구간으로 구분했습니다. 분할된 각 구간은 외관조사망도 작성과 변위 측정의 기본 단위로 활용되었습니다. 종단 경사와 배면 도로 선형을 함께 고려하여 측정 기준점을 배치했습니다. 구간별로 고유 번호를 부여하여 조사 결과의 위치 정보를 명확히 기록할 수 있도록 준비했습니다.

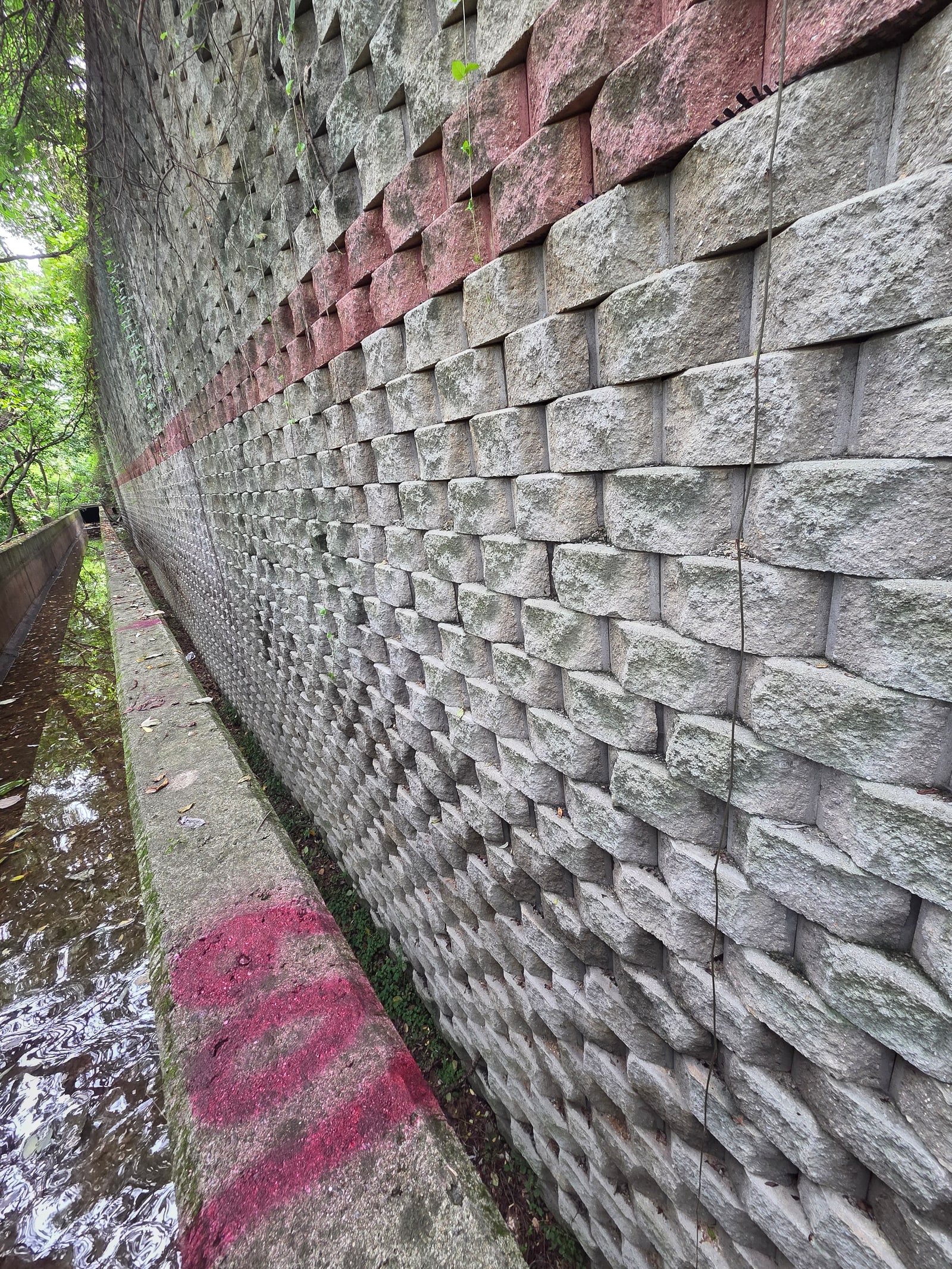

보강토 옹벽 전면부 및 배면부 현장 외관 상태조사

결함 조사는 전면 블록뿐 아니라 배면 지반과 상부 도로 노면까지 범위를 넓혀 진행했습니다. 부위별 파손 흔적을 살피면서 배수 체계가 막힘없이 제 기능을 하는지도 확인 대상에 넣었습니다. 손길이 닿기 어려운 높은 상단부는 점검 사다리를 세우고 도보로 오르내리며 육안 조사를 마쳤습니다.

1. 전면부 블록의 외관 결함 및 선형 이탈 조사
2. 배면부 사면의 지반 침하 및 세굴 발생 여부 확인
3. 배수 유도 시설의 연결 상태 및 통수 기능 점검
4. 상부 도로포장의 균열 및 노면 이상 유무 관찰

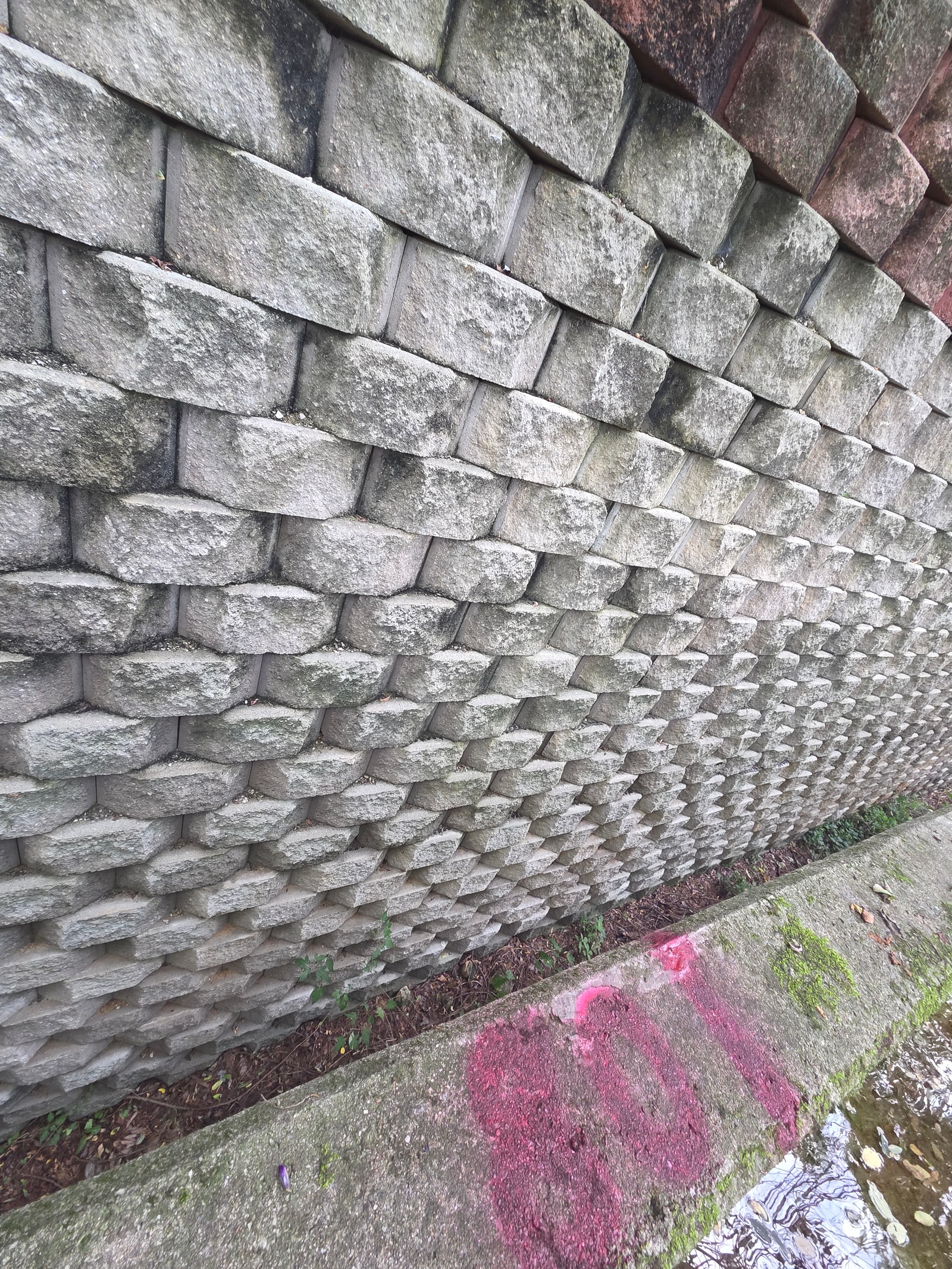

전면부 블록 손상 및 이격 현황 조사

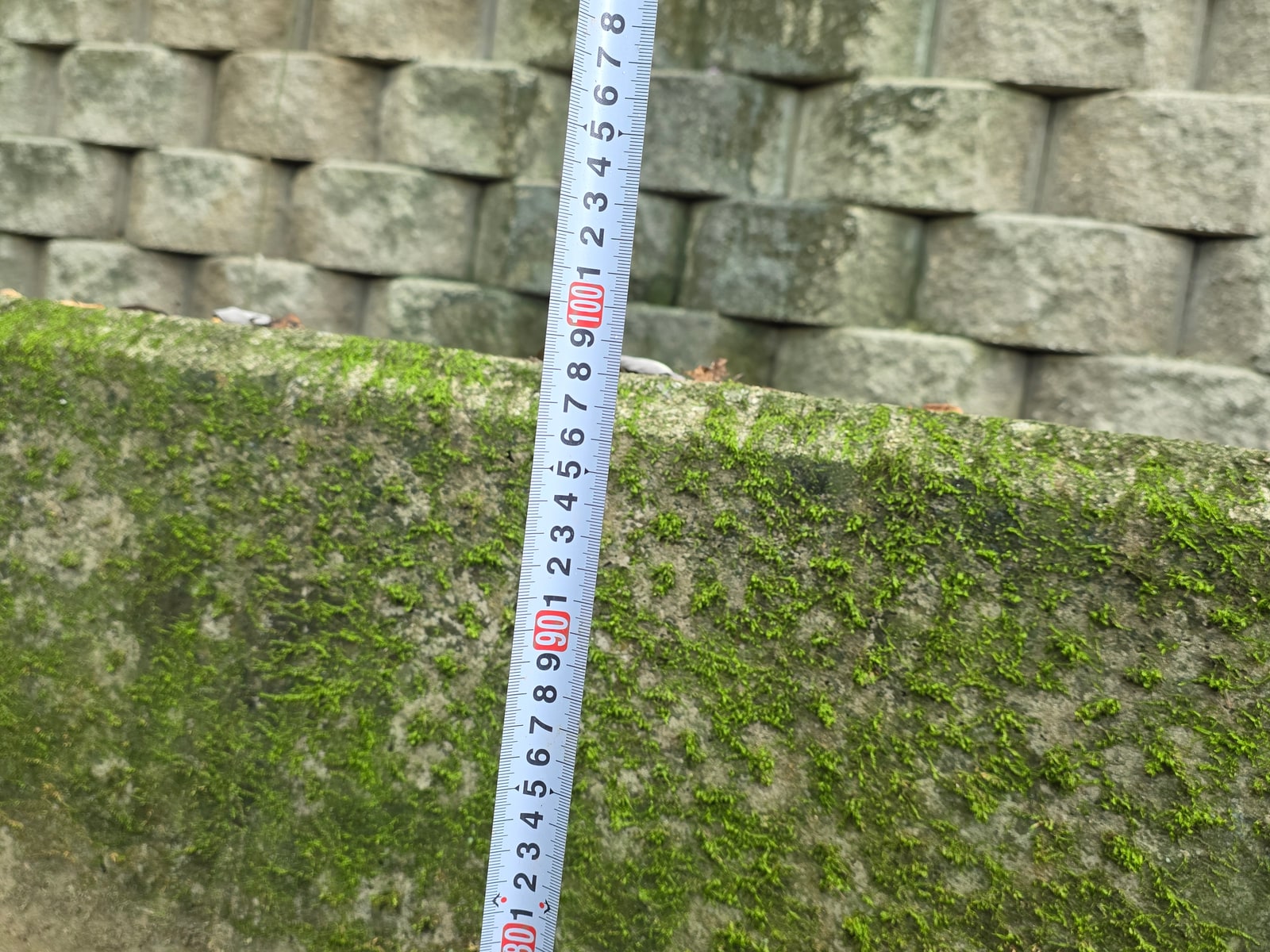

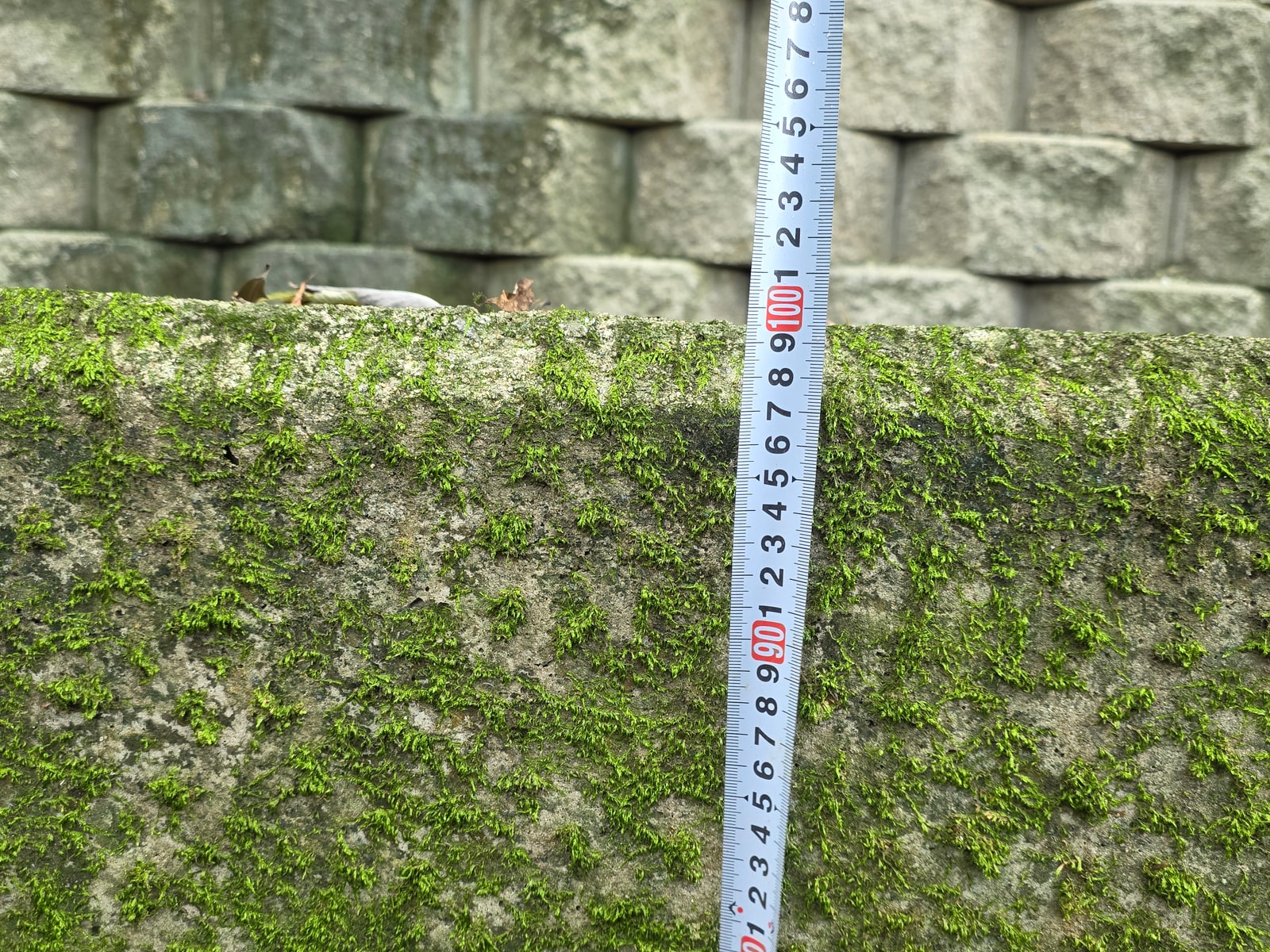

보강토 블록에서 나타난 균열과 틈 벌어짐, 이음부 누수 흔적이 전면부의 핵심 조사 항목이었습니다. 훼손된 블록 크기와 이격 거리는 균열자 및 줄자로 직접 측정하여 기록했습니다.

상부 하중과 지반 압력에 의해 발생한 블록 파손 부위의 위치를 기록했습니다. 준공 후 지반 안정화 과정에서 미세하게 벌어진 블록 간격도 조사망도에 반영했습니다. 배면의 토압이나 지하수위 상승으로 인한 전면 블록의 국부적 밀림 현상이 있는지 확인했습니다. 블록 사이의 맞물림 상태와 속채움 골재의 유실 여부도 주요 확인 대상이었습니다.

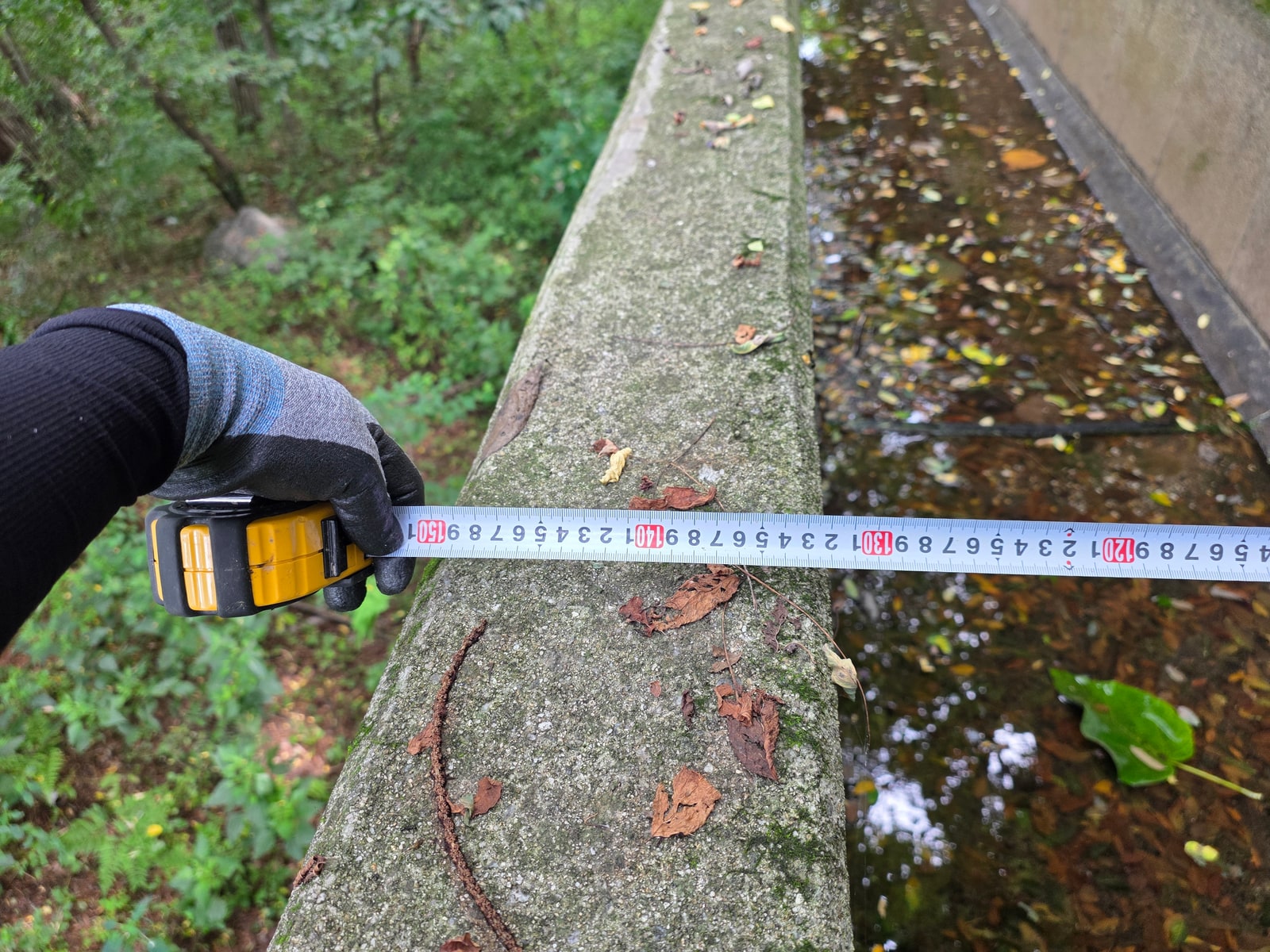

배면 배수체계 및 지반부 세굴 상태 확인

배면부 조사에서는 지표수 유입을 차단하는 배수 체계와 사면 지반의 안정 상태를 점검했습니다. 옹벽 상단 배면의 집수 지형과 배수로 설치 현황을 확인했습니다.

수로 하부에서 발생한 지반 세굴 흔적과 우수 침투 경로를 조사했습니다. 배면 사면과 지반 연결부의 잡목 자생 여부도 확인했습니다. 식생의 뿌리가 보강재나 블록 배면에 미치는 영향을 배제할 수 없기 때문입니다. 배면 지표수가 옹벽 내부로 침투하지 않고 외부 집수구로 원활히 유도되는지 점검했습니다.

상부 도로포장 공중이용부위 노면 점검

옹벽 상부의 왕복 2차로 포장 구간은 공중이 이용하는 도로로서 노면의 건전성을 평가했습니다. 도로 노면의 결함은 옹벽 배면 지반의 침하나 변형을 간접적으로 나타내는 지표가 됩니다.

포장 표면의 거북등 균열과 국부 침하 여부를 확인했습니다. 차도부와 길어깨 경계면의 단차 발생 상태를 육안으로 확인했습니다. 노면 결함이 옹벽 구조체의 변위와 직접 연계된 것인지 아니면 단순 아스팔트 표층 노후화인지 구분하여 검토했습니다. 빗물이 도로 노면에서 옹벽 배면 틈새로 흘러들지 않도록 포장면의 배수 구배를 확인했습니다.

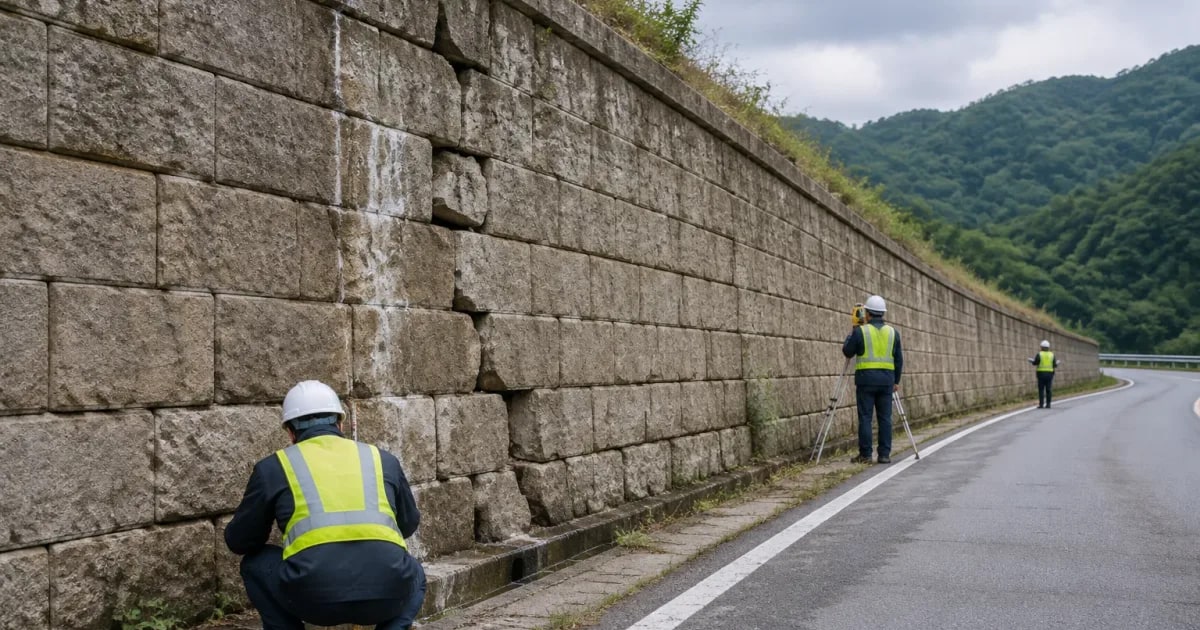

광파기 측량을 활용한 옹벽 경사도 및 내구성 조사

구조적 안정성 검토 차원에서 광파기(Total Station)를 투입해 측량을 진행했습니다. 벽체 전도나 경사 변화는 눈으로 확인하기 어려운 만큼 기하학적 수치를 직접 계측해야 합니다.

준공도서에 제시된 계획선형 및 기준 경사도와 현장 실측치를 비교 분석했습니다. 측점별 기준점을 설정하고 옹벽 상단과 하단의 좌표를 취득하여 수직 변위 및 기울기 값을 산출했습니다.

구분	주요 측정 항목	사용 장비 및 도구	분석 기준 및 활용
변위 측량	전면 블록 수직, 수평 변위	광파기, 반사 프리즘	준공 좌표 대비 위치 이동량 검토
경사도 측정	벽체 전도 및 기울기 오차	정밀 측량기, 레벨	계획 경사도 대비 편차율 산출
외관 실측	균열 폭, 블록 이격 간격	균열 확대경, 스케일자	허용 틈새 기준 초과 여부 확인

측점별 경사도 측정 및 변위 분석 절차

전체 구간 중 구조적 변화가 예상되는 주요 측점 5개소를 선정하여 경사도를 측정했습니다. 옹벽 높이가 상이한 지점을 안배하여 Sta. 10.0m, Sta. 20.0m, Sta. 60.0m, Sta. 80.0m, Sta. 115.0m 위치를 측점으로 지정했습니다.

각 측점에서 광파기를 거치하고 기계고와 후시점 조준을 마친 후 벽체 상, 하부 표적을 시준했습니다. 취득한 3차원 좌표 데이터를 바탕으로 벽체 높이당 수평 변위 비율을 계산했습니다. 실측된 수치들을 설계 기준 경사도와 대조 분석했습니다. 이번에 취득한 실측 좌표는 향후 차기 점검 시 변위 진행성을 추적하기 위한 기초 제원으로 정리했습니다.

자주 묻는 질문

보강토 옹벽 정밀안전점검의 법적 주기와 실시 시점은 어떻게 됩니까?

시설물의 안전 및 유지관리 특별법에 따라 제2종 시설물인 옹벽은 준공 후 10년이 지난 시점부터 5년에 1회 이상 정밀안전점검을 받아야 합니다. 안전등급에 따라 B, C등급은 2년에 1회 이상, D, E등급은 1년에 1회 이상으로 주기가 단축됩니다.

블록식 보강토 옹벽에서 전면 블록 손상이 발생하는 주된 원인은 무엇입니까?

차량 통행 하중과 뒤편 흙이 국부적으로 가하는 토압이 복합 작용할 때 이런 파손이 자주 나타납니다. 뒤채움 다짐이 불완전하거나 블록 물림 상태가 불량한 구간에서는 응력이 집중되어 모서리가 탈락하거나 줄눈이 벌어지기 쉽습니다.

옹벽 외관 상태조사 시 배수 시설을 중점적으로 보는 이유는 무엇입니까?

벽체 변형과 붕괴를 부르는 가장 직접적인 외적 요인은 배면 침투수가 유발하는 간극수압 상승입니다. 침투수가 빠져나가지 못해 수압이 차오르면 옹벽을 밀어내는 힘이 그만큼 커지게 됩니다. 배수로 막힘이나 바닥 세굴을 유심히 확인해야 하는 까닭이 여기에 있습니다.

광파기 변위 측량 결과는 유지관리에 어떻게 활용됩니까?

벽체가 앞으로 기울거나 배부름이 생기는지 수치로 판단하는 기준선이 됩니다. 초깃값을 좌표 데이터로 확보해 두면 향후 점검 때 거동 추이를 비교해 적정 보강 시점을 잡을 수 있습니다.
