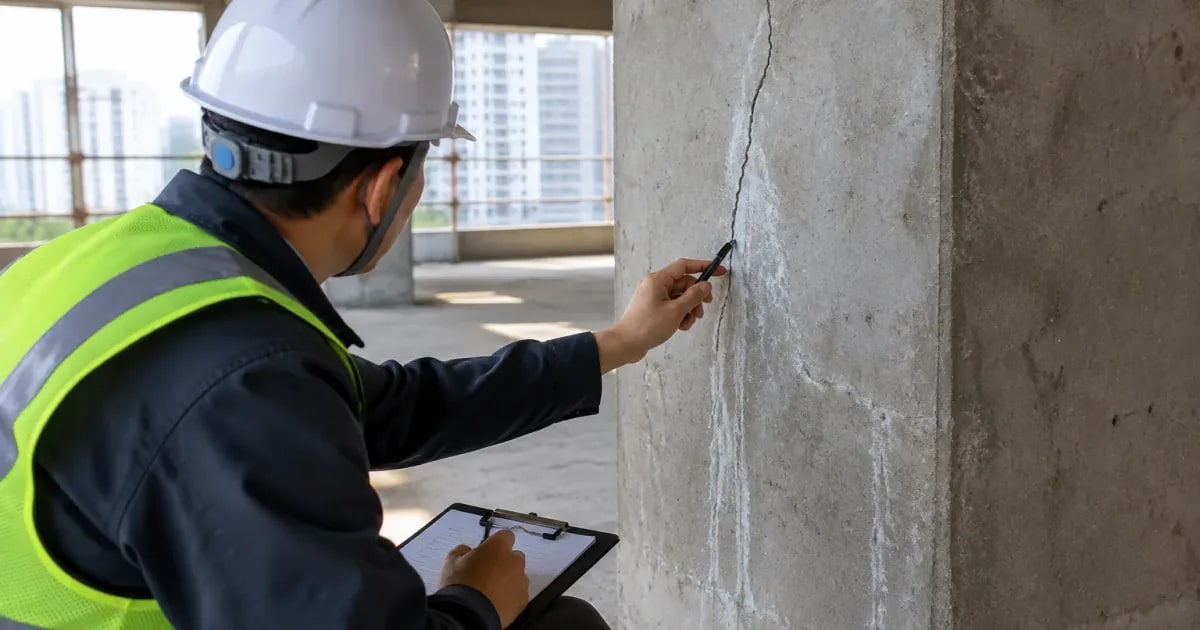

안전관리계획서 작성대상 오피스텔 공사 중 이상 징후 기록과 보고

오피스텔 골조를 올리거나 지하를 파 내려가다 보면 기둥 접합부에 금이 가거나 흙막이 가시설이 밀려난 게 보일 때가 있습니다. 이때 "다음 정기안전점검 때 같이 보면 되겠지" 하고 넘기면 안 됩니다. 현장 실무자 혼자 판단할 일이 아니기 때문입니다.

당장 위험해 보이면 작업부터 멈춰야 합니다. 안전이 확보된 뒤에는 손상 위치와 정도를 측정하고 사진으로 남겨 둡니다. 그리고 시공사 현장책임자, 감리원, 정기안전점검 수행기관에 바로 알려 현재 공정 단계와 구조 조건에 맞는 검토를 요청하는 것이 첫 순서입니다.

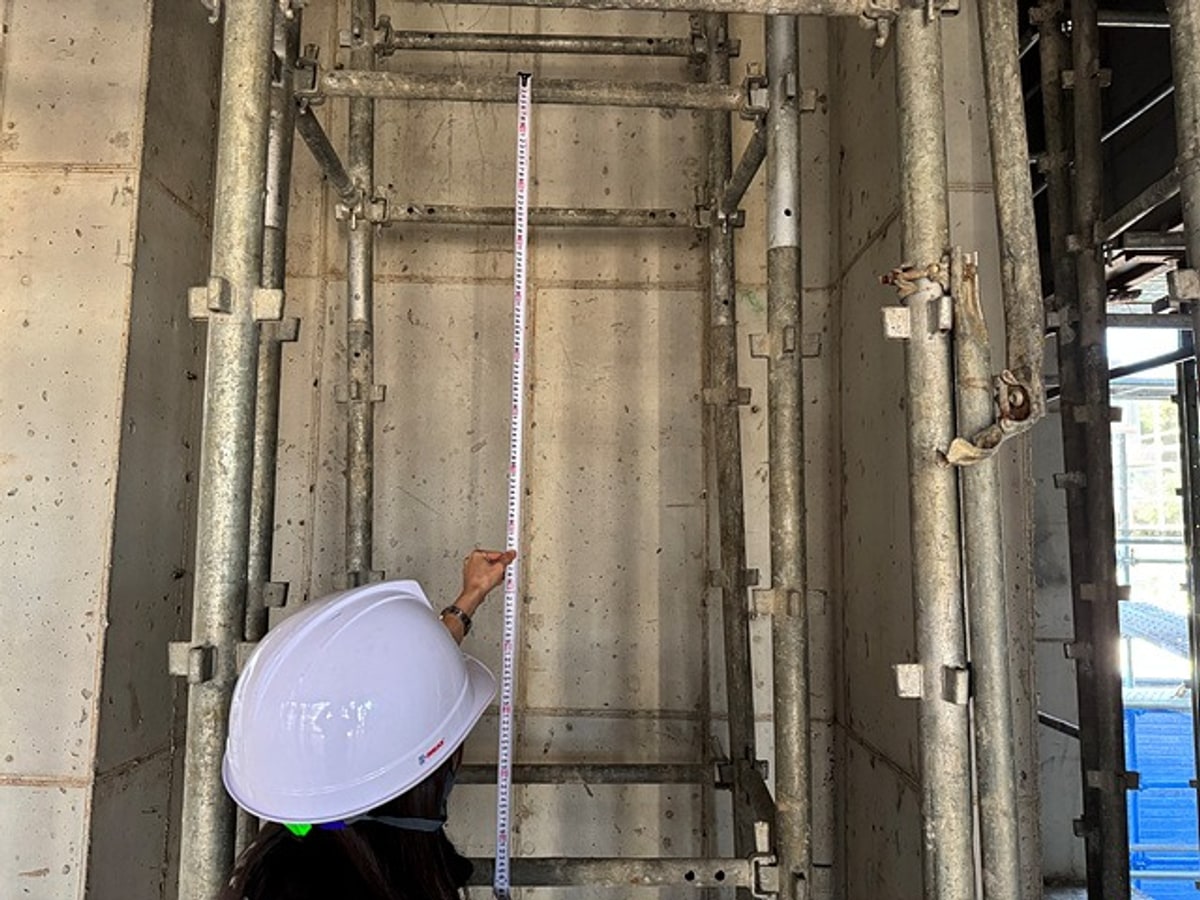

이상 징후를 발견하면 급박한 위험이 있는 경우 작업중지, 대피 후 현장 책임자와 점검기관에 알립니다

오피스텔 시공 중 이상 징후를 발견했다면 즉시 보고해야 합니다. 현장 작업자나 공사 담당자는 시공사 현장대리인과 공사감독자(감리원)에게 구두와 서면으로 상황을 알려야 마땅합니다. 연락을 받은 시공 책임자는 계약된 건설안전점검기관에 현장 사진과 측정 기록을 보내 위험도 자문을 구하게 됩니다. 초기 대응이 늦어지면 구조 안전을 제때 판단하기 어렵고 후속 공정 차질로 이어집니다.

최초 보고에는 발견 부위와 현재 공정, 관찰된 변화를 함께 전달합니다

최초 보고 단계에서는 결함이 발생한 정확한 구조 부위와 당시 진행 공종, 최근 발생한 형태 변화를 명확한 사실 위주로 전달합니다. 단순하게 벽체에 금이 갔다는 식의 보고는 기술적 판단을 지체시킬 뿐입니다.

오피스텔 지하 2층 코어 벽체 하부나 지상 5층 기둥과 슬래브 접합부처럼 도면상 위치를 명시하는 작업이 우선입니다. 발견 당시 콘크리트 타설 작업이 진행 중이었는지, 동바리 해체 직후였는지, 굴착 토공사가 인접 구간에서 이루어졌는지도 함께 적어 넣습니다. 균열 틈새로 지하수나 백태(유리석회 성분이 녹아 굳은 하얀 침전물)가 동반되었는지, 변형 부위가 계속 벌어지는 양상인지를 기재해야 감리원과 기술진이 응급 조치 수위를 정할 수 있습니다.

현장 기록은 균열 크기뿐 아니라 발생 당시 공사 조건까지 남깁니다

현장 기록에는 측정 치수와 당시 공사 조건을 함께 남깁니다. 후속 공정이 진행되면 손상 부위가 가려집니다. 전문가가 현장에 도착하기 전까지 변형 원인과 진행 속도를 검토할 수 있도록 한 장에 정리해 두는 방식입니다.

균열과 변형은 층과 부재 위치, 측정값과 날짜로 구분합니다

기둥과 보, 벽체에 발생한 균열과 처짐은 구조적 거동을 파악할 수 있도록 도면 위치와 측정값을 일자별로 남깁니다.

• 위치 표기: 오피스텔 동 번호, 지하 또는 지상 층수, 기둥 그리드(열 번호), 부재 명칭(슬래브, 보, 내력벽체)
• 결함 형태: 수직 균열, 45도 방향의 전단 균열, 수평 휨 균열, 콘크리트 표면 박리 및 단차 발생 여부
• 측정값: 크랙 스케일(균열 폭 측정 게이지)을 이용해 잰 균열 폭(mm), 진행 길이(m), 슬래브 처짐 깊이
• 발생 일시: 최초 육안 확인 일시와 이후 2차 확인 일시의 변화값 비교 기록
• 접합 부위 상태: 오피스텔 복도 계단실이나 승강기 개구부 주변 균열 연장 여부 확인

현장 사진은 전체 위치와 측정 부위가 연결되도록 촬영합니다

현장 사진을 남길 때는 전체적인 위치 관계를 파악할 수 있는 원경(원거리 전경)과 결함 크기를 증명하는 근접 사진을 짝을 지어 촬영합니다.

해당 층 전체 기둥 열 번호와 주변 가시설이 함께 보이도록 원거리에서 1장을 찍고, 균열 부재 표면에 균열 게이지나 강철 자를 밀착시켜 수치가 선명히 드러나도록 근접 촬영합니다. 스마트폰 촬영 시 촬영 날짜와 시간이 기록되는 기능을 켜 두거나 날짜판을 결함 부재 옆에 두고 찍으면 이후 감리원 검토와 점검기관 인계 과정에서 명확한 근거 자료로 인정받습니다.

변화 기록에는 거푸집과 동바리 상태, 타설 등 당시 작업을 남깁니다

변화 기록지에는 콘크리트 타설 후 경과일수, 거푸집과 시스템 동바리 존치 및 지지 상태, 자재 적재 하중 상태를 상세하게 덧붙입니다.

오피스텔 상부층 슬래브에 조적용 벽돌이나 마감 자재를 집중 하중으로 올려두었는지 확인할 필요가 있습니다. 거푸집 지주(동바리)를 기준보다 일찍 떼어냈거나 교체하는 과정에서 충격이 가해졌는지 여부도 균열 발생에 직접적인 영향을 미칩니다. 균열이 발생한 시점 전후로 인접 구간에서 지반 천공, 터파기 굴착, 암파쇄 발파와 같은 진동 유발 작업이 있었는지 일일 작업일보와 대조해 기록해 둡니다.

안전관리계획서 대상에 해당하는 현장은 승인된 점검계획과 현재 상태를 대조합니다

건설기술 진흥법에 따라 안전관리계획을 수립한 오피스텔 현장은 계획서상에 명시된 정기안전점검 차수와 공정표를 현재 골조 진행 상태와 맞추어 확인해야 합니다. 안전관리계획서 대상 사업장은 정해진 점검 주기와 현장 현실의 일치 여부를 수시로 살피며 관리해야 합니다.

대상 여부는 오피스텔 용도만이 아니라 규모와 공사 조건으로 확인합니다

오피스텔 공사 현장이 안전관리계획서 작성대상에 속하는지는 단순한 건축물 용도가 아니라 규모와 굴착 깊이, 가설구조물 사용 조건에 따라 정해집니다.

건설기술 진흥법 시행령 제98조에 따라 10층 이상 16층 미만의 건축물 공사, 지하 10미터 이상을 굴착하는 토공사 현장은 법정 안전관리계획 수립 대상에 해당합니다. 16층 이상의 오피스텔은 시설물의 안전 및 유지관리에 관한 특별법상 2종 또는 1종 시설물(21층 이상 또는 연면적 5만㎡ 이상)에 포함되므로 계획 수립 의무가 주어집니다. 높이 5미터 이상의 거푸집 동바리나 높이 31미터 이상의 비계 같은 가설구조물을 사용하는 현장 역시 관계전문기술자의 구조안전 확인을 거친 계획서를 갖추어야 합니다.

점검 일정은 균열 확대와 변형 진행, 다음 공정의 영향을 검토해 조정합니다

점검 예정일만 기다려서는 안 됩니다. 승인된 계획서에 정해진 일정이 남았더라도 균열이 번지거나 가시설 변위가 커진다면 일정을 앞당겨 점검해야 합니다.

오피스텔 지하 연속벽이나 흙막이 지보공 계측기에서 관리 기준치를 넘는 변위가 감지되거나, 콘크리트 슬래브 균열 폭이 0.3mm를 넘어 지속해서 커진다면 예정된 차수를 당겨 기술진을 호출합니다. 다음 층 골조 콘크리트 타설이나 마감재 시공이 이루어지면 결함 부위가 영구히 가려져 점검이 불가능해지는 탓입니다. 후속 공정을 진행하기 전에 점검기관과 감리원의 입회하에 구조적 안전성을 먼저 확인해야 안전사고를 차단할 수 있습니다.

안전관리계획서 작성 업체와 점검기관의 업무는 구분해 검토를 맡깁니다

공사 착공 단계에서 안전관리계획서 작성을 대행한 안전관리계획서 작성 업체와 공사 중에 독립적으로 안전점검을 수행하는 점검기관은 법적 지위와 역할이 엄격히 분리되어 있습니다. 설계 검토 대행사와 점검 수행기관은 독립성을 지켜야 공정한 평가가 성립합니다.

추가 조사와 안전진단은 구조 영향과 원인 불확실성을 검토해 범위를 정합니다

현장에서 발견된 이상 징후가 단순한 건조수축인지 구조적 내력 결함인지에 따라 건설안전점검기관에 의뢰할 추가 조사와 정밀안전점검의 범위를 확정합니다.

• 구조 부재 여부 확인: 비내력벽 미장면의 실균열인지, 하중을 지지하는 주요 기둥과 내력벽, 보 부재의 전단 균열인지 구별
• 결함 진행성 검토: 균열 양단에 균열 진행 측정 게이지(크랙 게이지)를 설치해 변위가 계속 증가하는지 관찰
• 가시설 및 지반 연계성: 오피스텔 지하 터파기 가시설 띠장 변형이나 주변 지반 침하가 상부 골조 균열로 이어졌는지 확인
• 전문기관 인계 서류 구비: 구조계산서, 배근도를 포함한 구조설계도면, 콘크리트 압축강도 시험 성적서, 감리일지 및 콘크리트 타설 일지
• 정밀안전점검 전환 판단: 건설기술 진흥법 시행령 제100조에 따라 구조안전에 중대한 결함이 의심되는 경우 감리원과 협의해 정밀안전점검 실시 결정

안전관리계획서 제출시기와 발견 후 결과 보고는 별개로 관리합니다

착공 전 서류와 시공 중 조치 문서는 관리 목적이 완전히 다릅니다. 따라서 착공 전 마친 계획서 승인 대장과 시공 중 결함 발견에 따른 결과 보고는 결재선과 관리 체계를 엄격히 떼어 놓아야 행정 혼선이 생기지 않습니다.

제출시기는 착공 전 절차로 확인하고 공사 중 변경사항은 보완 필요성을 검토합니다

안전관리계획서 제출시기는 건설공사를 착공하기 전으로 법률에 규정되어 있으며, 시공 중 구조 도면이나 가설 공법이 변경되면 계획 보완 절차를 밟아야 합니다.

건설기술 진흥법 제62조에 따라 계획서 승인은 착공 전 완료가 원칙입니다. 시공사는 국토교통부 건설공사 안전관리 종합정보망(CSI)에 문서를 올려 발주청이나 인허가 기관 검토를 받습니다. 오피스텔 터파기 공법이나 가설구조물 형식이 바뀌어 위험도가 높아졌다면 변경 승인 신청을 거쳐야 합니다. 이상 징후 조치 공법이 당초 설계와 어긋나는 경우도 감리원 검토 후 계획 변경 절차를 밟아야 법적 요건을 충족합니다.

결과 보고에는 조치 담당자와 완료 기한, 후속 확인 방법을 연결합니다

시공사의 보고에는 조치 담당자와 완료 기한이 들어갑니다. 점검기관의 결과 보고서에 이상 부위 조치 의견이 있으면, 해당 의견을 어떻게 이행하고 후속 검증을 어떤 방식으로 진행할지도 구체적으로 밝혀야 합니다.

1. 결과 통보 접수: 구조 부재의 균열 폭 관리나 에폭시 수지 주입 보수, 동바리 재설치 등 기술 권고사항은 점검기관이 발행한 정기안전점검 보고서로 접수합니다.
2. 보수, 보강 계획 수립: 에폭시 주입이나 탄소섬유판 보강, 강재 덧댐은 구조기술사 검토로 공법을 정하며, 감리원 제출 계획서에는 공사 완료 기한과 현장 책임자가 명시됩니다.
3. 현장 시공 및 사진 채증: 시공 품질의 증빙은 같은 각도에서 찍은 보수 시공 전 사진과 시공 중 주입 상태, 완료 후 마감 상태 사진입니다.
4. 감리원 완료 확인: 현장 실측 검측을 마친 감리원이 조치 완료 보고서를 작성하고 서명 날인합니다.
5. 시스템 등록 및 종결: 법정 안전점검 절차는 조치 결과와 감리 확인서를 국토교통부 건설공사 안전관리 종합정보망에 최종 등록하면 완료됩니다.

오피스텔 신축 현장에서 구조체 변형이 보이면 후속 공정을 바로 멈춰야 합니다. 현장 측정 기록을 들고 감리원과 대책을 협의하는 작업이 먼저입니다. 승인된 안전관리계획서를 기준으로 점검기관을 앞당겨 부를지 살피고 계측 모니터링도 병행합니다. 골조 손상이나 지반 변위가 구조 한계를 넘어섰다면 한국시설진단원 시설물 안전진단 페이지를 참고해 구조진단과 안전성 검토 절차를 진행할 수 있습니다.
