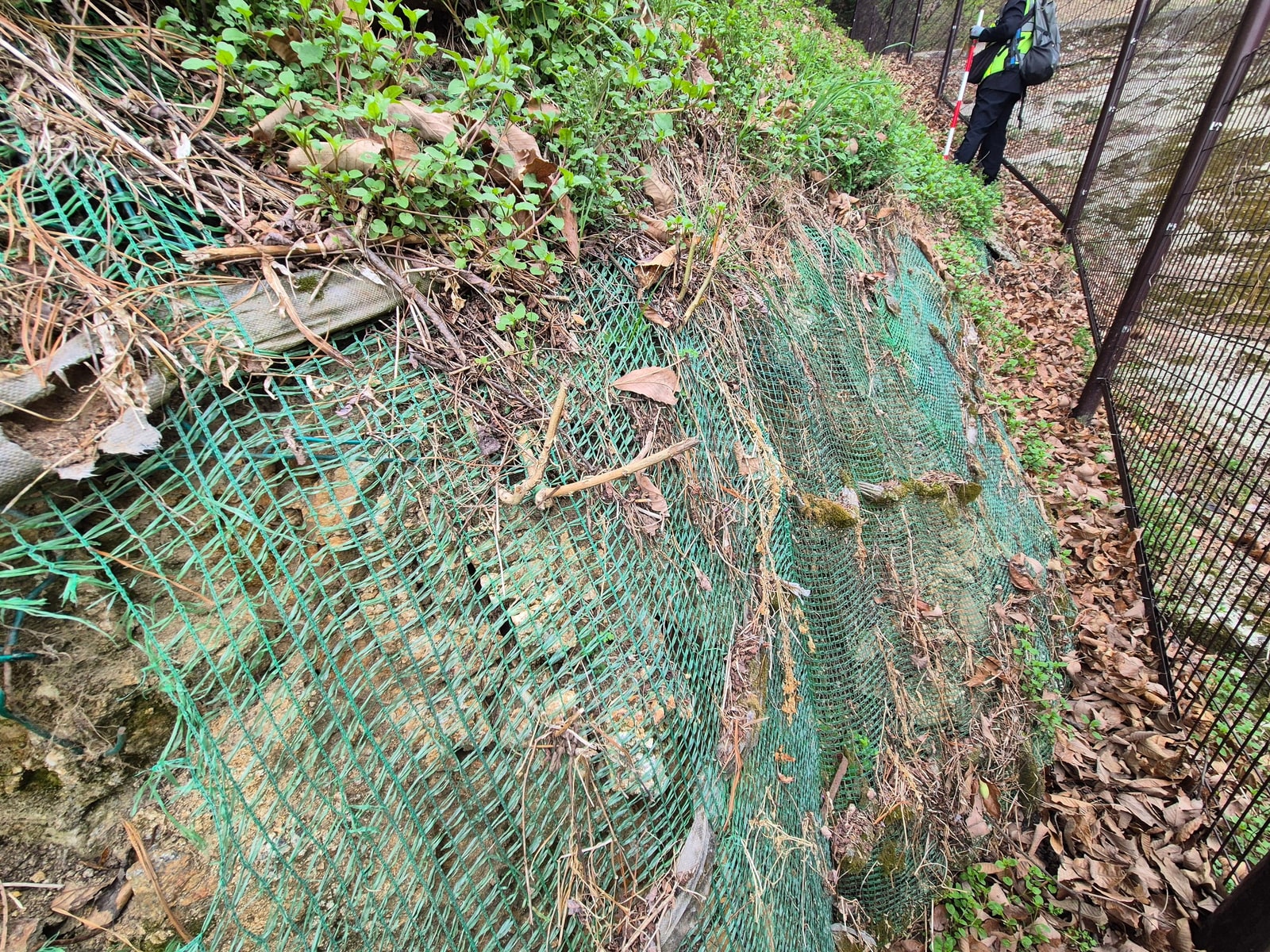

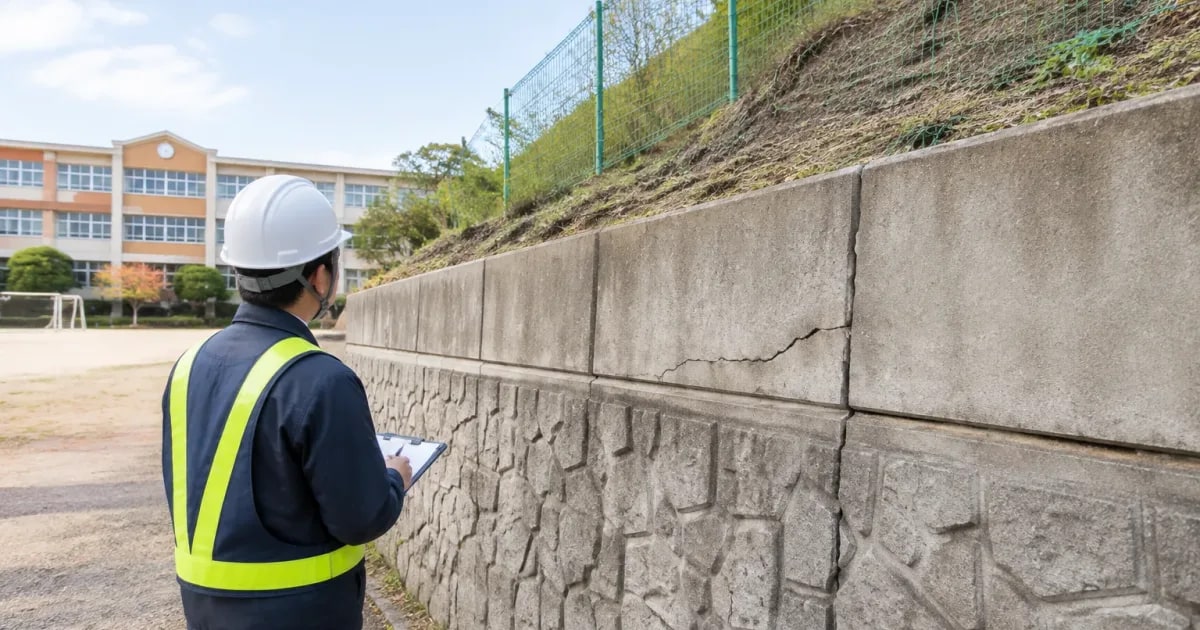

절토사면 안전성 검토와 일상 점검의 목적 및 범위 비교 기준

초등학교 운동장 스탠드 뒤쪽이나 학교 경계선에 걸친 절토사면은 학생 통학로와 교사동에 붙어 있습니다. 지표면에 갈라진 틈이나 흙 쓸림이 보이기 시작할 때, 학교 현장에서는 통상적인 정기점검으로 충분한지 정식 구조검토를 맡겨야 하는지 판단하기 어렵습니다. 육안 위주 안전점검과 공학 해석을 거치는 구조검토는 착수하는 목적과 최종 산출물 성격이 전혀 다릅니다.

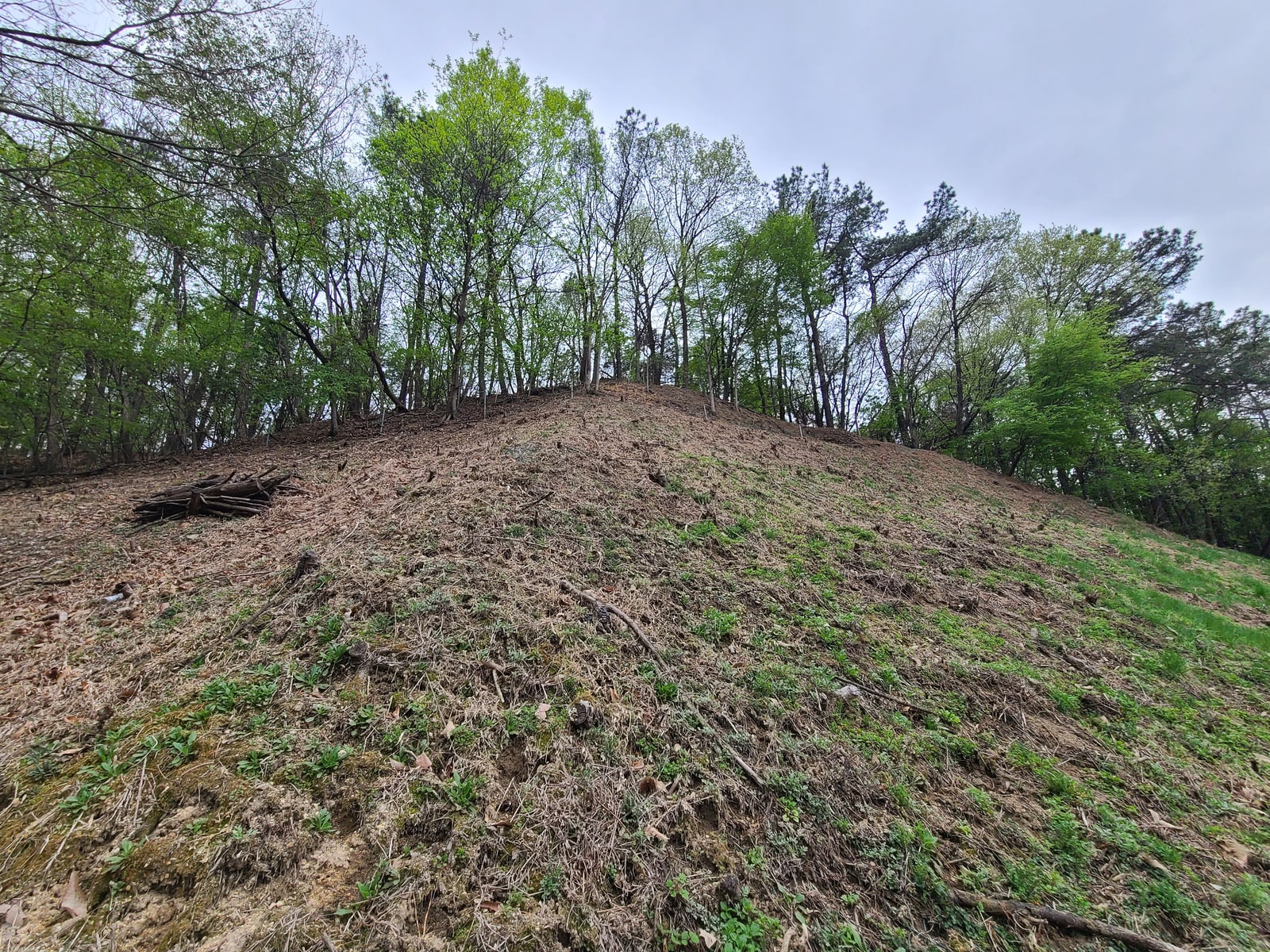

비탈면 안전 점검과 구조검토가 갖는 본래 목적과 조사 범위

비탈면 안전 점검은 육안으로 표면 상태를 살피는 기초 조사이며, 구조검토는 지반 역학 데이터를 바탕으로 비탈면의 붕괴 가능성을 수치로 확인하는 전문 엔지니어링 과업입니다.

학교 현장에서 정기적으로 진행하는 일상 점검은 지표면 침식, 낙석 흔적, 배수로 퇴적물 같은 겉면 이상을 제때 걸러내는 데 중점을 둡니다. 이와 달리 구조검토는 토질과 암반의 강도 정수로 한계평형해석을 돌려 기준 안전율 충족 여부를 계산서로 뽑아냅니다. 땅속에 숨은 파괴 활동면을 역학적으로 규명하는 작업이어서 발주 목적에 따라 과업 범위에 차이가 있습니다.

비탈면 안전 점검 육안 조사와 역학적 수치 해석의 항목별 차이

비탈면 안전 점검의 육안 조사와 역학적 수치 해석은 조사 항목, 투입 장비, 결과 판정 체계에서 뚜렷한 차이를 보입니다.

구분	비탈면 안전 점검(육안 조사)	비탈면 구조검토(역학적 수치 해석)
주된 목적	표면 결함 및 유실 징후 조기 식별	내부 활동 파괴에 대한 정량적 안전율 산정
주요 조사 항목	인장 균열, 세굴, 배수구 막힘, 낙석 흔적	지층 주향과 경사, 전단강도, 지하수위, 단면 측량
적용 기법 및 장비	균열 게이지, 줄자, 육안 및 사진 촬영	시추 조사, 실내 토질 시험, 한계평형해석 프로그램
최종 산출물	손상 상태 기술 및 외관 상태 등급	건기 및 우기 기준 안전율, 필요 억지력 계산서

지하수 유입에 따른 흙 강도 저하나 지반 내부 전단 응력 변화는 육안 조사만으로 계산해 낼 수 없습니다. 균열이 벌어지거나 지표면 배부름이 관찰되는 사면은 수치 해석을 따로 거쳐 현재 안전율이 설계 허용치를 밑도는지 확인해야 안전합니다.

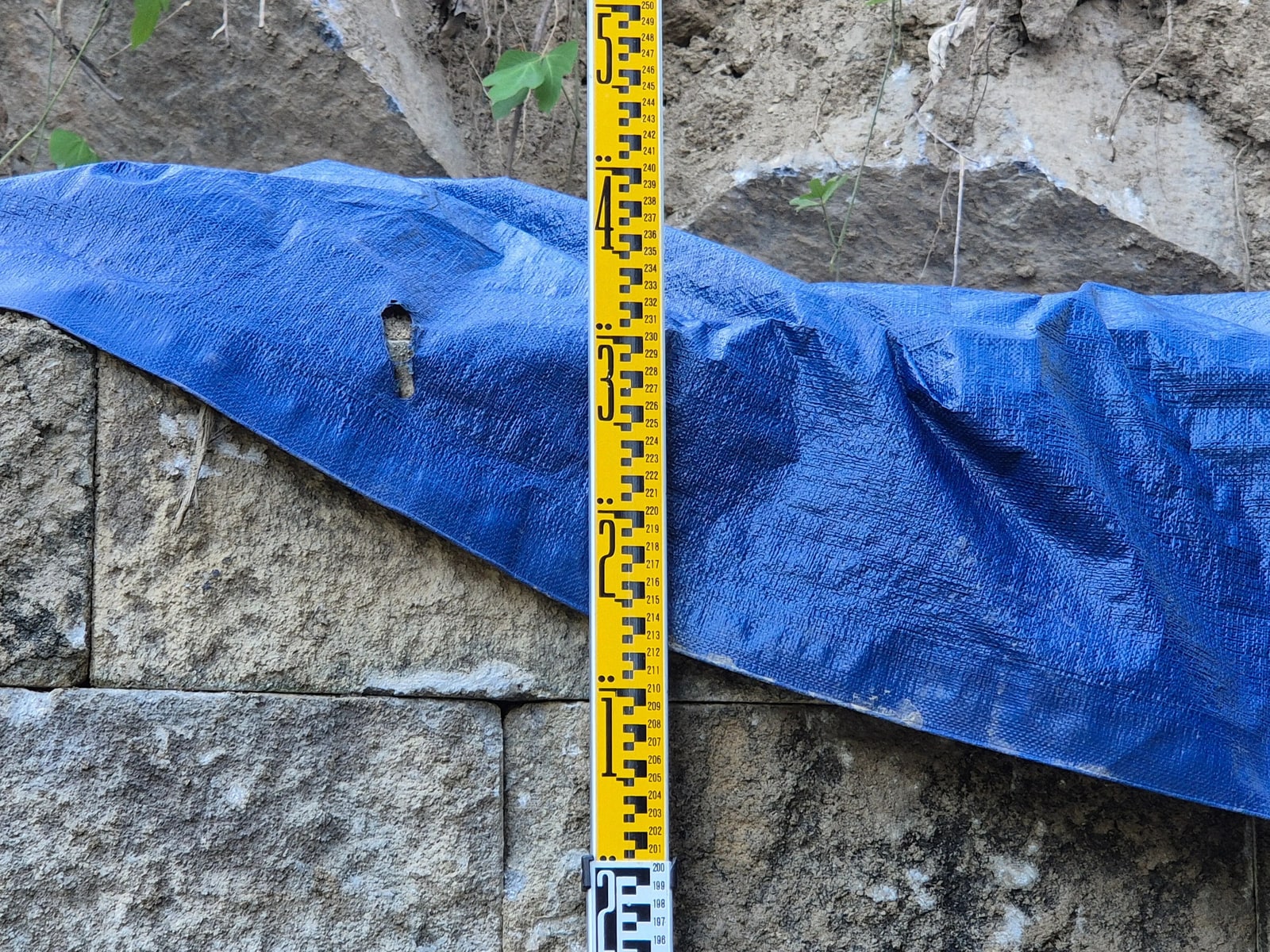

절토사면 유지관리 매뉴얼 기반 결과물 판정 체계와 설계 반영 차이

외관 결함 정도를 매기는 국토교통부 절토사면 유지관리 매뉴얼 기반 상태 평가와 달리, 구조검토는 설계 기준 안전율에 비추어 지반 보강 규모를 계산해 냅니다.

학교 시설물 관리 담당자는 납품된 보고서의 핵심 결론이 외관 상태 등급인지 정량적인 안전율 수치인지 따져보아야 합니다. 관찰 위주의 등급 판정은 표면 보수에 그치지만, 기준치에 못 미치는 안전율 수치는 지반 앵커나 옹벽 신설 같은 토목 보강 공사로 곧바로 이어집니다.

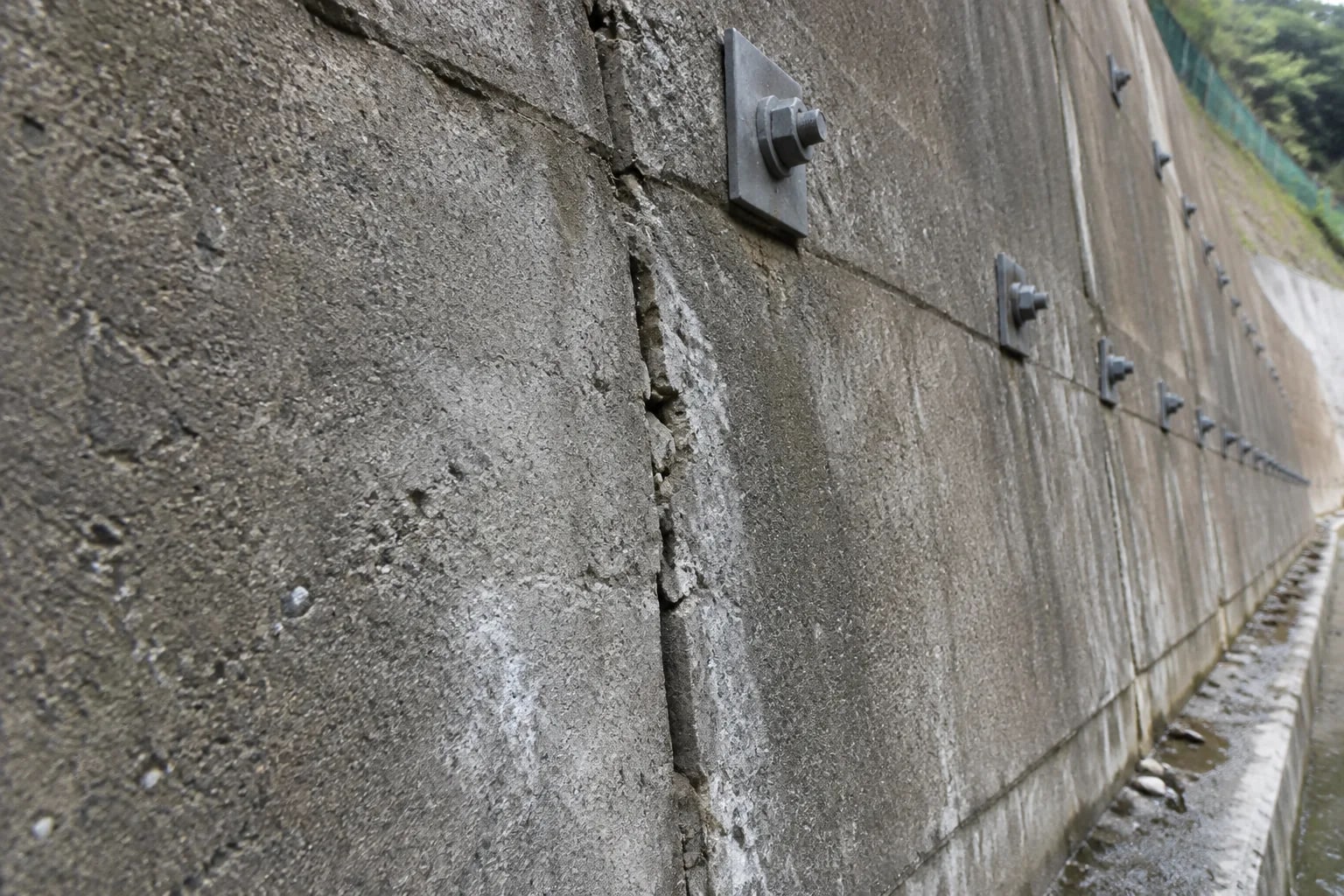

절토사면 유지관리 매뉴얼 상 태 등급 평가와 수치 해석 안전율 비교

절토사면 유지관리 매뉴얼에 따른 상태 등급 평가와 수치 해석 안전율은 다음과 같은 항목으로 구분하여 확인합니다.

• 상태 등급 평가 항목
• 사면 표면의 세굴 및 토사 유실 흔적 규모
• 낙석방지망 및 낙석방지울타리의 망 파손이나 지주 변형 상태
• 종배수로 및 횡배수로의 토사 퇴적과 유수 흐름 차단 여부
• 사면 상부 지표면의 균열 발생 유무와 배부름 진행 정도

• 수치 해석 안전율 검토 항목
• KDS 11 70 05 쌓기 깎기 설계기준에 따른 건기 기준 안전율(1.5 이상) 만족 여부
• 강우 침투 조건을 반영한 우기 기준 안전율(1.2 이상) 확보 여부
• 지진 발생 조건을 고려한 지진 시 기준 안전율(1.1 이상) 만족 여부
• 목표 안전율 미달 시 비탈면을 안정화하는 데 필요한 추가 억지력 도출

결과 보고서 판독에 따른 보강 공법 설계 연계성 판단

구조검토 보고서는 단순 하자 보수를 지나 지반 보강 공법의 위치와 규모를 도출하는 설계 자료로 쓰입니다. 일반적인 점검 결과는 모르타르 메우기나 뜬돌 정리 같은 겉면 응급 처방에 그치기 일쑤입니다.

한계평형해석 보고서는 사면 안정에 부족한 전단력을 킬로뉴턴(kN) 단위로 산출해 냅니다. 관리주체는 이 계산값을 근거로 쏘일네일링 천공 깊이, 앵커 긴장력, 옹벽 기초 제원을 정하는 실시설계를 추진할 수 있습니다. 수치 산출서가 빠진 점검 보고서만으로는 공사 예산 확보나 설계 발주 자체가 불가능합니다.

초등학교 행정실에서 확인하는 결과 보고서 성과품 검수 기준

초등학교 행정실 실무 담당자는 용역 완료 후 납품되는 보고서가 발주 목적에 부합하는 성과품을 모두 갖추었는지 대조해야 합니다.

초등학교 비탈면 결과 보고서 검수 체크리스트
- 현장 조건이 정확히 반영된 표준 횡단면도 및 지층 주상도가 첨부되었는가
- 건기, 우기, 지진 시 해석 조건별 최소 안전율과 파괴 활동면이 도면상에 표기되었는가
- 기준 안전율 미달 구간에 대한 적정 보강 공법 비교표가 포함되었는가
- 향후 지속 관리가 가능한 계측 관리 기준치와 대응 매뉴얼이 제시되었는가

단면 해석 결과와 정량적 안전율 수치가 누락된 채 외관 사진과 상태 등급만 실려 있다면 이는 단순 점검 성과품에 불과하므로, 관리주체 차원에서 즉각 성과품 보완을 요구해야 합니다.

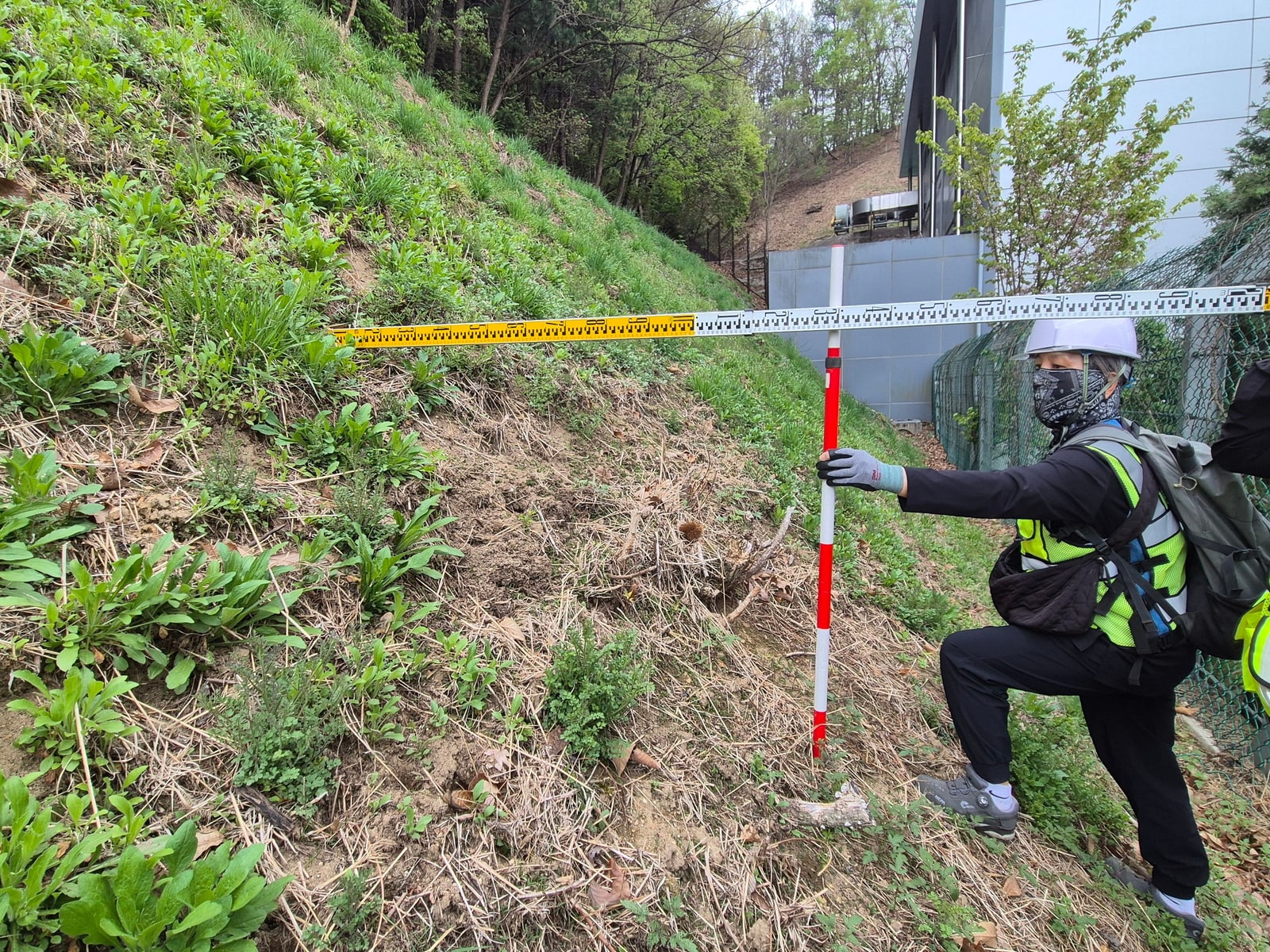

절토 사면 계측 및 정밀 검토가 요구되는 학교 현장 선택 기준

초등학교 안쪽 비탈면에 갈라짐이나 배부름이 눈에 띄었다면 일상적인 정기점검에 머물지 않고 곧바로 정밀 구조검토 용역으로 전환해야 합니

교사동이나 체육관, 급식실 주변 비탈면은 흙이 조금만 쓸려 내려와도 학생 안전을 곧바로 위협하기 때문입니다. 특히 얼었던 땅이 녹는 해빙기나 장마철 집중호우기에는 땅속 물의 압력이 치솟으면서 비탈면 내부 응력 균형이 깨집니다. 겉으로 변형이 드러난 시점에는 이미 땅속 안전율이 한계치에 다다랐을 공산이 크므로 공학적 계산을 거치는 절차가 안전합니다.

초등학교 비탈면 변위 발생 시 발주 방식 판단 단계

초등학교 비탈면에서 육안 변위가 확인되었을 때는 정해진 단계에 따라 신속하게 발주 형태를 전환하고 조치를 취해야 합니다.

1. 현장 기초 징후 확인 및 사진 기록

행정실 및 시설 담당자가 스탠드 뒤편이나 교사동 인접 사면의 균열 발생 위치, 침하 깊이, 지하수 용출 흔적을 즉시 촬영하고 기초 조사표를 작성합니다.

1. 학생 접근 차단 및 안전 구역 설정

사면 하부 통학로나 운동장 스탠드 주변에 안전 펜스를 설치하여 학생과 교직원의 접근을 물리적으로 차단합니다.

1. 과업지시서 내 수치 해석 과업 명시

단순 외관 조사가 아닌 시추 조사, 지층 단면 작성, 한계평형해석 프로그램 구동이 포함된 구조검토 용역 과업지시서를 확정합니다.

1. 전문진단기관 계약 체결 및 수치 안전율 확인

안전진단 전문기관을 통해 지반 물성치를 산출하고, KDS 기준 안전율 미달 여부를 최종 판정받아 관할 교육청에 긴급 보강 예산을 신청합니다.

스탠드 뒤편 절토사면 배부름 발생에 따른 정밀 구조검토 전환 예시

초등학교 운동장 스탠드 뒤편 절토사면에서 발생한 배부름이 우기 이후 더욱 뚜렷해졌다고 가정하겠습니다.

콘크리트 격자블록이 앞으로 밀려 나오고 블록 사이의 간격까지 벌어진 상태라면, 정기안전점검에서 확인한 외관 변형만으로는 사면 내부의 안정성을 판단하기 어렵습니다.

관리주체는 지반 상태와 지하수위 변화가 사면에 미치는 영향을 확인하기 위해 시추조사와 안정해석을 추가로 의뢰할 수 있습니다. 이 과정에서 집중호우 조건을 적용한 안전율이 0.94로 계산된다면 검토 기준인 1.20을 충족하지 못하므로 보강 대책을 마련해야 합니다.

해당 결과는 관할 교육지원청에 긴급 예산을 신청하는 근거로 활용되며, 배수관 설치와 쏘일네일링 보강을 통해 사면의 안정성을 확보하는 방향으로 후속 공사를 계획할 수 있습니다.

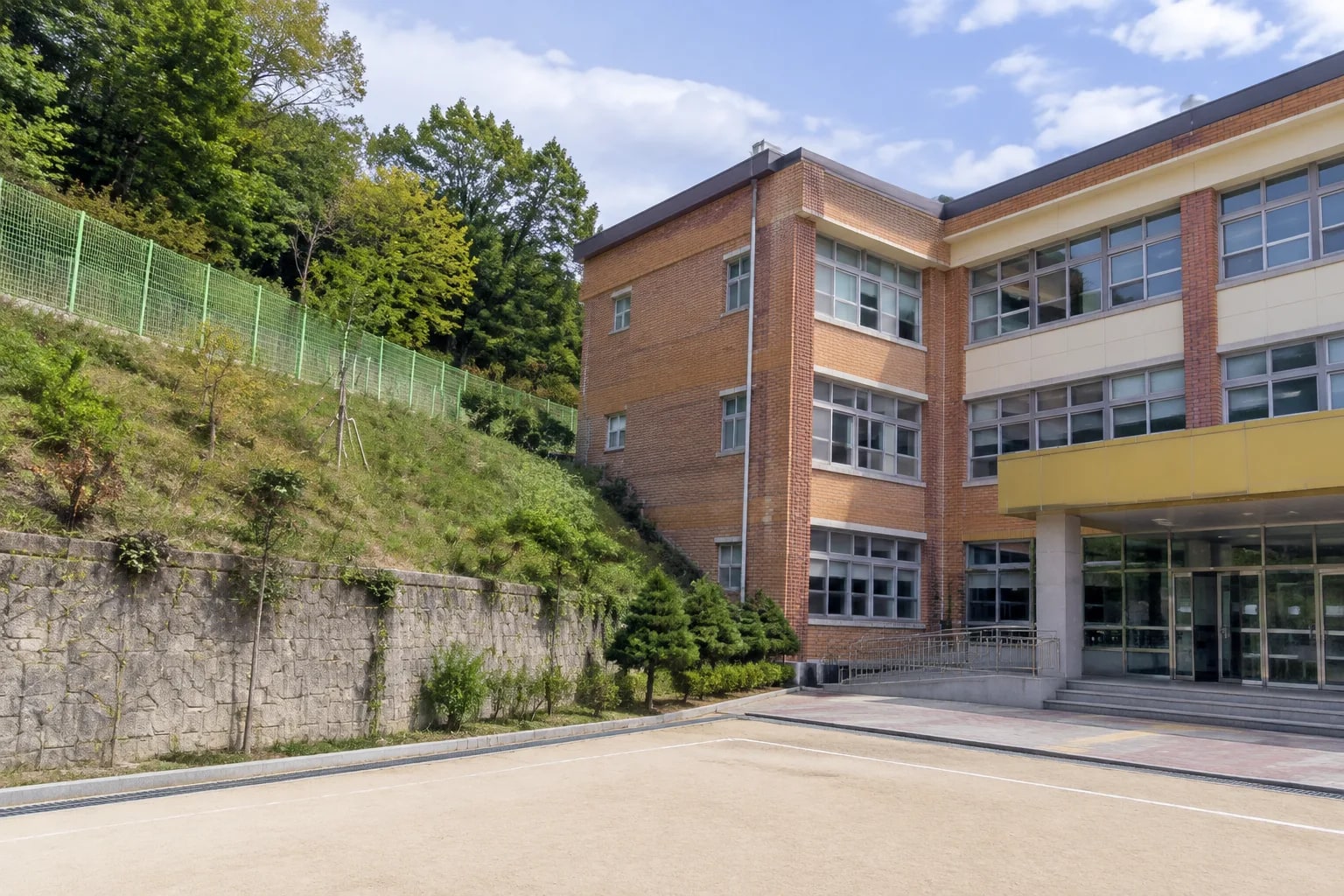

사면 계측관리 운영 절차와 초등학교 현장 적용 요령

비탈면 안정성 검토를 마친 뒤라도 잔여 변동을 감시하고 이상 징후에 선제 대응하려면 상시 사면 계측관리가 뒤따라야 합니다.

낮 시간대 다수의 학생이 머무는 학교 특성상 지반 거동을 놓치지 않고 추적하는 과정은 필수적입니다. 이 같은 계측 체계는 표면과 땅속 깊은 곳의 움직임을 포착해 위험 수위에 이르기 전 경보를 울리는 방식으로 작동됩니다. 지반 여건과 현장 환경에 부합하는 센서를 배치하고 정밀한 관리 기준치를 정해야 안전성을 안정적으로 유지할 수 있습니다.

사면 계측관리 기기 배치와 허용 변위 기준값 설정

사면 계측관리 기기는 비탈면 상부 인장 균열 구간과 하부 붕괴 예상 구간에 집중 배치하며, 허용 변위 기준값에 따라 단계별로 대응합니다.

지표 변위계는 사면 상부 지표면 갈라짐의 진행 속도를 실시간으로 측정하며, 지하수위계는 강우 시 비탈면 내부 수위 변화를 추적합니다. 지중경사계는 지반 내부 활동면 깊이에서 일어나는 수평 이동을 파악하는 데 유용합니다. 초등학교 현장에서 주로 적용하는 변위 관리 기준값과 대응 체계는 다음과 같습니다.

• 주의 단계(1차 관리 기준치, 허용 변위의 50~70% 수준)
• 일일 변위량이 미세하게 증가할 때 발령합니다.
• 계측 데이터 수집 주기를 단축하고 육안 순찰 빈도를 하루 2회 이상으로 늘립니다.

• 경계 단계(2차 관리 기준치, 허용 변위의 70~100% 수준)
• 연속적인 변위 진행이 확인되는 상태입니다.
• 운동장 스탠드 및 사면 하부 보행로를 전면 통제하고 관할 교육청 시설과에 상황을 보고합니다.

• 위험 단계(3차 관리 기준치, 허용 변위 100% 초과)
• 붕괴 임박 또는 급격한 지반 이동 징후입니다.
• 교사동 내 학생들을 안전 구역으로 즉각 대피시키고 비탈면 안정화 응급 조치를 시행합니다.

초등학교 시설물 관리주체는 현재 비탈면에 단순 결함이 아닌 균열이나 배부름이 관찰된다면 기존 점검과 별개로 역학적 안전율을 도출하는 정밀 구조검토 용역 발주를 적극 검토해야 합니다. 과업지시서에 한계평형해석과 지반 조사 항목이 정확히 반영되었는지 점검하시기 바랍니다.
