교육지원청 비구조요소 내진설계 결과 보고서 검토와 보강 예산 편성 방법

결과 보고서에 실린 종합 의견 몇 줄만 보고 교육지원청 청사의 보강 예산을 확정할 수는 없습니다. 천장 마감재와 기계설비는 검토 조건은 물론 산출되는 보강 물량 자체가 제각각이기 때문입니다. 따라서 상태평가와 내진 안전성 판정을 엄격히 분리해 읽고, 제시된 보강안이 설계 도면 및 물량 산출 내역과 제대로 맞물리는지 먼저 짚어야 합니다.

비구조요소 내진설계 기준에 따른 교육지원청 결과 보고서의 기본 구성

보고서는 검토 조건, 부재별 계산, 보강 상세, 부록을 연결해 읽습니다. 제출본의 목차와 납품 목록부터 대조합니다.

비구조요소 내진설계 기준 항목과 총괄 요약문 확인 순서

1. 적용 기준의 명칭과 판본, 검토에 사용한 청사 도서를 확인합니다. 기준명만 있고 적용 시점이 없으면 보완할 사항입니다.
2. 총괄 요약문에서 검토 완료 항목과 자료 부족으로 판단을 남긴 항목을 구분합니다. 검토 제외를 적합으로 읽지 않습니다.
3. 종합 의견에 적힌 보강 위치가 부재별 검토표의 위치와 일치하는지 대조합니다. 검토표에 없는 보강 의견은 판단 근거를 추가로 받아야 예산 설명자료에 쓸 수 있습니다.

설계 도면과 구조계산서 부록 대조 요령

구조계산서(부재가 하중을 견디는지 계산한 문서)를 들여다볼 때는 설계 도면의 부재 일련번호와 하나씩 대조하는 작업이 출발점입니다. 설비 위치가 겹치더라도 규격과 하부 정착 방식이 조금이라도 어긋나면 유효한 검토로 인정하기 곤란합니다.

도면의 장비 중량과 설치 높이, 앵커(설비를 바탕 구조체에 고정하는 정착재) 규격이 계산 조건과 맞는지 확인합니다. 개정된 도면이 존재한다면 계산서 부록에도 변경 수치가 일치하게 반영되었는지 대조하는 작업이 뒤따라야 안전합니다.

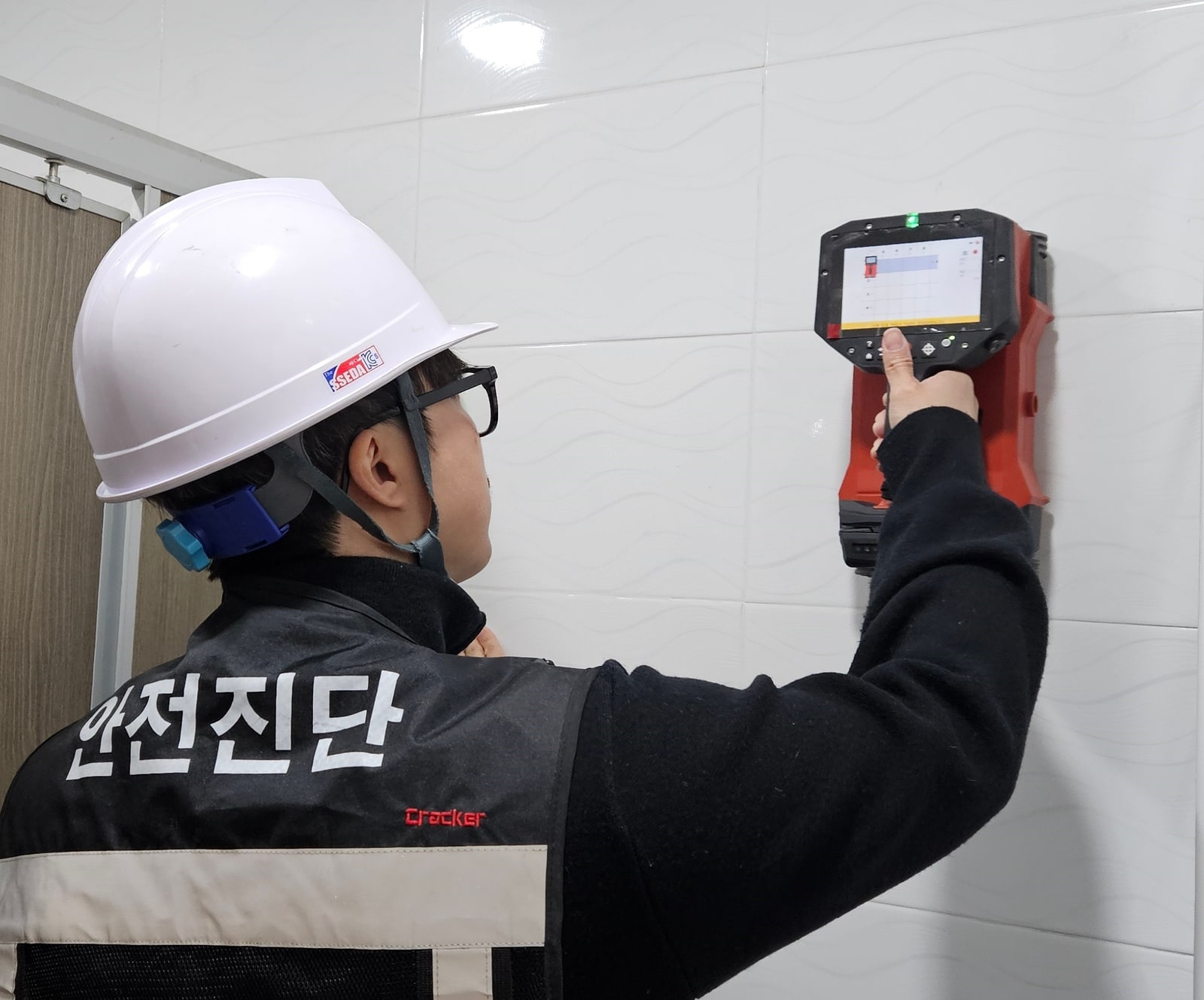

비구조요소 내진설계 대상별 안전성 평가와 주요 검토 항목

먼저 볼 항목은 상태평가의 의미와 하중 검토 결과, 고정부의 확인 여부입니다. 계산으로 확인한 내용과 현장에서 확인하지 못한 내용을 구분합니다.

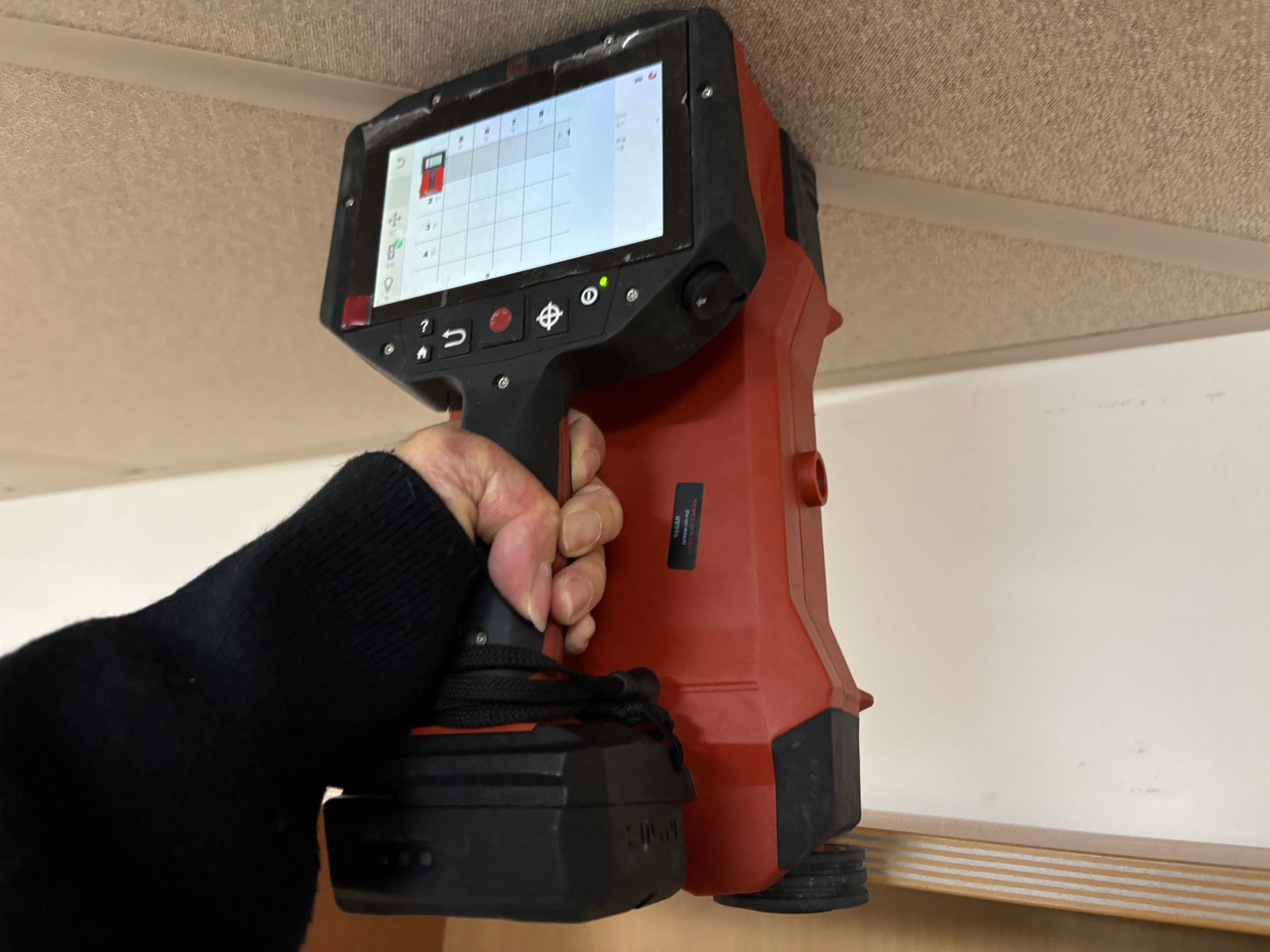

비구조요소 내진설계 적용범위에 따른 부재별 상태평가 결과 판독법

비구조요소 내진설계 결과 보고서는 외관 상태와 내진 안전성 검토 결과를 구분해 확인해야 합니다. 천장 마감재나 설비의 고정부에 눈에 띄는 손상이 없더라도 지진하중에 대한 안전성이 확보되었다고 단정할 수는 없습니다. 보고서에 기재된 평가 결과를 확인할 때는 부재별 설계지진력과 고정부의 지지력, 계산에 사용된 조건을 함께 살펴야 합니다. 검토 근거가 부족하거나 현장 확인이 이루어지지 않은 항목은 별도로 구분하고, 보강 필요 여부를 판단하기 전에 추가 자료를 확인해야 합니다.

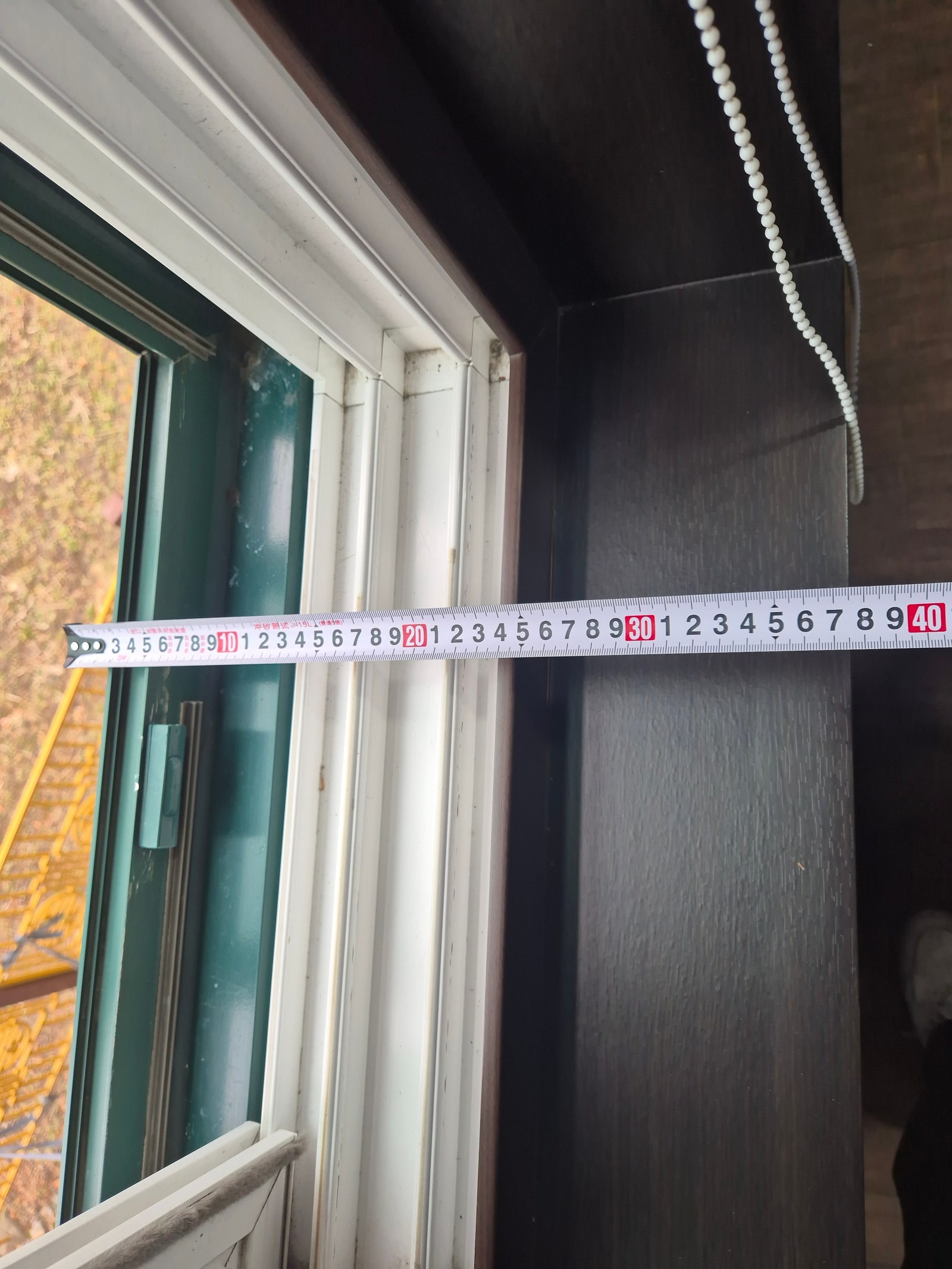

천장 조명과 외벽 마감재 앵커 지지력 계산서 확인 기준

앵커 계산서는 지진하중(지진 때 부재에 작용하도록 산정한 힘)과 이를 견디는 설계강도를 같은 조건에서 비교했는지 읽습니다. 건축물의 구조기준 등에 관한 규칙은 설계하중의 산정기준과 방법을 건축구조기준에 따르도록 정하고 있습니다.

검토 위치	보고서에서 대조할 내용	추가 설명이 필요한 경우
천장 조명 고정부	중량과 고정 상세의 대응	계산한 고정부가 도면에서 식별되지 않음
외벽 마감재 고정부	앵커 배치와 계산 조건	기존 바탕 상태의 확인 근거가 없음

건축물의 구조기준 등에 관한 규칙을 근거로 하되, 보고서의 적용 기준과 계산 조건은 별도로 확인합니다.

배관 흔들림 방지 버팀대 고정 상태 분석

배관 버팀대는 가새(수평 움직임을 억제하는 대각 지지재) 자체와 양쪽 접합부를 함께 읽습니다. 보고서에 버팀대 설치 사진만 있다면 배관 연결부와 구조체 고정부의 검토 근거도 대조합니다. 천장 속이라 확인하지 못한 부분은 확인 완료 항목과 분리해 후속 과제로 남깁니다.

기계설비 내진설계 기준 미달 구간의 보수 및 보강 의견 검토 방법

• 공조 덕트(공기를 보내거나 배출하는 통로)를 보강할 때는 하중을 받는 지지 위치와 접합부 상세도가 빠짐없이 담겼는지 살펴야 합니다.
• 냉난방 장비에 설치하는 내진 스토퍼(지진 때 장비의 과도한 이동을 제한하는 장치) 역시 바탕 구조체와 맞물리는 고정 상세가 도면에 제대로 그려졌는지 따져보는 절차가 따릅니다.

기계설비 내진설계 기준에 맞춘 장비별 보강 우선순위 판단표

• 수치 계산 결과 기준에 못 미친 부재는 결함 부위와 제안된 보강 도면이 일대일로 맞물리는지 살핍니다. 덕트 지지 트러스 자체를 보강하는 것인지 접합부 앵커를 교체하는 것인지 명확해야 현장 공사 범위를 확정할 수 있습니다.
• 장비 스토퍼를 덧대는 안건이라면 기기 본체와 바닥 기초 패드가 어떤 방식으로 물리는지 명시되어야 마땅합니다. 보강 완료 여부를 스토퍼 설치 개수만 세어 판단하는 방식은 곤란합니다.
• 현장 확인 자료가 부족해 판단을 유보한 장비는 판정 미달 항목과 별개로 분류해 둡니다. 현장 재조사에 드는 실무 품과 실제 보강 공사비를 한데 묶어 계상하면 혼선이 생깁니다.
• 보강 공사 우선순위는 보고서상 구조 미달 수준과 청사 운영 중단 여파를 저울질하여 정합니다. 담당자가 현장 사진만 보고 임의로 우선순위를 매기기보다는, 구조 설계자에게 조치 사유와 선결 조건을 문서로 질의해 회신받는 편이 행정상 안전합니다.

비구조요소 내진설계 결과에 따른 보강 계획과 예산 편성 방법

보강 의견은 위치별 공사 범위와 연도별 집행 계획으로 바꾸어 예산 검토자료에 담습니다. 보고서의 권고 문구만 옮기면 물량과 사업 범위가 불명확해집니다.

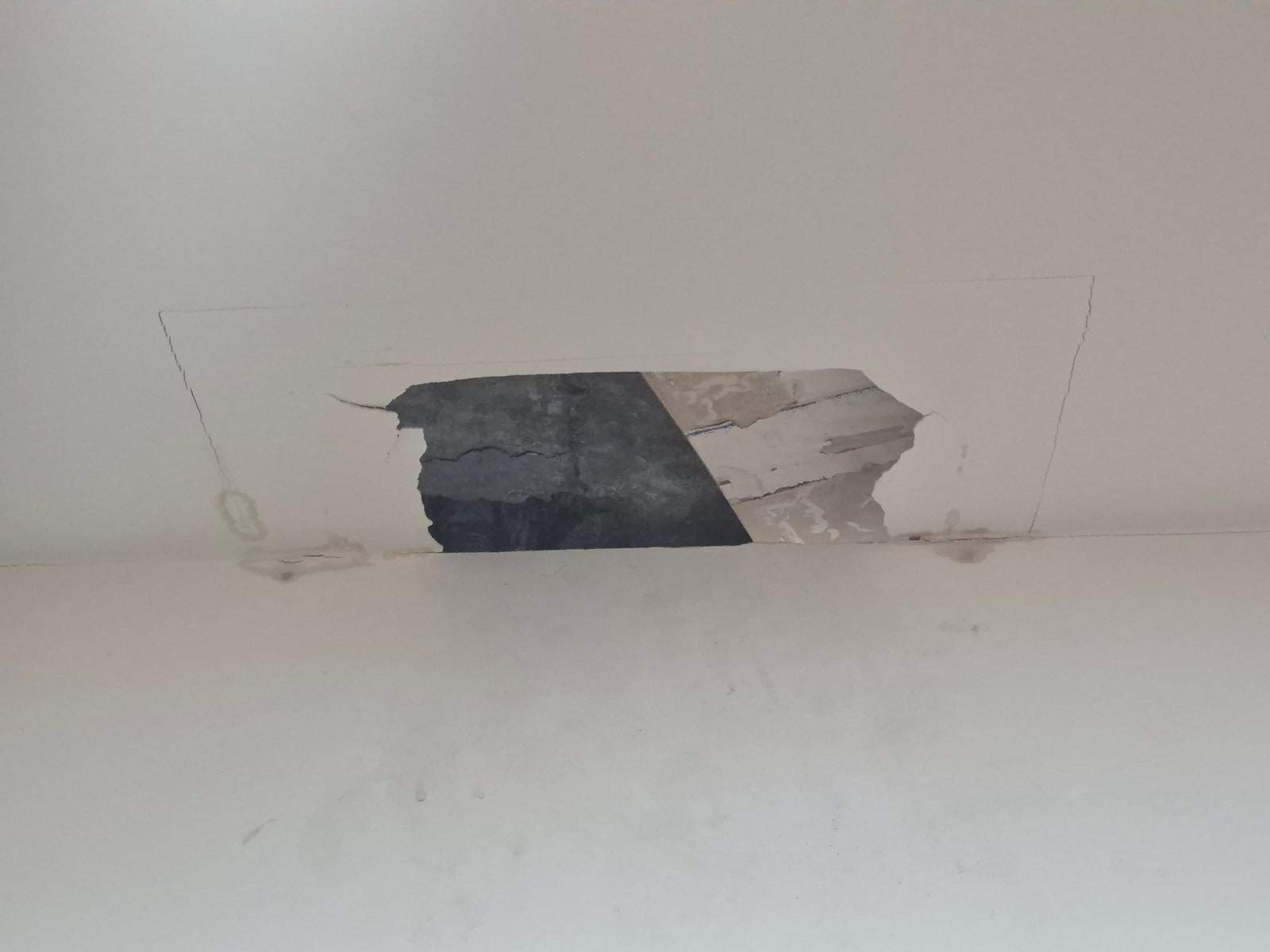

비구조요소 내진설계 공사비 산출 내역과 예산 검토 항목

내역서를 들여다볼 때는 부재 자체의 보강비와 부대 작업비를 분리해 대조해야 마땅합니다. 흔들림 방지 버팀대나 정착 앵커 설치비만 잡혀 있고 천장 해체 및 마감 복구, 장비 진입로 확보 비용이 빠지면 실제 공사 단계에서 예산 부족을 겪게 됩니다.

담당자가 꾸리는 예산 검토자료에는 보강 부위와 물량 산출 근거, 목표 집행 연도가 일목요연하게 묶여야 합니다. 혹시 제출본에 개략 공사비만 적혀 있다면 확정 금액으로 잡지 말고 도면 보완 시 다시 맞출 유보 항목으로 빼둡니다.

차기 본예산의 비목은 해당 교육청의 적용 연도 예산편성 지침에 맞춰 회계 담당자와 확인합니다. 보고서의 공종명을 예산 비목으로 그대로 옮기지 않습니다. 단계별 공사는 연도마다 완료할 구간을 표시하고, 같은 고정부나 천장 복구 물량이 중복 반영되지 않도록 대조합니다.

교육지원청 비구조요소 내진 실무 관련 자주 묻는 질문

보고서를 접수한 뒤 실무에서는 청사 설계 변경 일정과 실제 보강 공사 시점을 맞추어야 합니다. 본청 공간 개선이나 리모델링 추진 여부, 부재 고정 위치의 변경에 따라 추가로 짚어야 할 검토 범위도 달라지는 까닭입니다.

기존 교육지원청 청사의 리모델링 시 비구조요소 내진 보강은 어느 시점에 착수합니까?

리모델링 설계에서 천장과 설비 배치가 정해질 때 비구조요소 보강안을 함께 검토하는 방식으로 계획합니다. 기존 보고서에 수록된 검토 위치와 기기 중량이 변경 설계안에도 유효한지 선행 판단이 이루어져야합니다.

청사 내 냉난방 기기를 이전 배치하는 상황을 가정하면, 종전 자리를 바탕으로 나온 구조 계산값을 새 위치에 그대로 끌어다 쓸 수는 없습니다. 바뀐 도면을 보고서 작성 기관에 보내 재계산 대상 부재와 기존 상세를 그대로 둘 부재를 공문서로 명확히 받아 두어야 설계 혼선을 막습니다.

설비배관 흔들림 방지 버팀대 설치 시기는 구조체 보강과 어떻게 연계합니까?

버팀대 설치 시기는 고정할 구조체와 보강 상세가 확정된 일정에 맞춰 조정합니다. 구조체 보강 공사와 겹치는 위치라면 고정 위치 변경 여부나 기설치 버팀대의 재철거 가능성을 설계자 간에 미리 확인할 사항입니다.

공사계획을 짤 때는 천장 마감재를 덮기 전 고정부 검측 일정을 반드시 포함해야 안전합니다. 설치 순서 역시 승인된 청사 도면과 현장 여건에 따라 달라지므로, 보고서 접수 일자만 보고 착공 시점을 일률적으로 못 박아서는 곤란합니다.

담당자는 접수본에서 검토 미비 사항과 예산 집행 가능 부위를 분리해 작성자에게 보완을 요구해야 합니다. 예산 확정 전 최신 도면과 물량 일치 여부를 대조하고 변경안 반영 기한을 못 박는 절차도 거쳐야 합니다. 관련 업무 절차는 한국시설진단원 내진성능평가 페이지에서 상세히 안내하고 있습니다.
