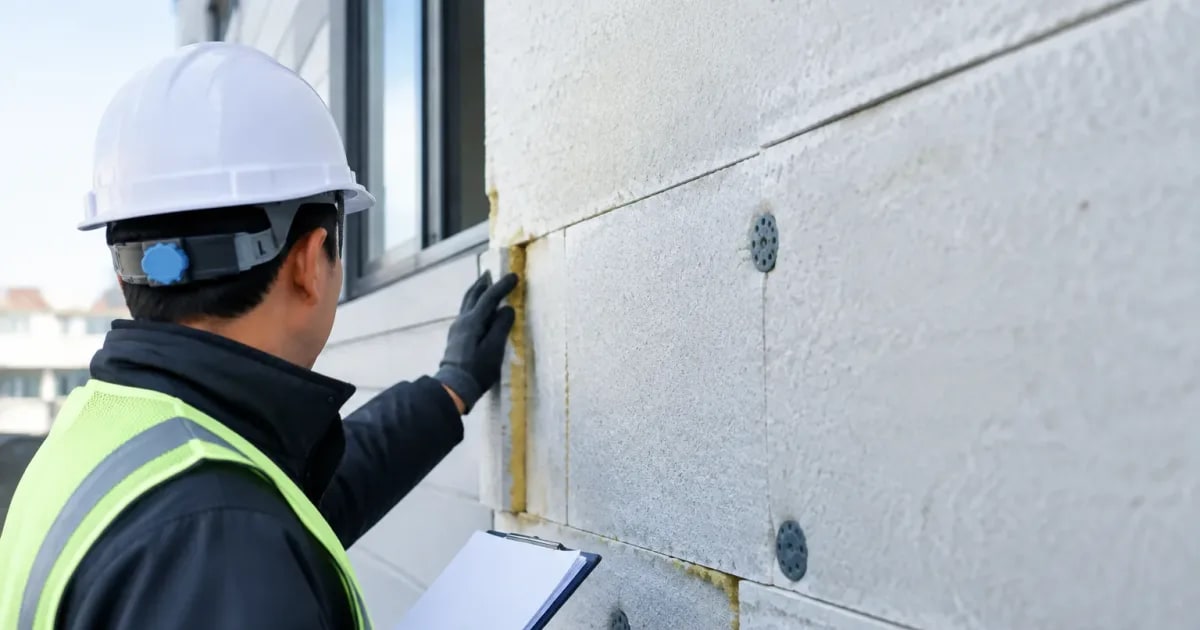

건축물 단열공사 공법별 특징과 시공 시 확인 기준

겨울철 실내 구석의 곰팡이나 창가 결로는 환기를 덜 해서만 생기는 현상이 아닙니다. 열교 취약부를 손보지 않고 두면 냉난방비 누수는 물론 구조체로 번진 습기 탓에 마감재까지 상하게 됩니다. 시공 과정에서 관리주체와 건축 감리자가 짚어야 할 핵심은 단열재 자체 물성과 맞댐부의 기밀 충진, 건축물별 법정 기준 충족 여부입니다.

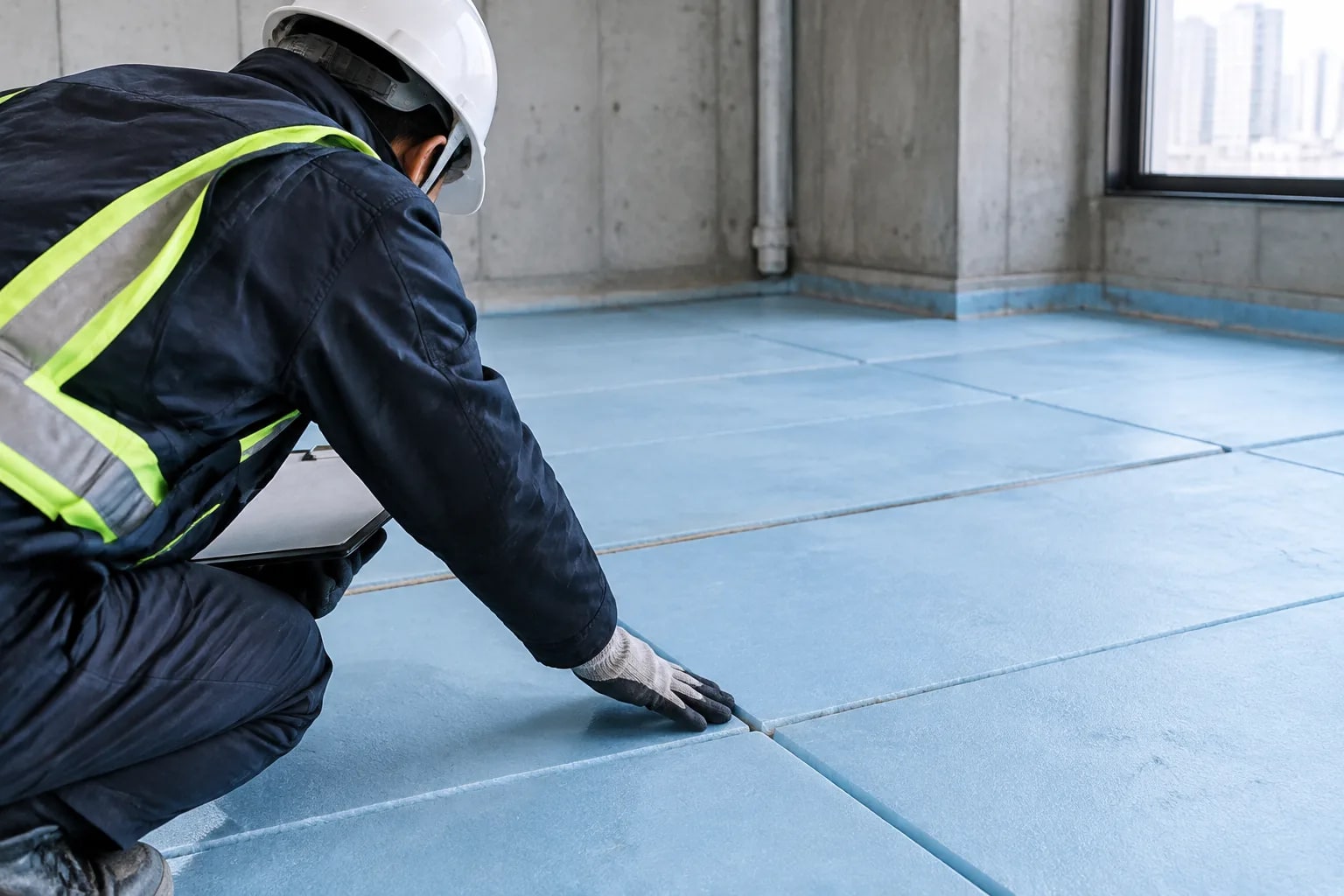

실내 열 손실과 결로를 제어하는 단열의 기본 원리

단열공사는 실내외 온도 차이로 생기는 열 이동을 줄여 구조체의 실내 표면 온도를 노점온도 이상으로 유지하는 작업입니다.

전도, 대류, 복사에 의한 열 이동 차단 메커니즘

열은 온도가 높은 곳에서 낮은 곳으로 전도, 대류, 복사의 세 가지 경로를 따라 이동합니다. 단열재 내부의 미세한 독립 기포나 섬유 사이 공기층은 전도에 의한 열 이동과 공기 유동에 따른 대류 열전달을 줄이는 역할을 맡습니다. 표면 방사율이 낮은 반사형 자재나 복사열 차단막을 함께 사용하면 복사 형태의 열 손실도 줄어듭니다.

구조체 연결 부위의 열교 현상과 표면 결로의 상관관계

슬래브 연결부, 기둥, 창호 테두리처럼 단열재가 끊기는 곳에는 열이 집중적으로 전달되는 열교가 생깁니다. 열교 부위의 실내 표면 온도는 주변보다 낮습니다. 표면이 실내 공기의 노점온도 아래로 내려가면 수증기가 물방울로 맺히므로, 골조와 단열재의 접합부에서도 단열선이 이어지는지 확인하는 것이 결로 방지의 출발점입니다.

실내 온습도 조건에 따른 노점온도 형성과 곰팡이 생육 환경

실내 온도가 20도이고 상대습도가 60퍼센트일 때 공기의 노점온도는 약 12.6도이며, 관련 설계기준은 국토교통부 고시 「공동주택 결로 방지를 위한 설계기준」입니다. 구조체 표면이 노점온도 이하로 내려가면 결로가 발생하고, 상대습도 70퍼센트 이상의 다습한 환경이 장시간 유지되는 부위는 곰팡이가 자라기 쉽습니다. 결로와 곰팡이를 마감 관리만으로 다루기 어려운 이유입니다. 단열 설계와 시공에서는 실내 온습도 조건과 함께 구조체 표면 온도를 검토합니다.

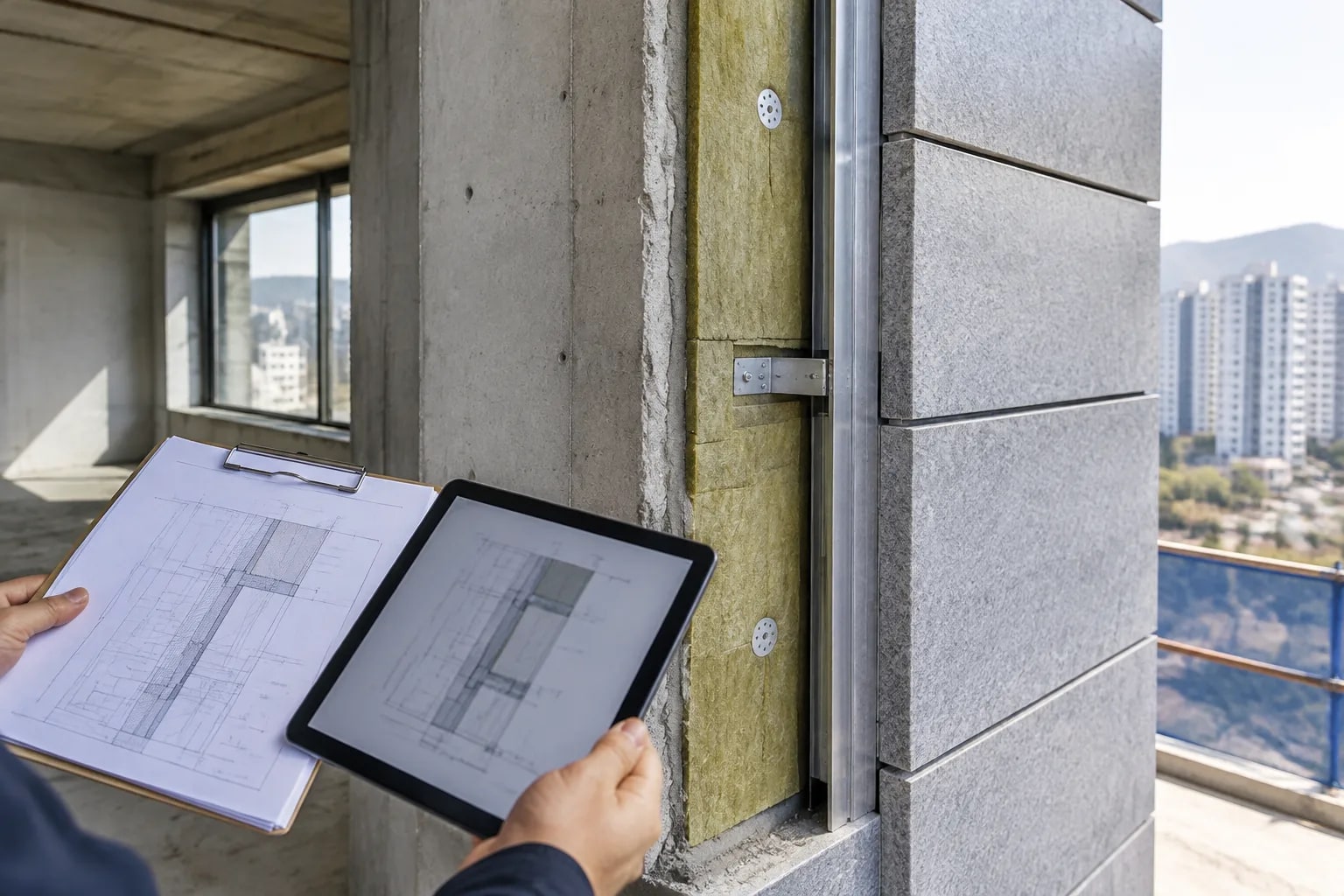

외단열과 내단열 공법의 구조적 차이와 적용 특성

외단열은 콘크리트 골조 바깥에, 내단열은 실내 측에 단열재를 배치하며, 이 위치 차이에 따라 열교 차단 성능과 시공 조건이 달라집니다.

구분	외단열 공법	내단열 공법
단열재 위치	골조 외측 (외부 마감재 내부)	골조 내측 (실내 석고보드 배면)
열교 차단 성능	슬래브·벽체 연결부 열교 완전 차단 유리	층간 슬래브·세대 칸막이벽 부위 열교 취약
내부 결로 위험	구조체 축열 성능 활용으로 표면 결로 최소화	단열재와 콘크리트 사이 내부 결로 발생 위험
시공 및 보수성	외부 비계 필요 및 외장재 고정 철물 관리 필요	기후 영향 없이 실내 시공 용이하나 실내 유효 면적 감소

외벽 외측을 감싸 열교를 줄이는 외단열 공법의 기술적 장점

골조 바깥쪽을 단열재로 빈틈없이 감싸는 외단열 공법은 기둥이나 슬래브 단부처럼 열이 새기 쉬운 부위의 열교를 근본적으로 차단하는 방식입니다. 콘크리트 구조체가 단열재 내측에 자리 잡아 열을 머금는 축열체 역할을 해 주므로 실내 온도를 안정적으로 유지하는 데 한층 유리합니다. 외부 온도 변화가 골조에 미치는 영향도 줄어듭니다. 온도 차에 따른 콘크리트의 팽창과 수축을 완화하는 점은 구조체 균열 억제에도 도움이 됩니다.

공동주택 세대 내부 시공에 쓰이는 내단열 공법의 주의점

세대 안쪽에서 작업하는 내단열 공법은 외부 비계가 필요 없어 공기 단축과 시공비 절감에 유리하지만, 외벽과 맞닿는 층간 슬래브나 세대 간 벽체 부위에서 단열선이 끊어지는 약점이 있습니다. 끊어진 골조 틈으로 열이 빠져나가면 실내 모서리 표면 온도가 급격히 떨어져 결로가 집중될 수밖에 없습니다. 게다가 단열재 배면과 콘크리트 사이의 틈새로 실내 습기가 스며들면 겉으로 드러나지 않는 면에서 곰팡이가 피어납니다. 보이지 않는 하자 발생을 차단하려면 단열재를 골조 면에 온전히 밀착시켜 공극을 없애야 합니다.

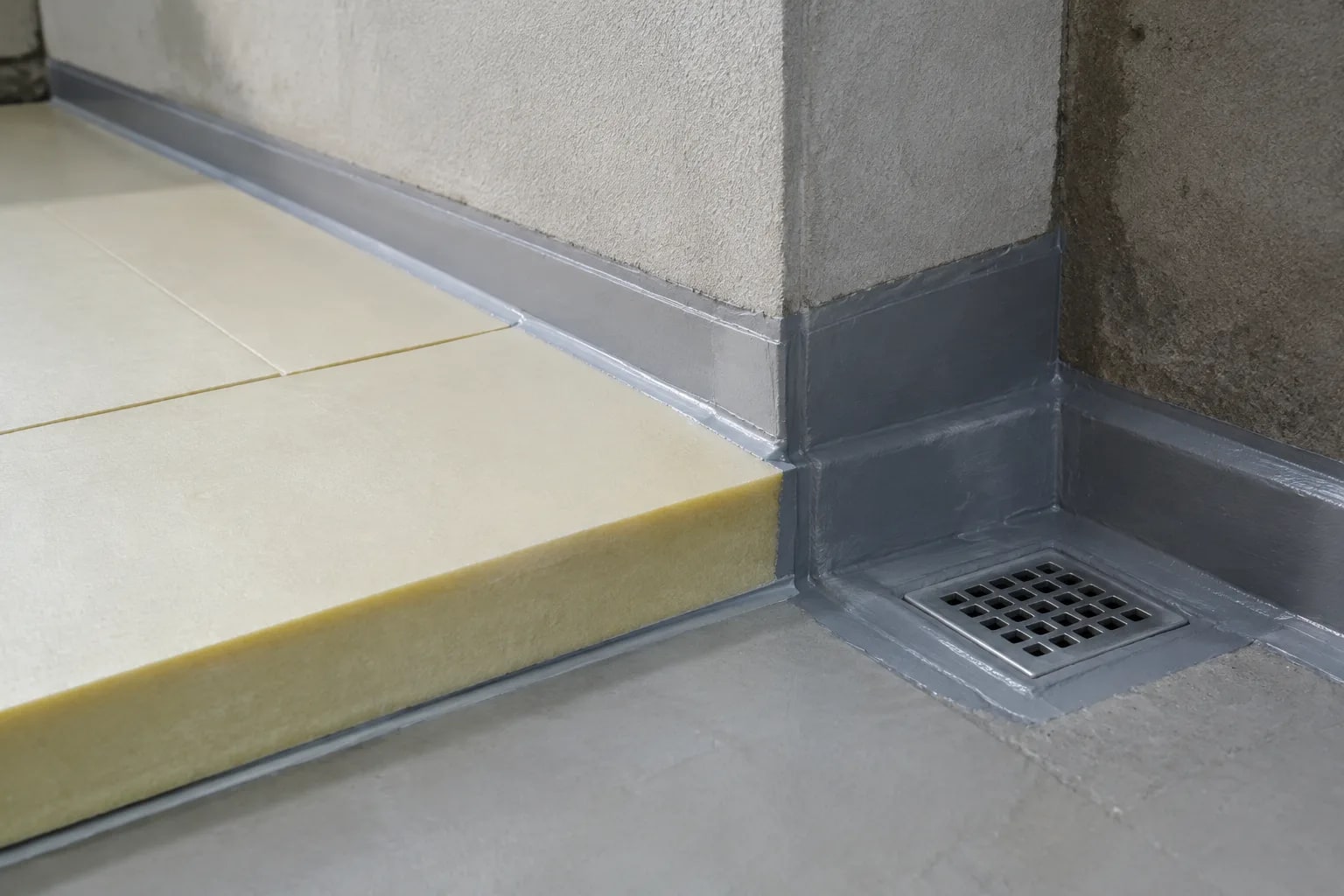

유기질과 무기질 단열재의 물성 및 열전도율 등급

단열재는 원료에 따라 석유화학 계열의 유기질 자재와 광물, 유리 섬유 계열의 무기질 자재로 나뉘며, 열전도율 등급은 한국산업표준 규격과 설계기준으로 확인합니다.

단열재의 열전도율에 따른 등급 분류와 허용 기준

국토교통부 고시 「건축물의 에너지절약설계기준」 [별표 2]의 단열재 등급은 열전도율 범위에 따른 가, 나, 다, 라의 4개 등급입니다. 가등급은 0.034 W/m·K 이하, 나등급은 0.035~0.040 W/m·K에 해당합니다. 다등급의 범위는 0.041~0.046 W/m·K이며, 라등급은 0.047~0.051 W/m·K로 구분됩니다.

압출법보온판(XPS), 비드법보온판 2종(네오폴 등 네오폴 계열 EPS), 페놀폼(PF보드) 등에는 가등급 유기질 단열재가 있습니다. 열전도율이 0.020~0.034 W/m·K 수준인 제품은 비교적 얇은 두께로도 단열 성능을 확보하는 데 유리합니다. 글라스울과 미네랄울 같은 무기질 단열재는 밀도와 제품 성능에 따라 가등급 또는 나등급에 속하며, 불연 성능이 요구되는 외벽과 방화 구획 부위에 주로 사용됩니다. 실제 적용 등급과 화재안전 성능은 제품별 시험성적서로 확인하는 항목입니다.

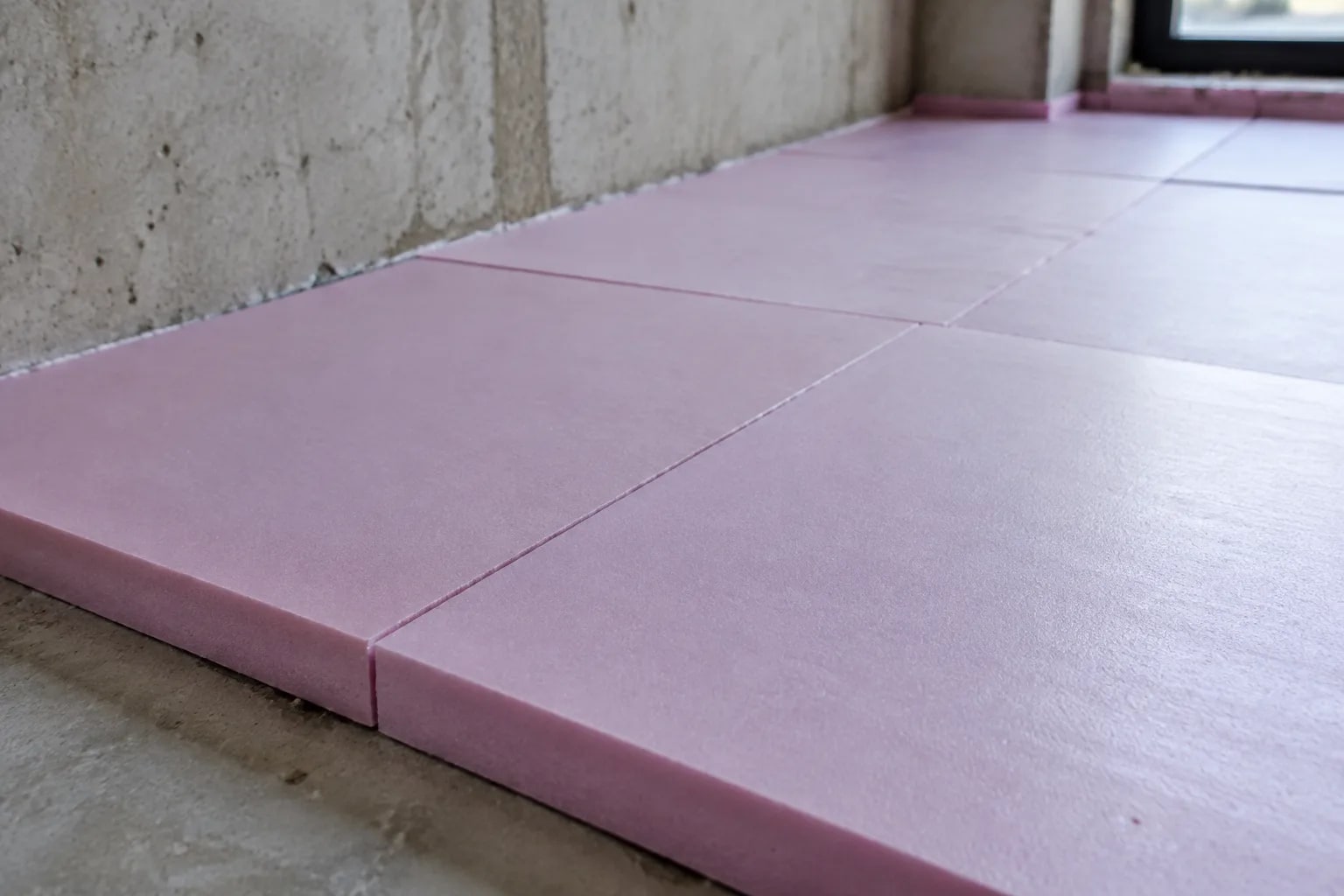

지역별 열관류율 및 법정 단열재 두께 기준 검토

건축물의 단열 설계는 해당 지역과 부위에 적용되는 법정 열관류율 기준을 충족하는 것이 원칙입니다. 외벽, 지붕, 바닥은 각각 요구 성능이 다르므로 부위별 기준을 구분해 검토합니다.

「건축물의 에너지절약설계기준」 제6조(건축부문의 의무사항)
외기에 직접 또는 간접 면하는 거실의 외벽, 최상층에 있는 거실의 반자 또는 지붕, 최하층에 있는 거실의 바닥 등은 [별표 1]의 부위별 열관류율 기준을 만족하여야 한다.

중부, 남부, 제주 권역별 부위별 열관류율 허용값

「건축물의 에너지절약설계기준」 [별표 1]은 중부1지역, 중부2지역, 남부지역, 제주도로 나누어 부위별 열관류율 허용값을 정하고 있습니다. 외기에 직접 면하는 공동주택 거실 외벽의 허용값은 중부1지역 0.150 W/㎡·K 이하, 중부2지역 0.170 W/㎡·K 이하입니다. 남부지역은 0.220 W/㎡·K 이하, 제주도는 0.290 W/㎡·K 이하가 적용됩니다. 강원도 내륙과 경기도 북부권 등이 포함되는 중부1지역은 다른 권역보다 허용값이 낮습니다. 개별 건축물의 적용값을 검토할 때는 소재지의 지역 구분과 허가 신청 시점의 기준을 함께 대조합니다.

외벽 및 최상층 지붕 슬래브 단열재 적정 두께 산출 요령

단열재 두께는 대상 부위의 허용 열관류율과 단열재의 열전도율을 대조해 산정하며, 열전도율을 허용 열관류율로 나눈 값은 두께를 검토하는 출발점입니다. 실제 설계에서는 벽체를 구성하는 다른 재료의 열저항을 포함한 검토와 기준상 두께 확인을 구분합니다.

열전도율 0.034 W/m·K 이하인 가등급 단열재를 사용하는 경우, 외기에 직접 면하는 중부1지역 공동주택 외벽의 기준 두께는 220mm 이상입니다. 같은 지역에서 외기에 직접 면하는 최상층 지붕 슬래브는 가등급 단열재 270mm 이상을 기준으로 검토합니다. 지붕은 열 손실을 줄이기 위해 단열재를 연속해서 설치하는 부위이며, 제시된 두께의 적용 여부는 해당 건축물에 적용되는 별표 규정과 대조하는 절차가 필요합니다.

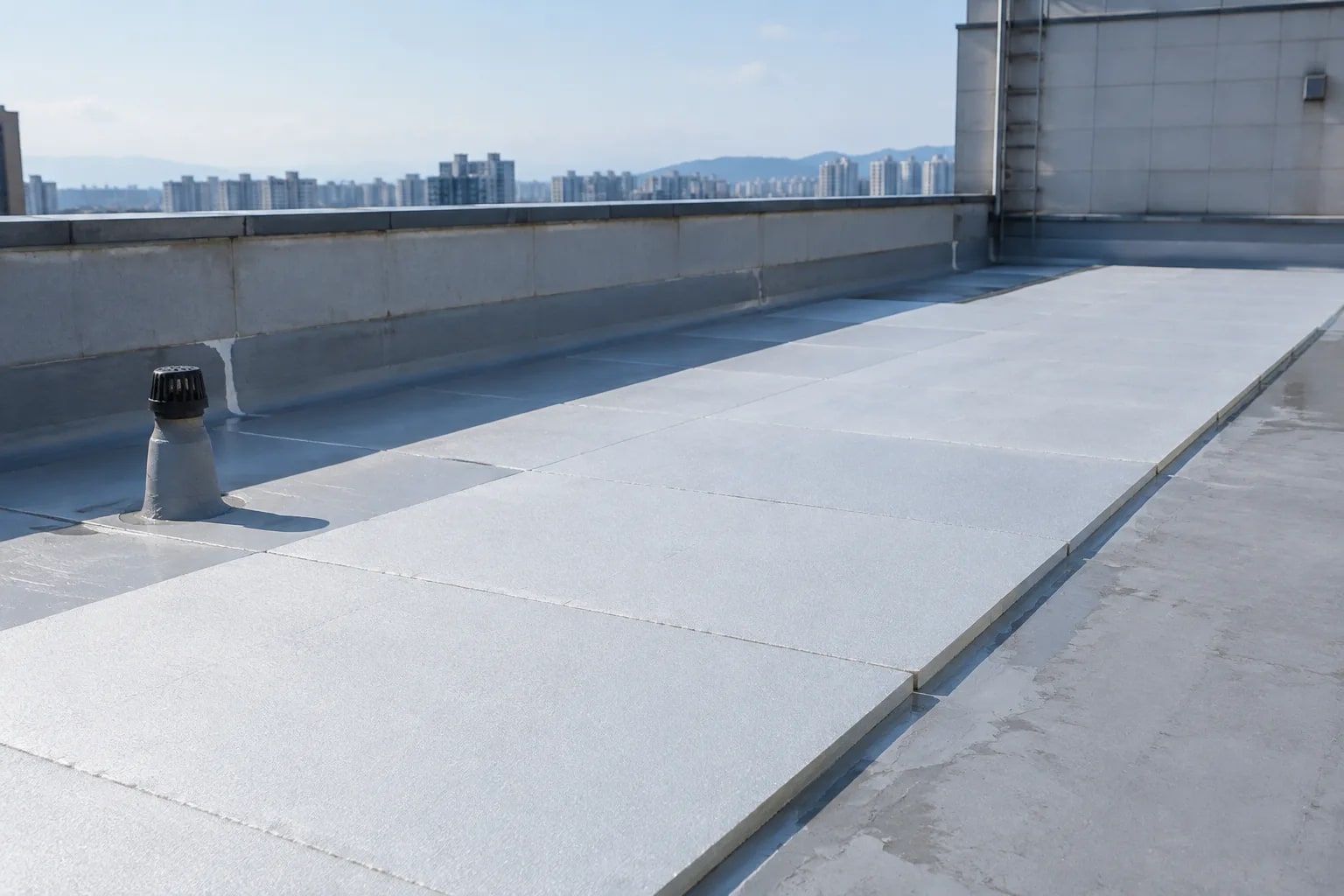

단열 품질 확보를 위한 현장 시공 및 감리 확인사항

현장 감리자와 감독자는 자재 반입 단계부터 바탕면 정리, 부착과 접합부 틈새 마감에 이르기까지 공정별로 설계도서와 시공 기준의 부합 여부를 점검합니다. 단열재 화재안전 성능 확보나 접착 모르타르 도포 면적 준수 여부 역시 설계 공법과 대상 건축물 규격에 맞는지 현장에서 빠짐없이 짚고 넘어갈 기본 항목입니다.

• 한국산업표준(KS) 인증서 및 시험성적서 상의 열전도율 등급 일치 확인
• 단열재 바탕면의 이물질 제거 및 접착 모르타르 본드 도포 면적 40퍼센트 이상 확보 여부 점검
• 단열재 간 맞댐 이음부 단차 및 틈새 발생 여부 검측
• 틈새 발생 부위의 일액형 또는 난연 우레탄폼 밀실 충진 상태 확인
• 창호 프레임 주변 및 슬래브 단부 열교 방지 단열재 누락 여부 확인
• 외벽 마감용 단열재의 화재안전 성능(준불연 이상) 적합성 확인

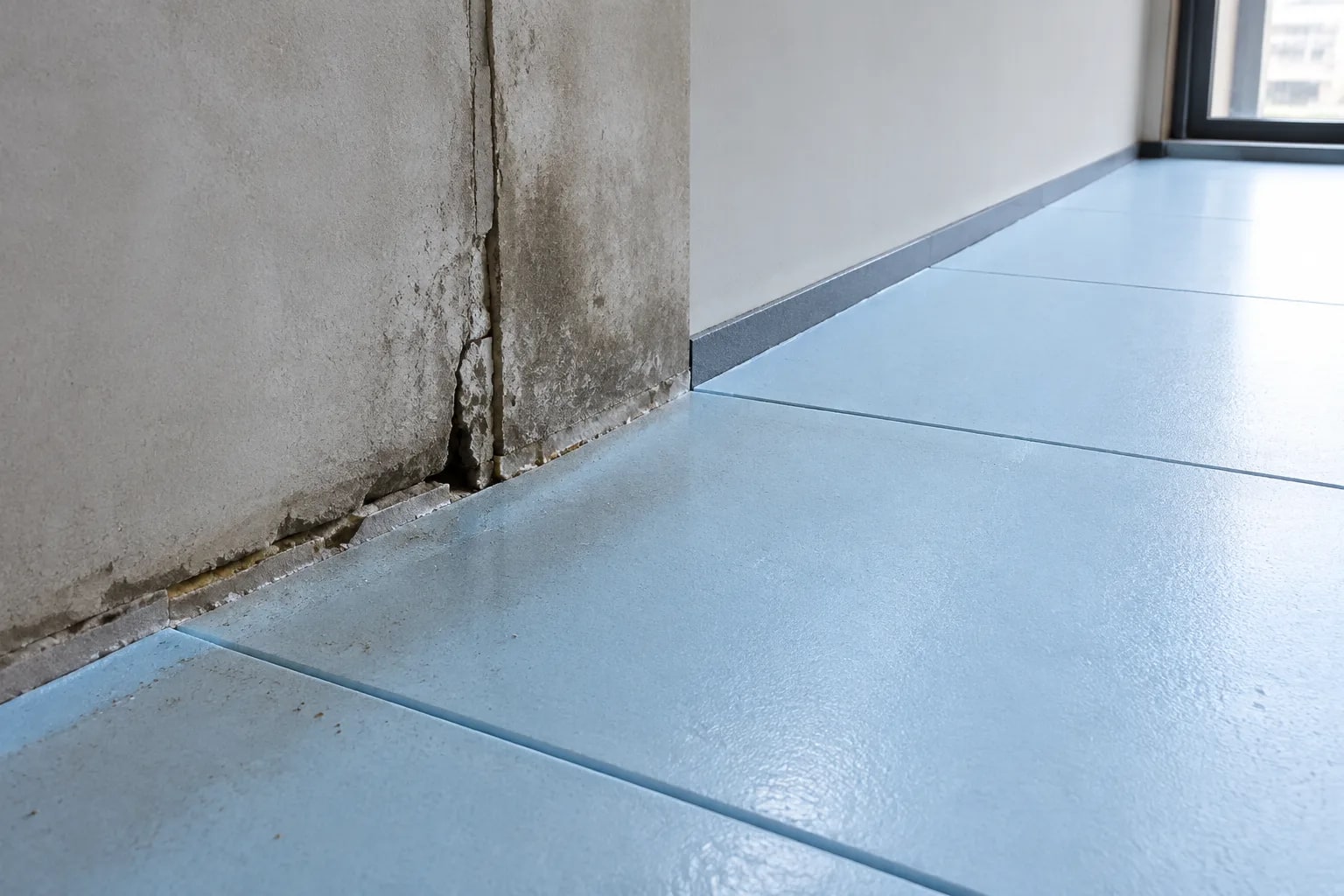

단열재 이음부 밀착과 기밀성 확보를 위한 충진 작업

단열판 이음부는 보드 사이를 밀착시키고 남은 틈새를 충진한 뒤 밀봉하는 순서로 기밀성을 확보합니다. 2mm 이상의 틈은 공기가 드나드는 통로가 되어 결로 위험을 높이므로, 맞댐 상태를 확인할 때 놓치지 않을 부분입니다. 시공 중 생긴 조인트나 배관 관통부에는 경질 우레탄폼을 안쪽까지 채웁니다. 폼이 굳으면 돌출부를 평탄하게 잘라내고 기밀 테이프로 밀봉해 마감합니다.

실내 습기 침투를 막는 방습층 시공 위치와 방향 설정

방습층(Vapor Barrier)은 겨울철 실내 수증기가 단열재 안으로 들어가지 않도록 실내 측, 곧 온도와 습도가 높은 쪽에 설치하는 것이 기본입니다. 따뜻한 실내 습기가 단열재를 지나 차가운 외벽 골조에 닿으면 내부 결로가 발생합니다. 단열재가 젖으면 단열 성능도 떨어집니다.

방습층 및 투습방수지 시공 실무 요령

실내 측의 폴리에틸렌 필름이나 방습 테이프는 습기 유입을 막고, 외단열 벽체 외부 측의 투습방수지(Weather Resistive Barrier)는 빗물을 막으면서 내부 습기를 배출하는 역할입니다. 자재의 앞뒤 방향이 바뀌면 벽체 안에 수분이 갇혀 구조체 부식으로 이어질 수 있습니다. 시공 시에는 마킹된 인쇄 면의 방향을 확인하고 100mm 이상 겹치되, 방향과 겹침 폭은 해당 제품의 시공기준에도 맞는지 대조합니다.

---

확인할 사실과 적용 조건

단열공사에 적용할 법령과 고시의 판본은 허가 신청일 등 인허가 및 착공 시점과 해당 개정 규정의 적용 조건을 확인해 판단합니다. 「건축물의 에너지절약설계기준」 별표를 대조할 때도 같은 확인이 필요합니다. 단열재 두께를 충족하더라도 열교 부위의 단열선이 끊기거나 이음부에 틈이 남으면 설계 성능을 확보하기 어렵습니다.

관리주체는 준공 도서에 담긴 단열 상세도와 현장에 반입된 자재 시험성적서를 대조하는 과정부터 챙겨야 합니다. 시공 내용이 서류와 맞아떨어지는지 살피고 난 뒤, 건물을 운영하는 단계에서는 열화상 카메라 장비로 누기나 열교 의심 지점을 주기적으로 확인하는 절차가 따릅니다.
