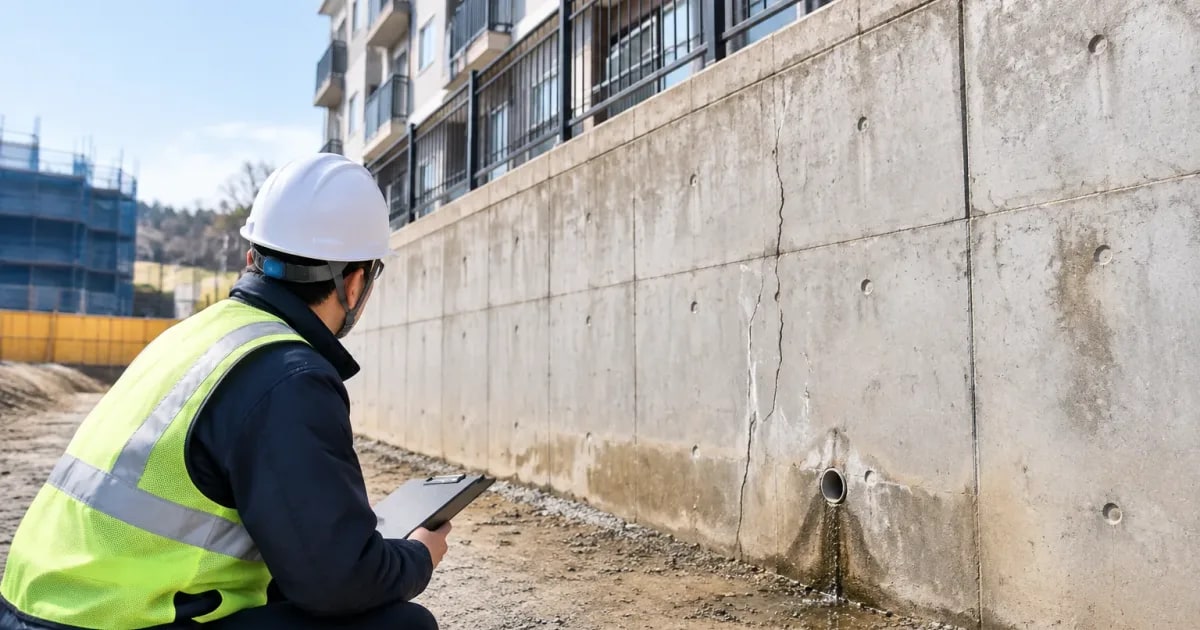

옹벽 안전점검 체크리스트 기반 다세대주택 건설공사 점검 절차

다세대주택 신축이나 증축 부지에서 인접 대지와 맞닿은 옹벽은 흙파기 공사가 진행될 때 배후 토압 변화를 직접 받게 됩니다. 다세대주택 밀집 지역은 대지 경계선과 구조물 사이 간격이 좁아 인접 석축이나 콘크리트 벽체의 작은 변형도 지반 침하와 건축물 균열로 번질 가능성이 상존하는 구조입니다.

설계도서와 실제 지반 조건을 대조하면서 토압 지지 상태를 실측해 검증하는 건설공사안전점검은 건설기술 진흥법에 정해진 법정 절차입니다. 용역 발주 후 현장 조사를 거쳐 상태를 평가하고, 건설공사 안전관리 종합정보망(CSI)에 최종 보고서를 등록하기까지 전 과정이 단계별 기술 기준을 따릅니다.

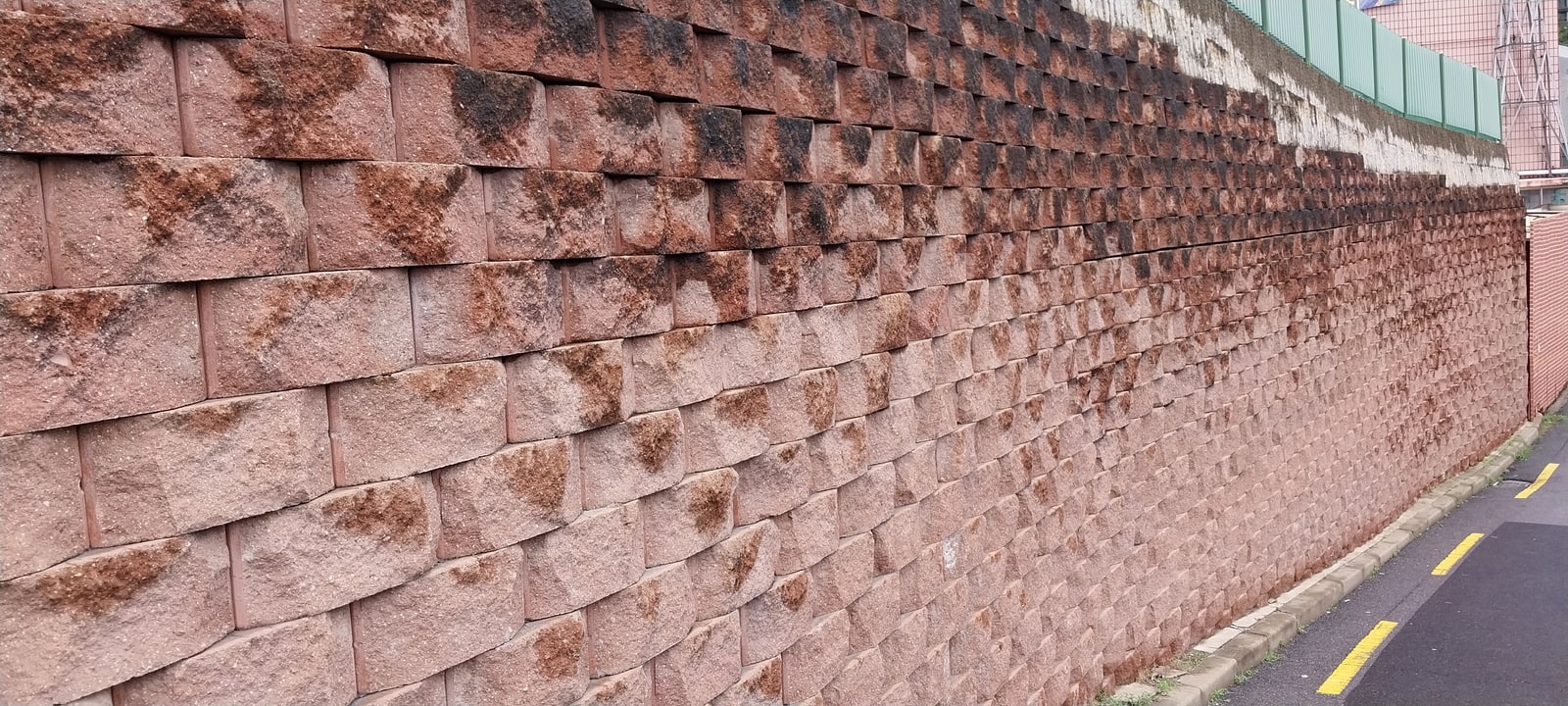

옹벽 안전점검 대상을 구분하는 기준과 법적 점검 조건

옹벽 안전점검 대상을 구분하는 기준은 공사 규모와 옹벽의 높이, 인접 지반 굴착 깊이에 따라 법령으로 정해져 있습니다. 건설기술 진흥법 제62조 및 동법 시행령 제98조에 따라 안전관리계획을 수립하는 건설공사는 정기안전점검을 법적으로 이행할 의무가 발생합니다.

구분	법적 기준 조건	점검 성격	주요 확인 내용
제2종 시설물	지면으로부터 노출된 높이가 5m 이상인 부분의 합이 100m 이상인 옹벽	정기안전점검	외관 변형, 변위 계측, 구조 안정성
지하 굴착 공사	지하 10미터 이상 굴착	굴착 영향 점검	흙막이 배면 옹벽 변위, 지반 침하
인접 경계 옹벽	건축선 1m 안팎 근접 및 단차 발생 옹벽	공사 중 영향성 점검	균열 진전, 지표수 유입, 배부름

인접 지반 굴착과 다세대주택 부지 경계 옹벽의 확인 조건

인접 지반 굴착 시 다세대주택 부지 경계 옹벽은 배후 토사 유실과 지하수위 저하에 따른 기초 지지력 약화 위험을 먼저 확인받는 대상입니다. 터파기 깊이가 옹벽 기초 저면보다 깊어지면 배면 흙이 작용하는 주동토압에 저항하던 전면 수동토압 등의 지반 저항 균형이 깨지기 때문입니다. 현장에서는 경계 벽체와 터파기 사면 사이의 이격 거리, 옹벽 기초 하부 지반의 노출 여부를 집중적으로 대조합니다.

건설기술 진흥법에 따른 정기안전점검 착수 시점

건설기술 진흥법에 따른 정기안전점검 착수 시점은 공사 착공 전 수립한 안전관리계획서상의 점검 실시 시기를 따릅니다. 옹벽 공사가 포함된 공정에서는 굴착 완료 시점이나 옹벽 구조체 타설 전후, 뒤채움 완료 단계에 맞추어 점검을 시행합니다. 다세대주택 인접 공사에서는 본선 터파기를 진행하기 전 인접 옹벽의 초기치를 측정해 두는 작업이 누락되지 않아야 합니다.

설계도면과 지반조사보고서 사전 검토 사항

사전 검토 단계에서는 구조물 설계 당시 반영된 배면 토압이 현장 토질 조건과 맞아떨어지는지부터 따져봅니다. 지반조사서에 적힌 지하수위와 흙의 내부마찰각, 점착력 수치를 먼저 대조한 뒤 도면상 배수층 규격과 벽체 단면 두께를 확인하는 식입니다. 만약 준공도면이 남아있지 않은 노후 다세대주택 부지라면, 경계 석축이나 옹벽의 축조 형식 및 기초 심도를 미리 가늠해 현장 조사 계획을 세워둡니다.

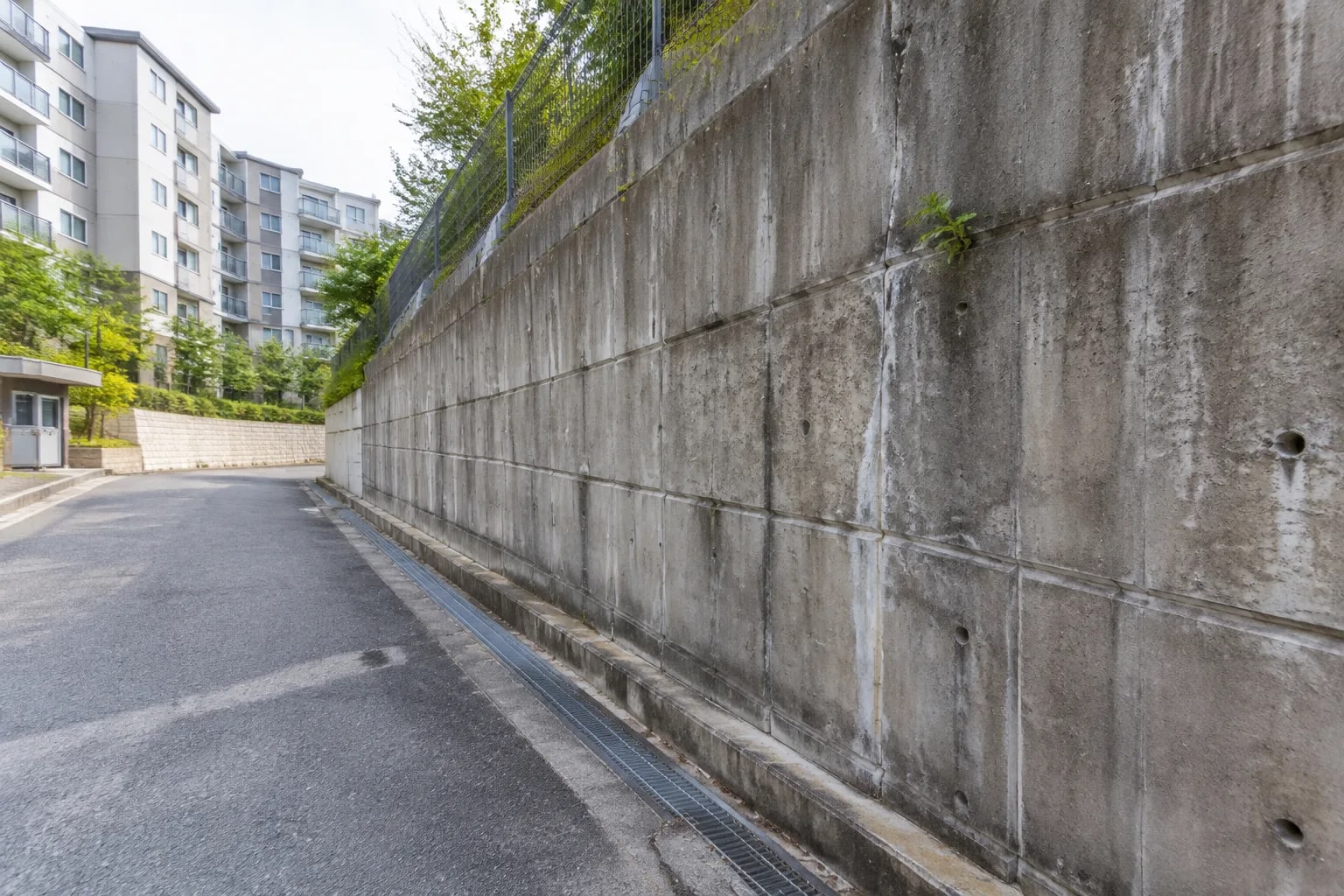

점검 수행기관을 선정하고 착수 전 일정을 조율하는 실무 협의

점검 수행기관을 선정하고 착수 전 일정을 조율하는 실무 협의는 점검의 공학적 신뢰성과 직결되는 단계입니다. 시설물의 안전 및 유지관리에 관한 특별법에 따라 토목 또는 종합 분야로 등록된 안전진단 전문기관인지 확인하는 절차가 앞서야 합니다. 자격 요건을 갖춘 기관과 계약을 체결한 뒤 현장 시공 대리인 및 감리단과 합동으로 점검 일정을 확정합니다.

1. 안전진단 전문기관 등록증 및 기술인력 자격 확인
2. 현장 공정표 대조를 통한 점검 목표일자 선정
3. 안전관리계획서 반영 여부 및 감리원 입회 협의
4. 인접 세대 방문 동의 및 통행로 사용 사전 고지

현장 출입 사전 협의와 진입로 확보 요령

현장 출입 사전 협의와 진입로 확보는 인접 다세대주택 입주민의 사유지를 거쳐야 하는 현장 특성상 거쳐야 할 기본 절차입니다. 옹벽 상부 배면 상태와 천단부 균열을 확인하려면 인접 다세대주택 주차장이나 화단을 경유해야 하는 경우가 대부분입니다.

계측 장비를 마찰 없이 반입하려면 조사 예정일 3~5일 전 관리주체나 해당 세대에 점검 목적과 방문 시간을 안내하고 미리 동의를 얻어야 합니다. 아울러 옹벽 전면 통행로에 방치된 수목이나 적치물을 사전에 치워두어야 측정 동선이 안전하게 확보되는 셈입니다.

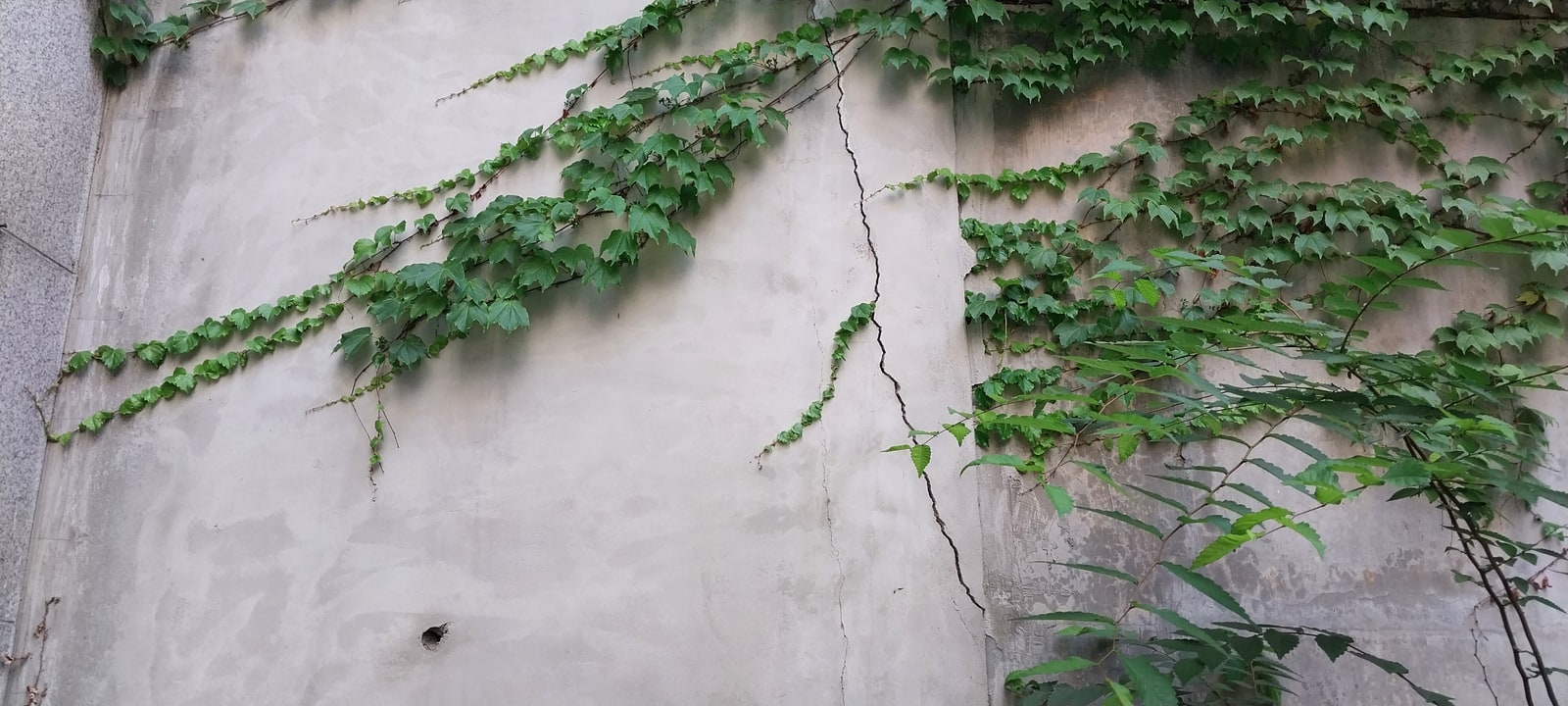

옹벽 안전점검표로 확인하는 현장 실측 조사 항목

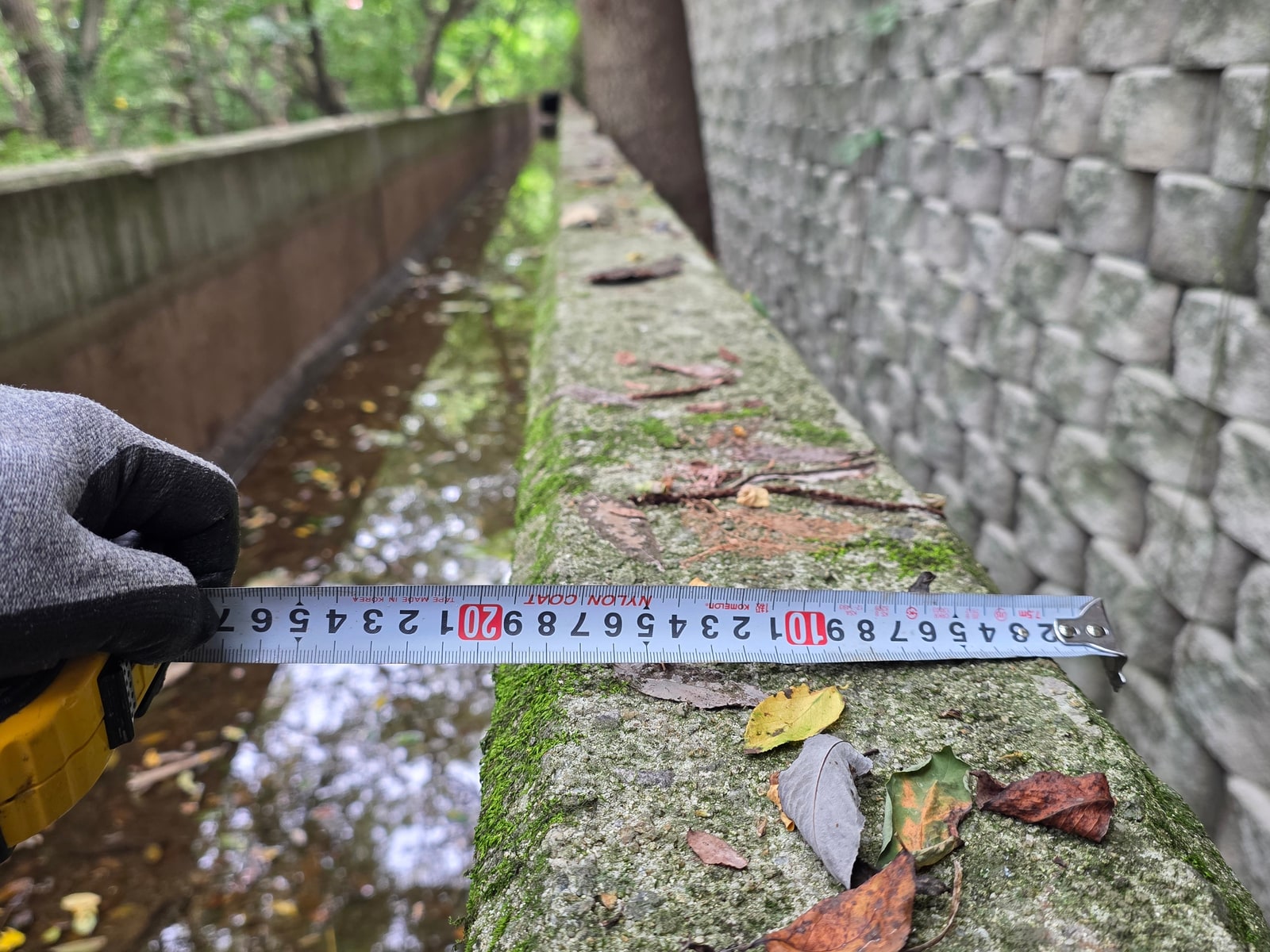

옹벽 안전점검표로 확인하는 현장 실측 조사 항목은 벽체의 기하학적 변위와 배수 기능, 표면 결함으로 나뉩니다. 정밀 조사 시에는 오차를 줄이기 위해 교정 검사를 마친 전문 계측 장비를 투입합니다.

• 벽체 수직도 및 기울기 측정(데오돌라이트 또는 레이저 레벨기)
• 천단부 및 신축이음부 벌어짐 간격 실측(크랙 스케일, 버니어 캘리퍼스)
• 배수공 막힘 여부 및 유출수 토사 혼입 상태 확인
• 전면 벽체 배부름 돌출량 측정(다림추 및 수평 기준선 설치)
• 옹벽 기초부 토사 세굴 및 지반 침하 조사

기울기 및 전도 여부를 확인하는 계측 측정 요령

기울기 및 전도 여부를 확인하는 계측 측정 요령은 옹벽 상단과 하단의 수평 변위 차이를 수직 높이로 나누어 변위율을 산출하는 방식입니다. 구조물 높이 H에 대비하여 변위량이 허용 한계에 도달했는지 확인하며, 전도 모멘트 발생 가능성을 계산합니다. 옹벽 벽체가 도로 방향이나 터파기 사면 쪽으로 쏠려 있다면 전면 경사각을 다각도로 측정해 국부적 변형인지 전체적인 전도 거동인지를 식별해 냅니다.

배수구 막힘과 배후면 침투수 상태 판별법

배수구 막힘과 배후면 침투수 상태 판별법은 수압 상승으로 인한 옹벽 붕괴를 예방하는 가장 기초적인 조사입니다. 관경 50~100mm 배수파이프 내부를 내시경이나 탐침봉으로 찔러 토사 퇴적 상태를 확인하고 배수공에서 맑은 물이 나오는지 흙탕물이 섞여 나오는지를 살핍니다. 토사가 섞여 나온다면 배면 토사의 세굴과 공동화가 진행 중이라는 징후이며, 배수구가 말라 있는데 벽체 이음부로 물이 배어 나온다면 배수 기능 상실을 의심해야 합니다.

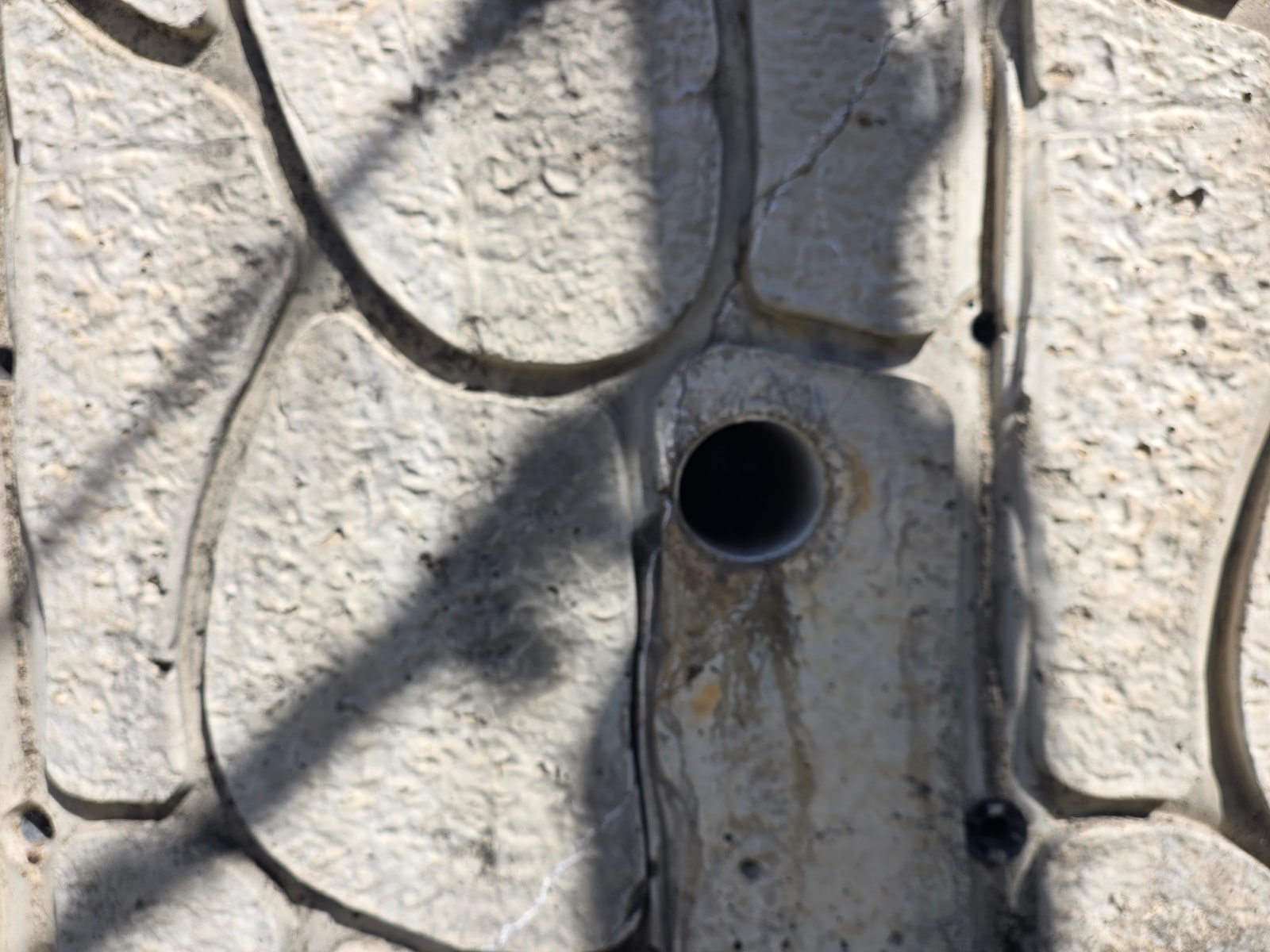

콘크리트 옹벽 균열의 발생 양상과 구조적 변형 분석

표면적인 미관 결함인지 내력 저하로 번진 구조적 손상인지는 콘크리트 옹벽 균열의 발생 양상과 변형 상태를 분석해 판단합니다. 굴착 작업으로 토압 균형이 무너지면 벽체 인장부에 틈이 벌어지므로, 균열이 뻗어나간 방향과 폭을 공학적으로 판독해야 안정성을 제대로 짚어낼 수 있습니다.

수직 균열과 사인장 균열의 거동 차이

수직 균열과 사인장 균열의 거동 차이는 하중 작용 방향에서 나타납니다. 콘크리트 타설 후 일정 간격으로 나타나는 수직 방향 균열은 대개 수화열이나 건조수축에 따른 비구조적 균열로 분류됩니다. 옹벽 하부 모멘트 취약부나 신축이음 부근에서 45도 각도로 번지는 사선형 사인장 균열은 전단력 부족과 과도한 배면 토압 작용을 뜻하므로 즉각적인 구조 계산과 보강 조치가 요구됩니다.

배부름 변형의 진행 여부를 판별하는 이력 관리

배부름 변형의 진행 여부를 판별하는 이력 관리는 단일 회차 측정값만으로 결론을 내리지 않고 연속적인 변위 추이를 살피는 작업입니다. 다세대주택 옹벽 전면부에 기준 타깃을 부착하고 터파기 공정 전, 굴착 중, 되메우기 완료 단계마다 주기적으로 좌표를 계측합니다. 배부름 측정값이 굴착 진행에 맞춰 계속 증가하는 양상을 보인다면 배면 토압 지지력이 한계에 도달했다는 신호로 보아야 합니다.

결과 보고서 작성과 상태평가 결과 검토 요령

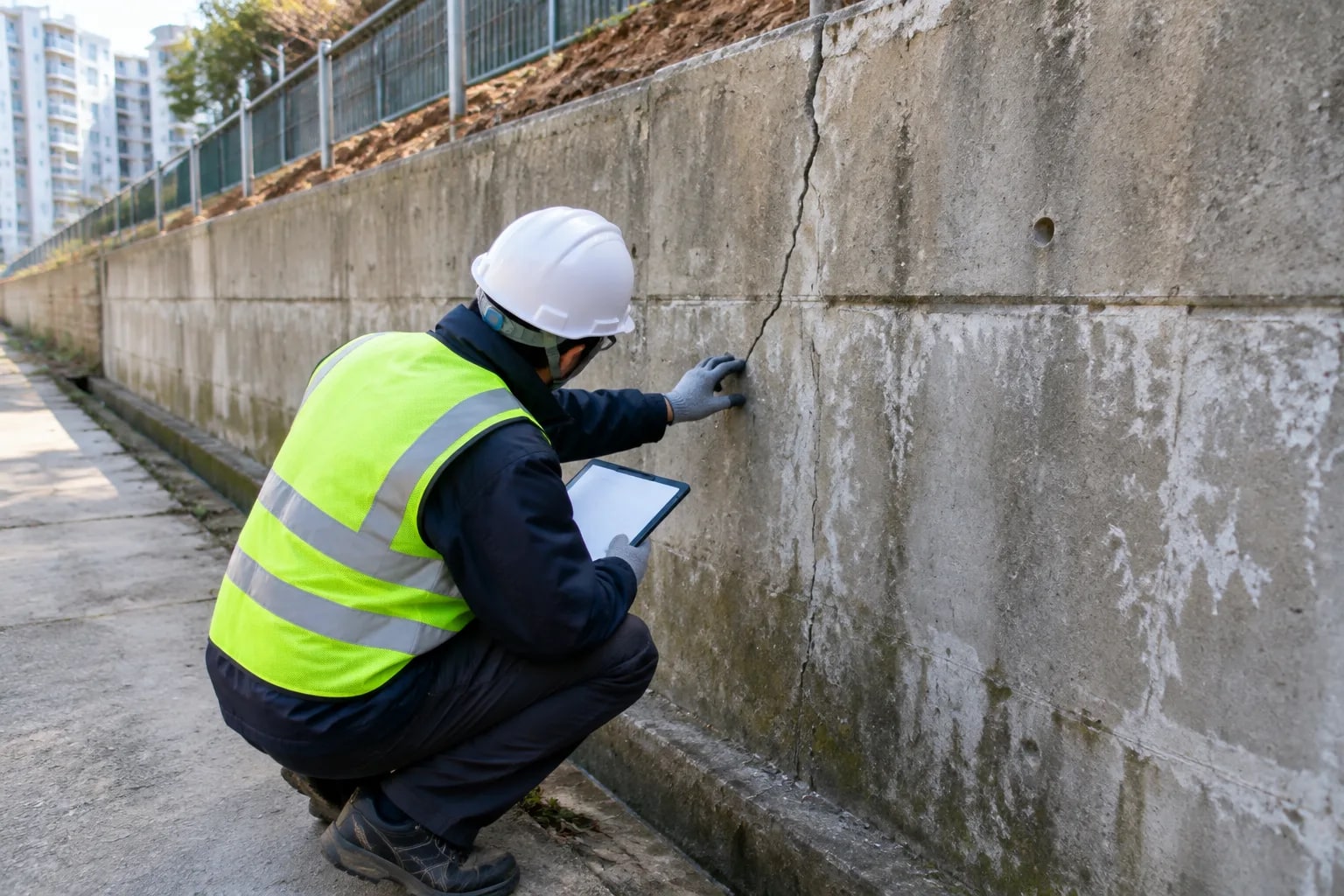

결과 보고서 작성과 상태평가 결과 검토 요령은 현장에서 수집한 정량적 외관 조사망도와 계측 데이터를 공학 지침에 맞춰 분석하는 절차입니다. 국토교통부 고시 시설물의 안전 및 유지관리 실시 등에 관한 지침을 준용하여 부재별 결함도와 종합 상태평가 등급을 산출합니다.

실무 검토 요령: 기술 보고서를 받은 발주 담당자는 요약문에 적힌 종합 상태등급 확인에 그치지 않고, 부록에 수록된 현장 균열 스케치와 변위 실측 도표를 도면과 맞추어 보아야 합니다. 다음 굴착 공정으로 깊이가 더 깊어지기 전에 제시된 보수 우선순위 공법을 마칠 수 있는지 감리원과 즉각 상의하는 절차도 따릅니다.

결과 보고서의 상태평가 판독과 보수 우선순위 검토

결과 보고서의 상태평가 판독과 보수 우선순위 검토는 위험도가 높은 부위부터 공사 일정을 잡기 위한 기준이 됩니다. 보고서에 표기된 상태평가는 개별 균열의 깊이, 누수 범위, 기울기 변위량이 가중 반영된 결과입니다. 단순 표면 균열은 에폭시 주입이나 표면 차폐로 분류되지만, 배수 불량과 맞물린 전단 균열이나 지반 침하는 배면 그라우팅이나 배수공 재천공 같은 지반 보강이 우선순위 최상단에 배치됩니다.

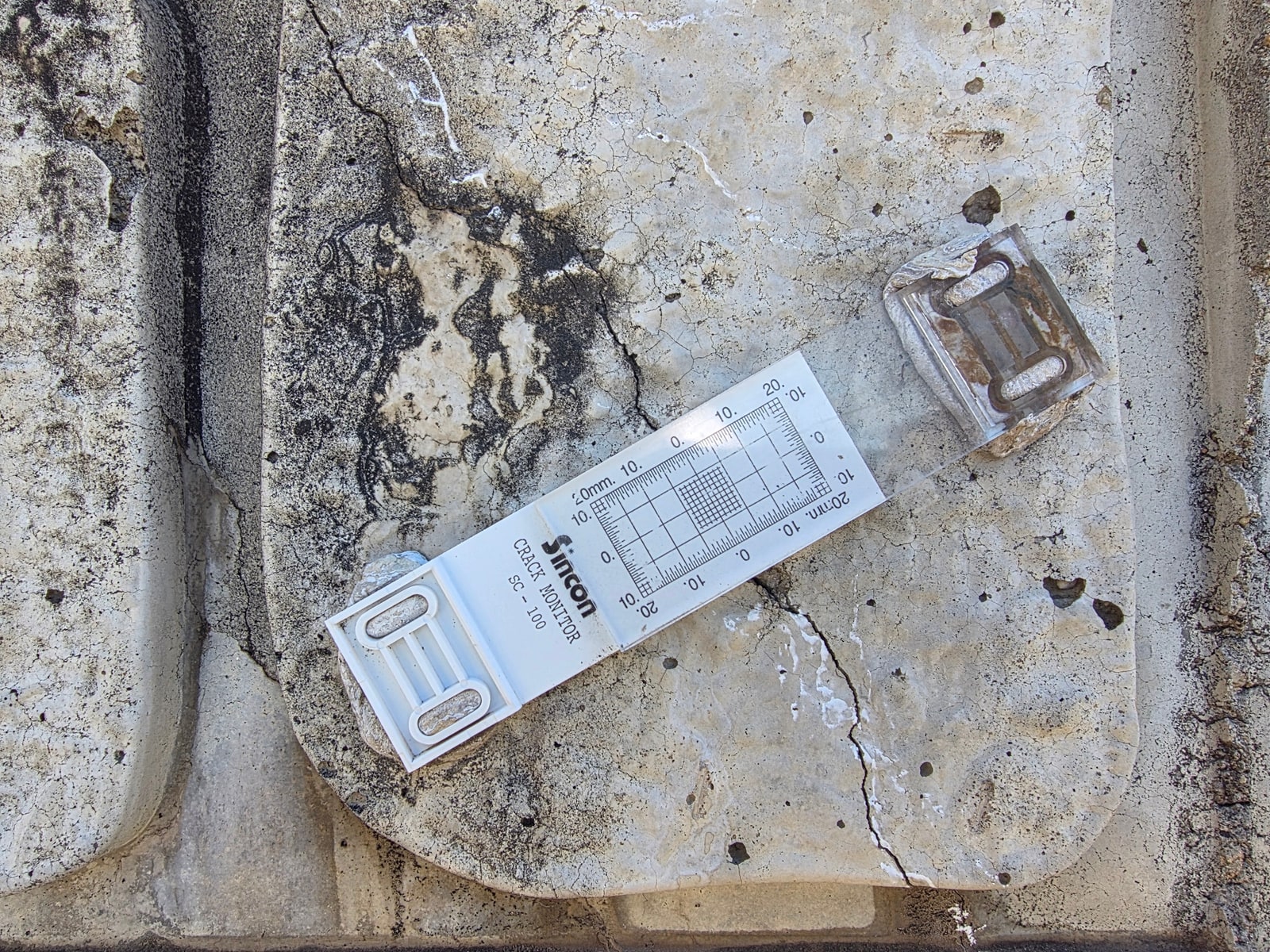

보고서 제출 후 CSI 시스템 등록과 후속 안전 조치 이행

보고서 제출 후 CSI 시스템 등록과 후속 안전 조치 이행은 법적 점검 용역을 최종 종결짓는 관리 절차입니다. 점검 기관이 보고서를 작성해 발주자에게 납품하는 것으로 끝나지 않고, 건설기술 진흥법 제62조에 따라 국토교통부 건설공사 안전관리 종합정보망(CSI)에 정해진 기한 내 전산 등록을 마쳐야 행정 처분을 예방할 수 있습니다.

CSI 시스템 등록 절차와 보완 요청 대응 요령

CSI 시스템 등록 절차와 보완 요청 대응 요령은 법령에 명시된 제출 기한을 엄수하는 데서 시작합니다. 통보일 기준 15일 이내에 점검 결과 보고서 원본과 핵심 요약 정보를 시스템에 전산 등록할 주체는 건설사업자 또는 주택건설등록업자입니다. 만약 국토안전관리원 심사 중 현장 전경 사진이나 계측 기록 미비로 보완 지시가 내려지면, 현장 대리인과 조율해 누락된 원장과 사진 대장을 기한 안에 다시 올려 적합 통보를 매듭짓습니다.

현장 지적 사항 보수 확인서 작성과 완료 보고

현장 지적 사항 보수 확인서 작성과 완료 보고는 점검 보고서에 제시된 시정 조치 항목이 현장에 제대로 반영되었는지를 서류로 증빙하는 과정입니다. 점검 보고서에서 보수가 필요하다고 지적된 옹벽 부위는 시공사가 보수를 완료한 전, 중, 후 사진과 사용 자재 시험 성적서를 첨부한 보수 완료 확인서를 작성합니다. 이 확인서는 감리원의 최종 확인 서명을 거쳐 준공 검사 승인 서류로 제출되며, 다세대주택 사용승인 인허가 시 시설물의 구조적 안전성을 증명하는 공식 서류로 남습니다.

인접 옹벽의 구조적 안전을 확보하자면 본 굴착에 들어가기 전 안전관리계획서에 명시된 점검 시점을 짚어보고 도면과 실제 지반을 대조하는 작업이 선행되어야 합니다. 점검 완료 후에는 CSI 전산망 등록을 매듭짓고 지적 사항에 대한 보수 확인서까지 준공 서류철에 빠짐없이 넘겼는지 점검하는 일 또한 빼놓을 수 없습니다.
